Макс. размер обрабатываемой детали:
650 / 1150 / 1350 / 1650 мм
Количество обрабатывающих модулей:
1 - 6 внутренних, до 2 наружных
Нагрузка станины: до 2000 кг
- Универсальная многофункциональная машина
- Зачистка поверхности
- Шлифование поверхности
- Полирование поверхности
- Высокая точность обработки
- Скругление кромки до 2 мм
НАЗНАЧЕНИЕ:

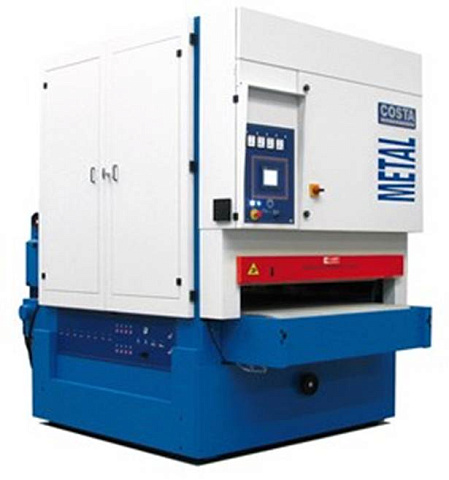

Универсальные станки для удаления грата, заусенцев, шлифования и полирования поверхности черных и цветных металлов. Станки этой серии комплектуются жестким или плавающим рабочим столом шириной от 1350 мм. Различные комбинации рабочих модулей позволяют создать персональный "рабочий центр" для выполнения всех необходимых операций за один проход детали через машину. Прочная конструкция станины и рабочего стола, оснащенных по последнему слову механики и электроники, делают их универсальными в сфере удаления заусенцев, шлифования и полирования поверхностей заготовок.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Машины Costa — отличное решение для заводов, цехов, научно-производственных организаций и промышленных предприятий, в рамках которых существует необходимость единичного или серийного производства инструментов, элементов машин и агрегатов, деталей для общего машиностроения, автомобилестроения и т. д.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

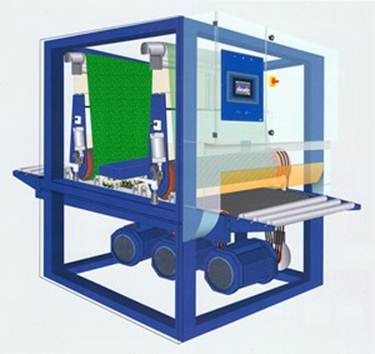

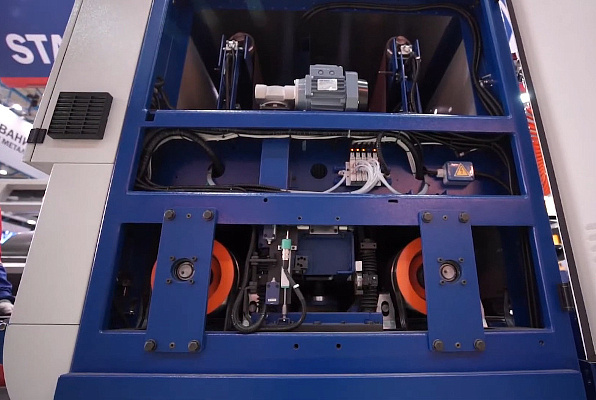

 | ЖЕСТКАЯ УСИЛЕННАЯ СТАНИНА Конструкция из прямоугольных профилированных стальных элементов для повышенной жесткости. |

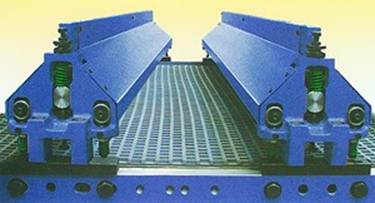

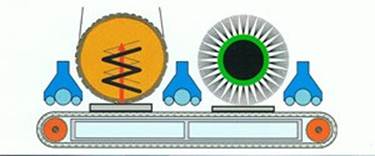

 | ДВОЙНЫЕ ПРИЖИМНЫЕ РОЛИКИ Прижимные устройства предназначены для удержания заготовок на подающей ленте; расположены спереди и сзади каждого рабочего агрегата; независимое регулируемое давления для каждого узла. |

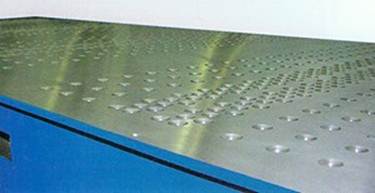

 | СИСТЕМА ПОДАЧИ ЗАГОТОВКИ Система подачи - жесткий подающий стол, верхняя плита сделана из износостойкой стали, поверхность начисто отшлифована для высокоточного процесса. |

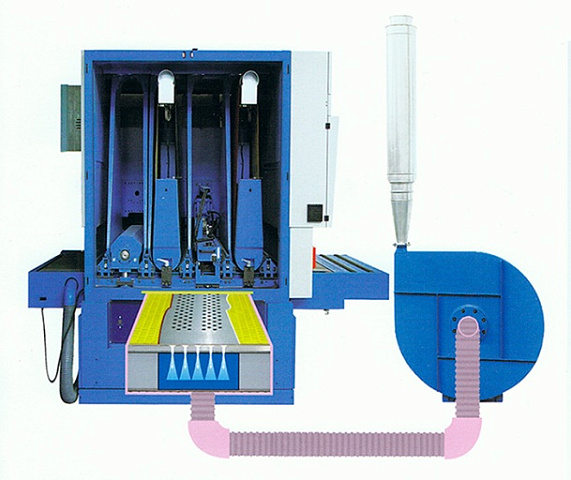

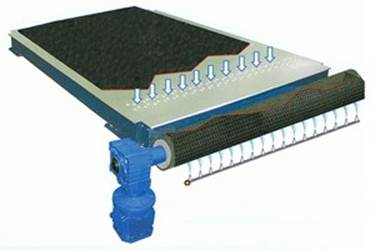

 | ВАКУУМНЫЙ ПРИЖИМ Вакуумная установка - позволяет получить более плотное удержание маленьких и скользких деталей на конвейерной ленте. |
 | КОНВЕЙЕРНАЯ ЛЕНТА Конвейерная лента из специальной масло/теплостойкой резины. |
 | ПРИНИМАЮЩИЙ СТОЛ Принимающий стол с неприводными роликами, покрытыми резиной расположен в задней части машины. |

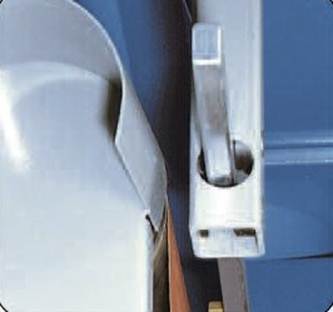

 | СИСТЕМА ВОЗДУШНОЙ ОЧИСТКИ Осцилирует для эффективной очистки абразивной ленты, система активируется только в момент, когда обрабатывается заготовка. |

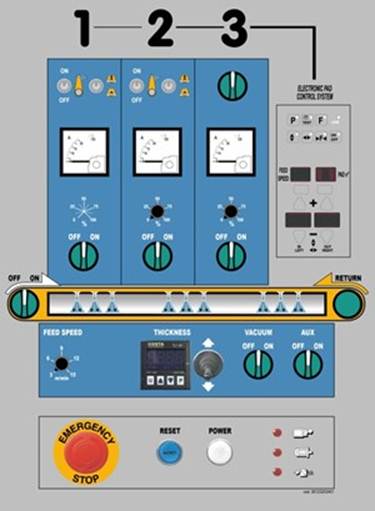

 | ЭЛЕКТРОМЕХАНИЧЕСКАЯ ПАНЕЛЬ Интуитивно понятная панель управления, оборудована светодиодным индикатором для сигнализации ошибок и чрезвычайных ситуаций. |

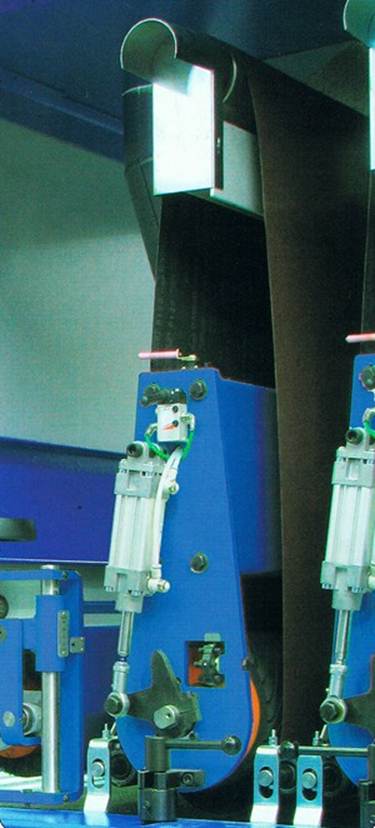

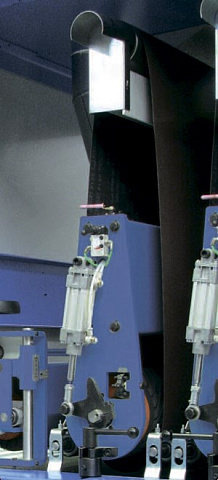

 | ПРИМЕНЯЕМЫЕ РАБОЧИЕ МОДУЛИ Цилиндрический рабочий модуль с абразивной лентой Применяется для удаления заусенцев, шлифования/полирования поверхности заготовки при помощи мелкозернистой абразивной ленты. Модуль оборудован пневматической системой "Grit-Set" револьверного типа с шестью позициями для быстрой компенсации разностей толщин абразивных лент различных типов. |

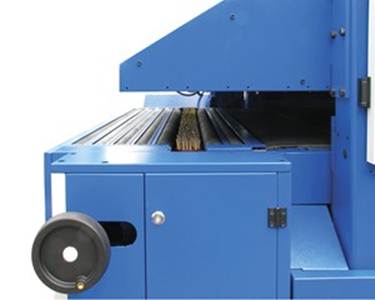

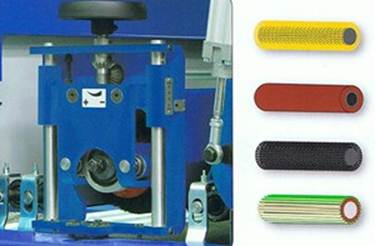

 | ПРОДОЛЬНЫЙ ЩЁТОЧНЫЙ ШЛИФОВАЛЬНЫЙ МОДУЛЬ Рабочий модуль Ø 180 мм с ручным регулированием высоты, механическим считыванием толщины и поперечной осцилляцией щетки. В зависимости от производственной необходимости применяются различные щёточные шлифовальные модули для COSTA MD7:
|

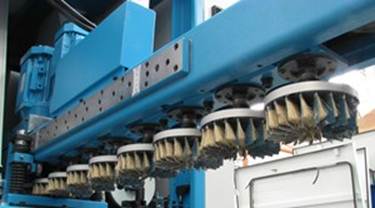

 | ВЕРТИКАЛЬНЫЕ ЩЁТКИ - МОДУЛЬ XVS Состоит из ряда стандартных вертикальных шлифовальных щёток, вращающихся с высокой скоростью (с инверторным приводом) и совершающих колебательные движения в поперечном направлении с регулируемой частотой колебаний. Устройство XVS используется для серии операций обработки боковой поверхности и кромок заготовки при удалении заусенцев, очистке окалины с торцов заготовок, а также скругления кромок. Сочетание вращения шлифовальных головок с колебательными движениями высокой частоты гарантирует высокое качество чистовой обработки всего с одним модулем. Прижимные валы, расположенные рядом с устройством XVS, гарантируют одинаково высокое качество и эффективность обработки даже небольших маленьких заготовок.
|

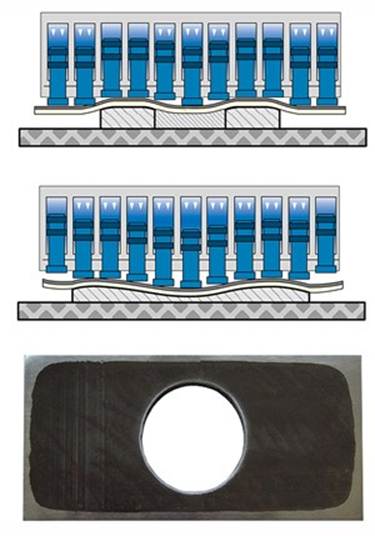

 | СЕКЦИОННЫЙ МОДУЛЬ ПЕРИМЕТРИЧЕСКОЙ ЗАЧИСТКИ Предназначен для качественной и экономичной обработка всех краев детали за 1 проход. Представляет собой серию электронноуправляемых секций с шагом 32 (16) мм, осуществляющих давление на шлифовальную ленту.
|

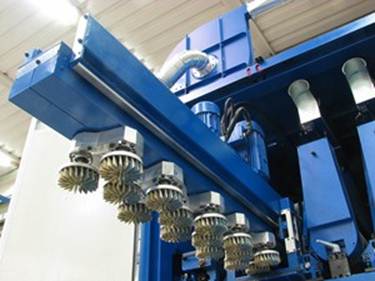

 | ВЕРТИКАЛЬНЫЕ ОРБИТАЛЬНЫЕ ЩЕТКИ - МОДУЛЬ XRS Мульти-щеточный модуль, с планетарной системой вращения. Модуль XRS используется для серии операций обработки боковой поверхности и кромок заготовки при удалении заусенцев, очистке окалины с торцов заготовок, а также скругления кромок. Позволяет с 1 раза по всему периметру и по краям отверстий, равномерно и одинаково получить скругление кромки с радиусом до 2 мм. |
 | НИЖНИЕ ВЕРТИКАЛЬНЫЕ ЩЕТКИ XVS Полностью соответствует модулю XVS, но устанавливается в нижней части станка. Устройство XVS используется для серии операций обработки боковой поверхности и кромок заготовки при удалении заусенцев, очистке окалины с торцов заготовок. Позволяет с 1 раза по всему периметру и по краям отверстий, равномерно и одинаково скруглить кромку и удалить окалину с обеих сторон заготовки. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- Станина машины;
- Прижимные устройства;
- Рабочие агрегаты по выбору:
- Цилиндрический модуль с абразивной лентой;
- Продольные щетки;
- Щётка Scotch Brite™;
- Продольные щетки с абразивными лепестками;
- Вертикальные щетки XVS;
- Нижние вертикальные щетки XVS;
- Пневматическая установка;
- Электрическая установка;
- Электромеханическая панель управления;
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

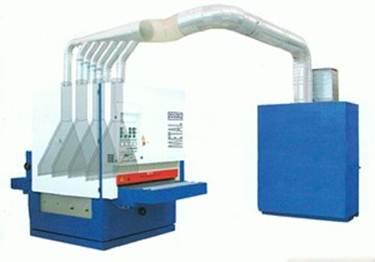

 | Централизация всех выводящих пылеуловителей в один коллектор для пыли с колпаком. |

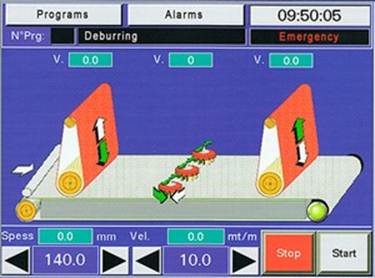

 | PLC-VISION ПЛК - система, управляемая ЭВМ для программирования машины с визуализацией различных настроек через сенсорный цветной монитор. Возможность сохранения готовых рабочих программ. |

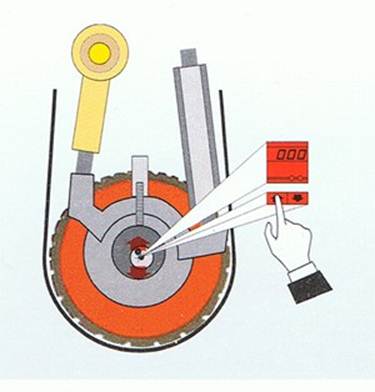

 | ЭЛЕКТРОННАЯ НАСТРОЙКА ЗЕРНИСТОСТИ Цифровой вывод данных с настройкой цилиндра от панели управления. Положение «готовность» с пневматическим исключением цилиндра в случае аварийной остановки. Автоматическое регулирование высоты щеточного модуля XVS. Цифровой вывод данных осуществляется с панели управления. |

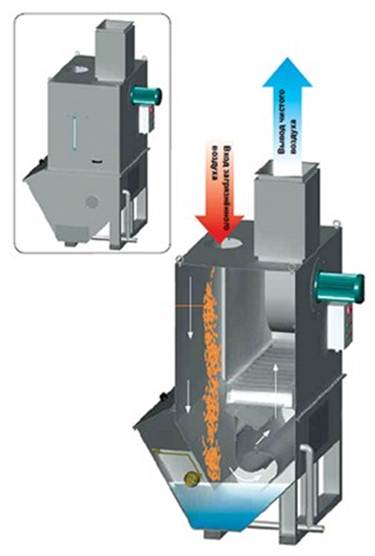

 | IDRODUST Гидродинамический фильтр для удаления грязи, паров и газов путём микроперемешивания обрабатываемого газа с водой. Используется для очистки газов с присутствием искр, алюминиевой пыли или влажной грязи. |

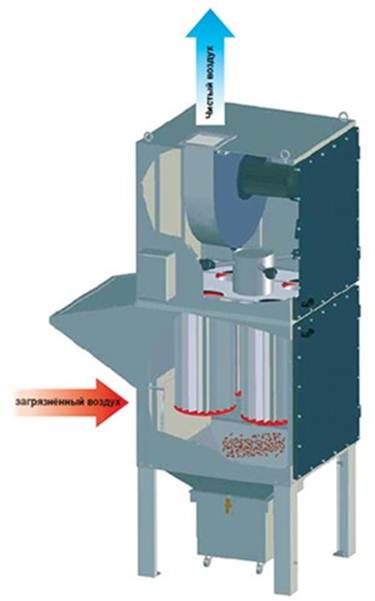

 | PULSATRON Высокоэффективный пылеулавливающий картриджный фильтр с автоочисткой сжатым воздухом. |
 | ПОДАЮЩИЙ И ПРИНИМАЮЩИЙ СТОЛЫ Подающий стол на передней стороне машины с покрытыми резиной не приводными роликами. Принимающий стол с не приводными роликами покрытыми резиной расположен в задней части машины и с электрической системой безопасности, отключающей машину в случае аварии. |
 | Плавающая система цилиндров прижимающих абразивную ленту обеспечивает обработку искривленных заготовок. |

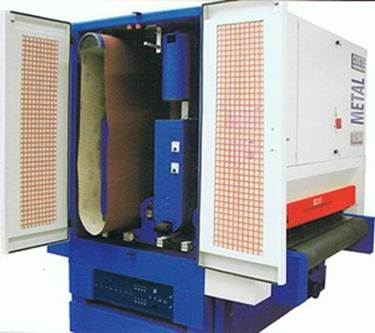

 | Система для облегчения замены бесконечных шлифовальных лент длиной 3250 мм. Усиление вакуумного прижима в центральной части рабочего стола, зона шириной 250 мм, поставляется как дополнение к вакуумной установке (позволяет обрабатывать детали с размерами от 50 х 50 мм), только при наличии вакуумной установки. |
