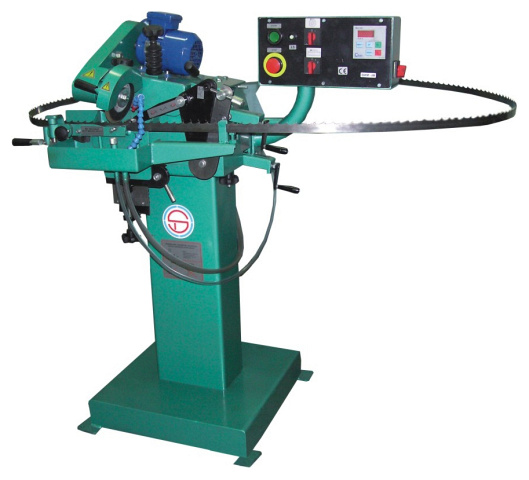

Станок для заточки узких ленточных пил ZSD. Модель OWM-4M
-
Производитель: Zaklad Stefan Drozdowski
Страна: Польша
-
Ширина ленточных пил: 18 - 80 мм
Шаг затачиваемых зубьев: 4 - 38 мм
Вес: 125 кг
Узнать цену
Вы выбрали: Станок для заточки узких ленточных пил ZSD. Модель OWM-4M
Заказать лизинговый расчёт
Вы выбрали: Станок для заточки узких ленточных пил ZSD. Модель OWM-4M
Подобрать аналог
Вы выбрали: Станок для заточки узких ленточных пил ZSD. Модель OWM-4M
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
| Модель | OWM-4M |
| Макс. длина ленточных пил (при использовании направляющих), мм | 7000 |
| Ширина ленточных пил, мм | 18 - 80 |
| Передний угол заточки зубьев пилы, ° |
2° - 28° |
| Высота затачиваемых зубьев ленточных пил, мм | 3 - 12 |
| Шаг затачиваемых зубьев ленточных пил, мм | 4 - 38 |
| Скорость заточки, зубьев/мин. | 40; 60 |
| Размеры шлифовального круга, мм | 150 х 20 х 8 |
| Частота вращения шлифовального круга, об/мин | 2760 |
| Мощность эл. двигателя шлифовального круга, кВт | 0,18 |
| Габаритные размеры: | |
| Длина, мм | 1000 |
| Ширина, мм | 700 |
| Высота, мм | 1250 |
| Вес, кг | 125 |
НАЗНАЧЕНИЕ:
Станок предназначен для заточки узких ленточных пил.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, которые используют ленточные бревнопильные и делительные станки.
Так же станок необходим для сервисных центров занимающихся заточкой дереворежущего инструмента.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
СТАНИНА Надежная массивная станина обеспечивает необходимую жесткость и виброустойчивость, что гарантирует высокую точность заточки инструмента. |
|

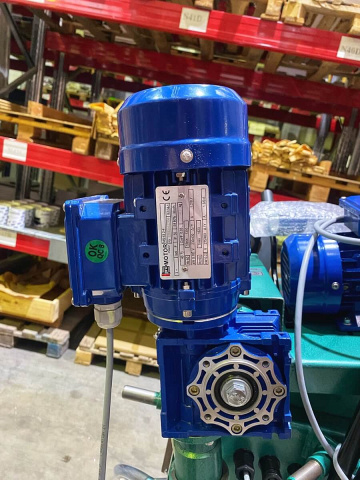

ПОДАЧА И РАБОЧИЙ ХОД ЗАТОЧКИ Пошаговое перемещение пилы на зуб и рабочий ход заточки осуществляется в автоматическом режиме – механический привод. Автоматический режим заточки позволяет значительно увеличить производительность станка. |
|
НАСТРОЙКА ПРОФИЛЯ ЗАТОЧКИ Конструкцией станка предусмотрена заточка основных профилей используемых на ленточных бревнопильных и делительных станках. (Wood-Mizer, Hakensson, N) |
|

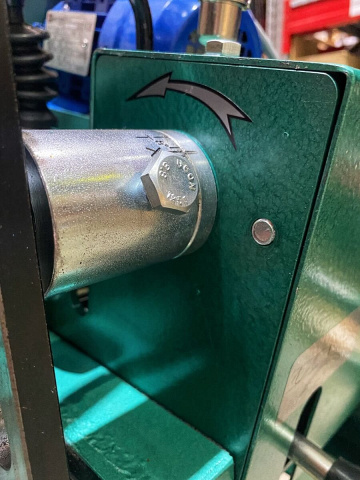

НАСТРОЙКА УГЛОВ ЗАТОЧКИ Настройка угла заточки осуществляется по шкале. Удобная настройка угла заточки обеспечивает быструю подготовку станка к работе. |
|

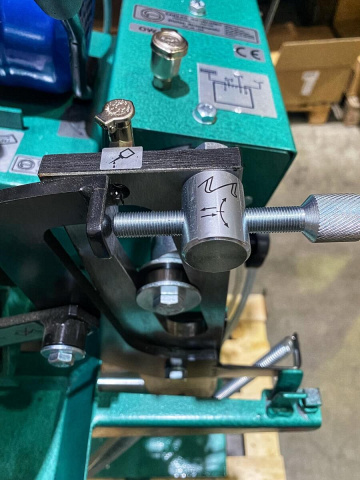

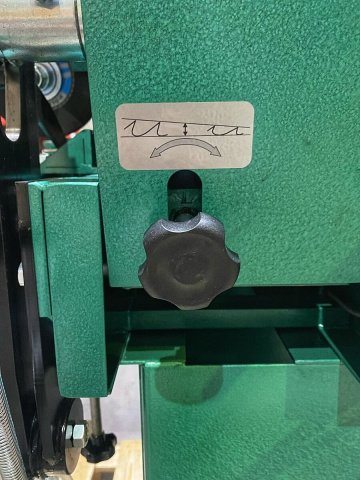

НАСТРОЙКА ШАГА ЗУБЬЕВ ПИЛЫ Станок оснащен настройкой шага затачиваемой пилы, что позволяет быстро переналадить станок для заточки различных видов пил. Регулировка шага осуществляется в диапазоне от 4 до 38 мм. |
|

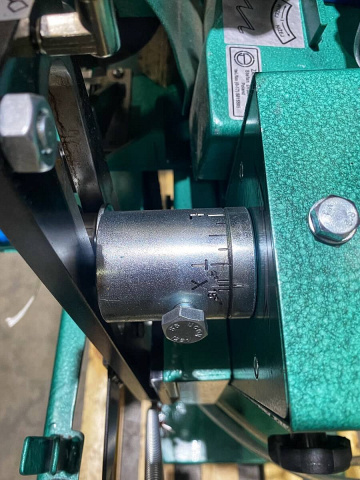

НАСТРОЙКА ВЕЛИЧИНЫ СЪЕМА Конструкцией станка предусмотрена точная настройка съема с изношенной грани инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.. |
|

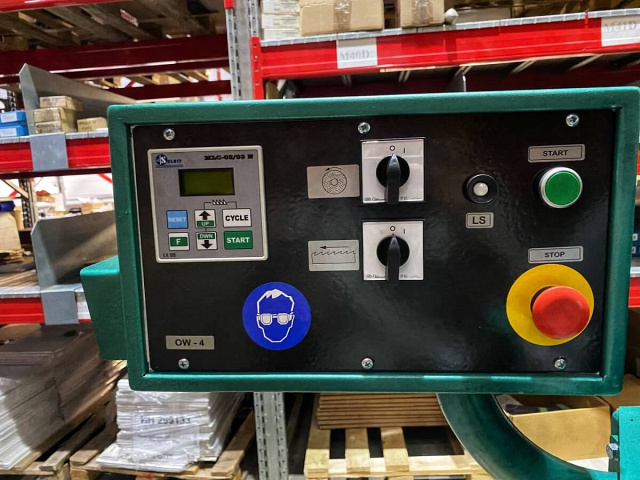

ПУЛЬТ УПРАВЛЕНИЯ Контроллер заточного станка позволяет задавать количество зубьев (автоматическая остановка цикла) и регулировать скорость заточки. |
|

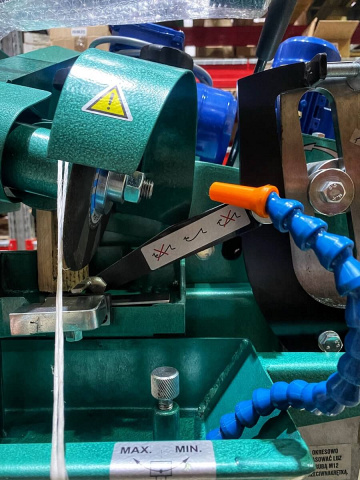

ЗАТОЧКА С ИСПОЛЬЗОВАНИЕМ СОЖ Заточка осуществляется с использованием СОЖ, что повышает качество заточки, препятствует перенагреванию пилы в зоне заточки и увеличивает ресурс круга. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
|
ПРОФИЛЬНЫЙ ЭЛЬБОРОВЫЙ КРУГ По отдельному заказу станок может быть доукомплектован эльборовым профильным кругом для заточки пил с профилем зуба Wood-Mizer или Hakensson. Заточка эльборовым профильным кругом обеспечивает сохранность профиля пилы на протяжении всего срока эксплуатации пилы. |
