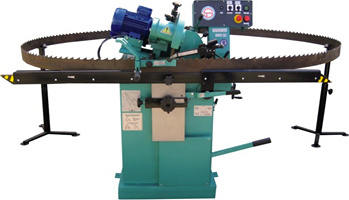

Станок для заточки широких ленточных пил ZSD. Модель OS-2M
-
Производитель: Zaklad Stefan Drozdowski
Страна: Польша
-
Ширина ленточных пил: 60 - 200 мм
Шаг затачиваемых зубьев: 20 - 50 мм
Вес: 270 кг
Узнать цену
Вы выбрали: Станок для заточки широких ленточных пил ZSD. Модель OS-2M
Заказать лизинговый расчёт
Вы выбрали: Станок для заточки широких ленточных пил ZSD. Модель OS-2M
Подобрать аналог
Вы выбрали: Станок для заточки широких ленточных пил ZSD. Модель OS-2M
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
| Модель | OS-2M |
| Наружный Ø дисковых пил, мм | 250 - 1500 |
| Толщина дисковых пил, мм | 1,5 - 5 |
| Макс. размеры рамных / ленточных пил (Д х Ш), мм | 1800 х 180 / 12 000 х 200 |
| Высота затачиваемых зубьев пил, мм | 5 - 35 |
| Передний угол заточки зубьев пилы, ° |
3° - 30° |
| Размеры шлифовального круга, мм | 250 х 32 х 10 |
| Частота вращения шлифовального круга, об/мин | 1405 |
| Мощность эл. двигателя шлифовального круга, кВт | 1,1 |
| Мощность эл. двигателя привода подачи, кВт | 0,37 |
| Мощность эл. двигателя пылеотделителя, кВт | 0,55 |
| Габаритные размеры: | |
| Длина, мм | 950 |
| Ширина, мм | 820 |
| Высота, мм | 1200 |
| Вес, кг | 270 |
НАЗНАЧЕНИЕ:
Станок предназначен для заточки широких ленточных и рамных пил. Так же станок позволяет затачивать цельные дисковые пилы и пилы с твердосплавными напайками по передней грани.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок найдет широкое применение для лесопильных производств, столярных мастерских которые используют цельные дисковые пилы, пилы с твердосплавными напайками, рамные и широкие ленточные пилы. Так же станок необходим для сервисных центров занимающихся заточкой дереворежущего инструмента.
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
СТАНИНА Надежная массивная станина обеспечивает необходимую жесткость и виброустойчивость, что гарантирует высокую точность заточки инструмента. |
|
ПОЗИЦИОНИРОВАНИЕ ПИЛЫ Вертикальное крепление пильного диска исключает прогиб пилы при заточке пил больших диаметров. |
|
ПОДАЧА И РАБОЧИЙ ХОД ЗАТОЧКИ Поворот пилы на зуб и рабочий ход заточки осуществляется в автоматическом режиме – механический привод. |
|
НАСТРОЙКА ПРОФИЛЯ ЗАТОЧКИ Конструкцией станка предусмотрена заточка основных профилей цельных дисковых, рамных и ленточных пил (PV,KV,NV). Заточка производится абразивным кругом, который "проходит" весь профиль зуба, что гарантирует неизменность профиля пилы после перезаточки. При заточке пил с твердосплавными напайками заточка производится алмазным кругом по передней грани. |
|
НАСТРОЙКА УГЛОВ ЗАТОЧКИ Настройка углов заточки осуществляется по шкале. Удобная настройка углов заточки обеспечивает быструю подготовку станка к работе. |
|
НАСТРОЙКА ШАГА ЗУБЬЕВ ПИЛЫ Станок оснащен настройкой шага затачиваемой пилы, что позволяет быстро переналадить станок для заточки различных видов пил. |
|
НАСТРОЙКА ВЕЛИЧИНЫ СЪЕМА Конструкцией станка предусмотрена точная настройка съема с изношенной грани инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
|
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ ДИСКОВЫХ ПИЛ ТИПА «ГАННИБАЛ» По отдельному заказу станок комплектуется приспособлением, позволяющим затачивать дисковые пилы типа «ГАННИБАЛ». |
|
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ РАМНЫХ ПИЛ По отдельному заказу станок комплектуется приспособлением для заточки рамных пил шириной до 180 мм. |
