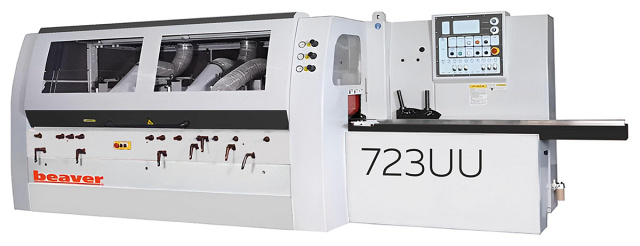

Станок четырехсторонний продольно-фрезерный Beaver 723UU

Станок четырехсторонний продольно-фрезерный Beaver 723UU
  • Производитель: Beaver

  • Макс. сечение заготовки: 160 х 230 мм

    Количество шпинделей: 7 шт.

    Скорость подачи: 6 - 30 м/мин

    Мощность: 41 кВт

    Вес: 6100 кг


Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Станок четырехсторонний продольно-фрезерный Beaver 723UU

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Станок четырехсторонний продольно-фрезерный Beaver 723UU

Подобрать аналог

Вы выбрали: Станок четырехсторонний продольно-фрезерный Beaver 723UU

  • Инструмент
  • Оборудование
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы. Профильные работы могут выполняться боковыми, верхним и нижним шпинделями.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

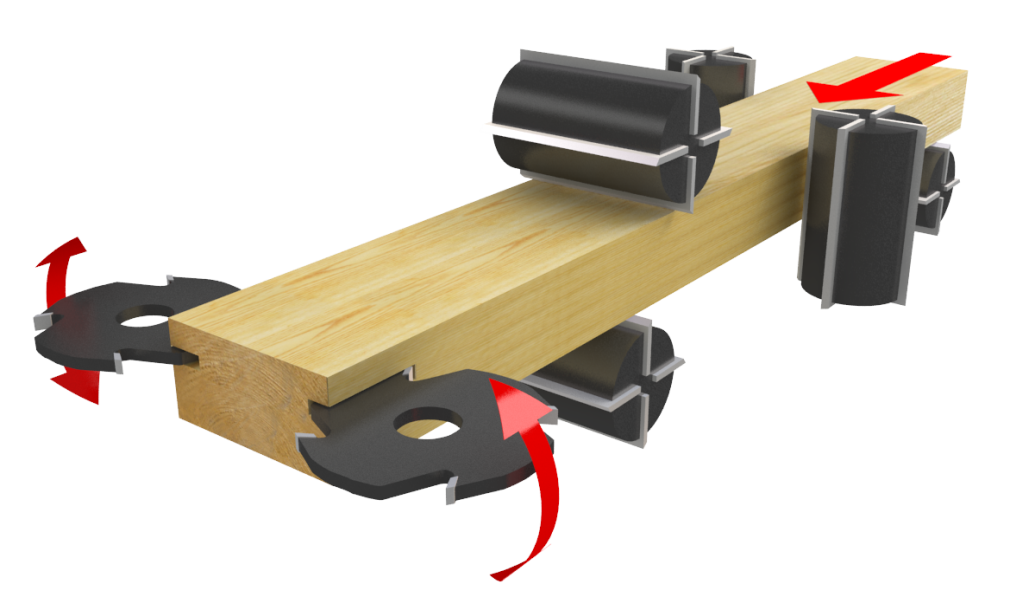

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


ШПИНДЕЛИ

Высокоточные, динамически сбалансированные шпиндели изготавливаются из термически обработанной стали. Все шпиндели проходят прецизионную обработку и контроль, что позволяет достигать безупречного качества строгания. Перед установкой на станок все шпиндели станка обкатываются в течение нескольких часов.

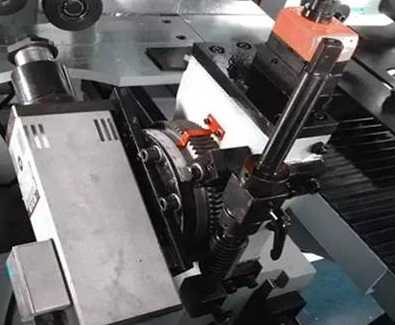

УНИВЕРСАЛЬНЫЙ ШПИНДЕЛЬ

Оснащается левым и правым универсальным шпинделем, может полностью обрабатывать разные формы косых углов паркетных замков. Одновременная работа 2 универсальных шпинделей с высокоскоростными двигателями с частотным преобразователем, позволяющими достигать скорости до 6000 - 9000 оборотов в минуту, гарантирует сцепление канавки (паза) и шипа под любым углом, что позволяет добиться результата плотного зацепления паркетных досок.

ПОДШИПНИКИ

Шпиндели собраны с применением высокоточных подшипников известной фирмы SKF (Европа) и не требуют смазки в процессе эксплуатации.

СТАНИНА

На всех четырехсторонних станках Beaver используется самый современный - комбинированный тип станины. Сама станина сварная, коробчатой формы, которая обрабатывается на японских металлообратывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающие стол, редукторы и другие узлы, гасящие вибрацию изготовлены при помощи литья.

ХРОМИРОВАННЫЙ СТОЛ

Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0,3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи.

ПАНЕЛЬ УПРАВЛЕНИЯ

Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки про-изводится по цифровым индикаторам с точностью 0,01 мм.

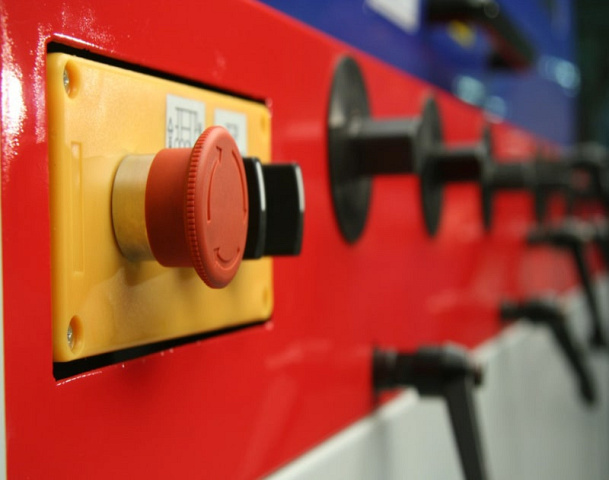

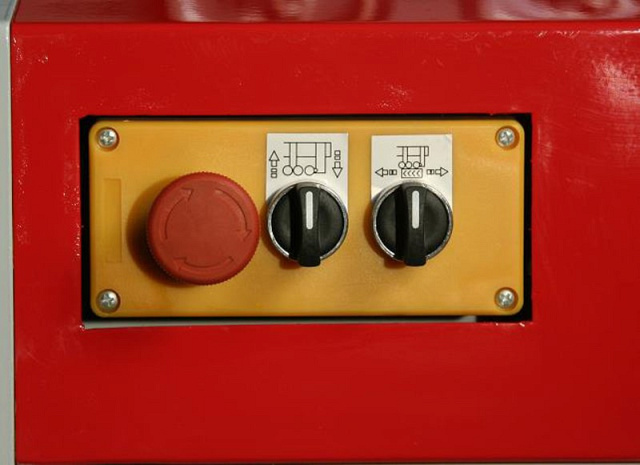

ДОПОЛНИТЕЛЬНЫЙ ПУЛЬТ

Дополнительный пульт управления, установленный на передней части станины, необходим для быстрой и удобной работы в режиме настройки станка. Обеспечивает удобство обслуживания и сокращает время переналадки.

УДОБНАЯ НАСТРОЙКА

Настройка боковой направляющей линейки и подающего стола легко производится посредством рычагов быстрой настройки с надежной фиксацией рукоятками зажима.

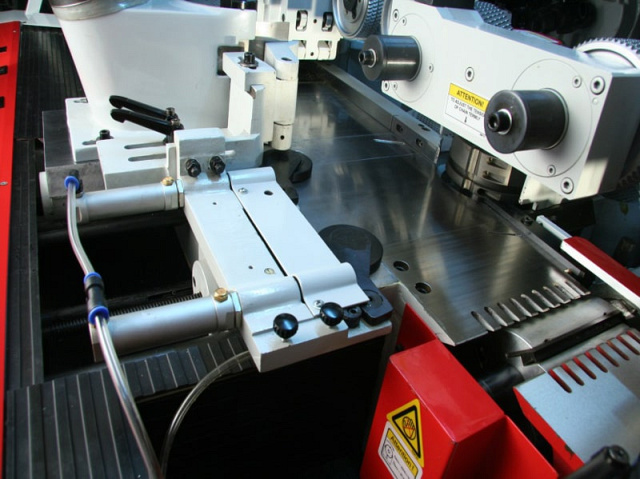

БОКОВАЯ ЛИНЕЙКА

На первый горизонтальный шпиндель устанавливается пазовая фреза и специальная линейка. Это позволяет формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки. Также благодаря этому можно убирать легкую кривизну заготовок, получая изделие точной геометрической формы.

СИСТЕМА ПОДАЧИ

Приводные верхние рифленые ролики на входе позволяют обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок.

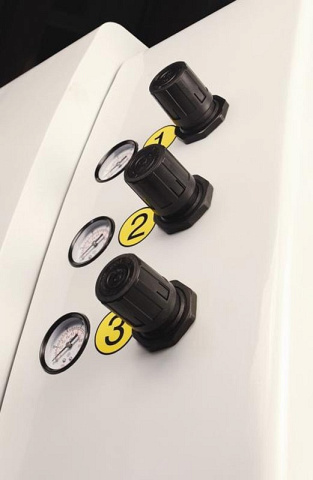

УПРАВЛЕНИЕ ПРИЖИМАМИ

Три независимых пневматических регулятора, управляющие прижимом трех независимых групп подающих роликов, обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Снижается время на переналадку станка, повышается производительность, в отличие от пружин – пневматика – стабильный и постоянный прижим заготовок на протяжении всего времени работы станка.

РЕДУКТОРЫ

Редукторная система привода подающих спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхние и нижние ролики. Усиленные безлюфтовые редукторы обеспечивают мощную и стабильную подачу заготовок.

БОКОВОЙ ПРИЖИМ

Боковой прижим, установленный напротив правого вертикального шпинделя с пневматической регулировкой. Позволяет деликатно обрабатывать заготовки небольших сечений, исключая их повреждение.

ПРИВОДНЫЕ РОЛИКИ В СТОЛЕ

В базовой комплектации станка имеется 4 подающих приводных ролика в столе. Благодаря им на станке можно протягивать и обрабатывать заготовки естественной влажности, расширяя производственные возможности станка.

ИНВЕРТОР

Электронная система регулировки скорости подачи (инвертор). Позволяет плавно регулировать скорость подачи в широком диапазоне скоростей с центральной панели. Диапазон регулировки от 6 до 30 м/мин.

НАПРАВЛЯЮЩИЕ ОПОРЫ

Цилиндрические направляющие, разнесенные в начало и конец рабочей зоны станка увеличенного сечения. Благодаря мощной конструкции на станке возможно обработать массивные заготовки на протяжении всей смены и более.

ЭЛЕКТРОКОМПОНЕНТЫ

При изготовлении станка используется один из самых надежных в мире электрокомпонентов SCHNEIDER Electric.

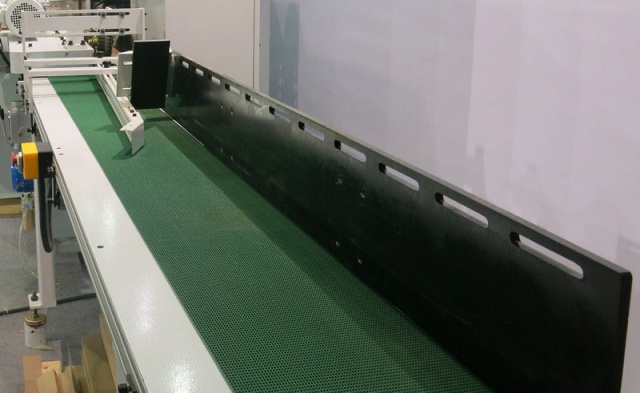

АВТОМАТИЧЕСКИЙ КОНВЕЙЕР

По желанию заказчика станок может быть оснащен автоматическим устройством для подачи заготовок.

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ

Централизованная система смазки позволяет дистанционно осуществлять смазку узлов станка с помощью ручного насоса. При этом снижается время, затрачиваемое на обслуживание станка. Имеется отдельная система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи.

Модель

BEAVER 723UU

Размеры обрабатываемых заготовок

Диаметр фрез наружный

Мощность двигателей

Габаритные размеры:
