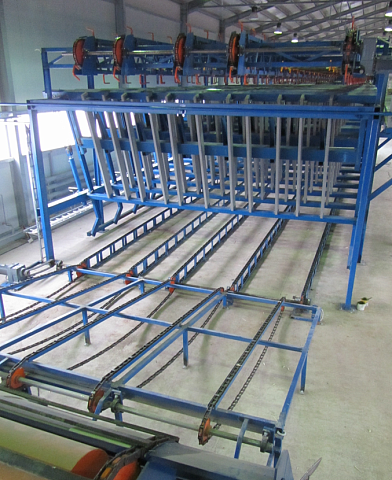

Линия сортировки сырых пиломатериалов KRAFTER BS-Line на 14 карманов

Поделиться
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
KRAFTER
Россия
Модели серии:
BS-Line 14 карманов

Производительность сортировки, досок/мин: 20 - 120

Количество сортировочных карманов, шт: 10 - 60

Количество торцевых пил, шт: 2

Объем сортировки в смену, кбм/см: до 600

Вес, кг: 80 000 - 100 000

Назначение

Линия сортировки сырых пиломатериалов интегрирована непосредственно в технологию лесопильной линии и предназначена для эффективной сортировки досок по сечениям на скоростях до 120 шт/мин, на участке оценки качества пиломатериалов производится сортовой рез для обрезки обзолов и обаполов для повышения эффективности и качества сушки пиломатериалов в сушильных комплексах лесопильных производств. На выходе линия позволяет формировать сушильные пакеты благодаря штабелеформирующей машине с рейкоукладчиком с настройкой под разные сечения доски.. Работа линии происходит с минимальным влиянием пресловутого человеческого фактора, т.к оценка сечений и дальнейшая сортировка происходит благодаря работе современной системы «Вектор-LMS», от лидера и ведущего производителя систем автоматизации в лесопилении и деревообработке в России компании «Автоматика-Вектор».

Область применения

Данная линия применяется на лесопильных производствах средней и высокой производительности и производит сортировку сырых пиломатериалов с широкой спецификацией , позволяя производителю гибко реагировать на изменения спецификаций в условиях жесткой конкуренции и стремительно меняющихся рынков.

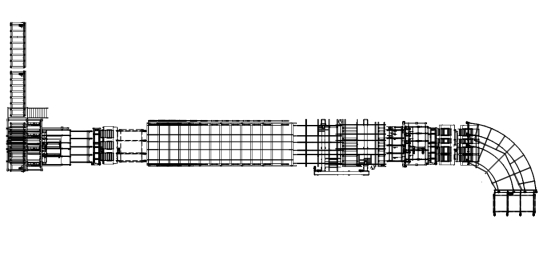

Схема обработки
Конструктивные особенности

Основные функции:

  • Управление всеми исполнительными механизмами линии в ручном и автоматическом режимах, обеспечение согласованной и стабильной работы всех исполнительных устройств на оптимальной скорости в зависимости от сечения пиломатериалов и с максимальной производительностью. Оценка качества доски и задание на торцовку. Сорт и торцовка доски задается оператором. Определение сечения доски по показаниям измерителя сечений «Вектор-LMS»:
        - погрешность определения толщины +/- 0,4 мм
        - погрешность определения ширины +/- 2 мм
  •     - коммуникационный интерфейс: Ethernet
  • Измерение длины.
  • Определение номинальной длины доски при помощи балки с фотодатчиками.
  • Управление триммером.
  • Управление триммером с учетом заказанной торцовки и номинальной длины.
  • Сортировка досок по карманам.
  • Выбор кармана для доски согласно сортировочной таблице. Каждая сортировочная таблица содержит 100 строк для различных групп досок. В каждой строке сортировочной таблицы настраиваются следующие поля: тип сортировки (сырая / сухая), список сортов, список пород, стандартная толщина, стандартная ширина, стандартная длина, влажность, прочность, количество досок для частичного опускания дна кармана (КДЧО), максимальное количество досок в кармане, номер кармана. В столбцах «Толщина», «Ширина», «Длина», «Влажность» есть возможность задать диапазон значений. Таблица может быть скорректирована под конкретную конфигурацию оборудования линии.
  • Управление карманами по мере их заполнения.

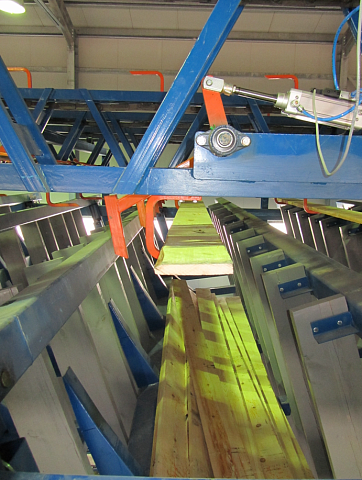

    Приопускание дна кармана по мере заполнения происходит либо по сигналу фотодатчика,
    установленного над каждым карманом, либо когда количество досок в кармане достигает КДЧО
    (количество досок для частичного опускания). Значение КДЧО настраивается в системе для каждого
    сечения. Длительность сигнала управления настраивается в системе индивидуально для каждого
    кармана.
  • Контроль заполнения и выгрузка карманов оператором ШФМ.
    Система контролирует процесс заполнения карманов и в удобном виде выводит оператору информацию о заполненных карманах. Оператор устанавливает очередность их разгрузки. После подачи команды на разгрузку система в соответствии с установленным приоритетом разгружает карманы в автоматическом режиме, если оборудование линии и наличие датчиков позволяет реализовать такой режим. После выполнения разгрузки, дно кармана поднимается вверх, информация по карману обнуляется.
  • Визуализация процесса сортировки.
    На рабочем экране оператора сортировки «верх» отображается вся необходимая информация о работе линии: данные о смене, количество и объем рассортированных досок, данные о последних прошедших досках, состояние карманов, информация об ошибках, информация о простоях и т.д.
  • Функция автоматического тестирования датчиков.
    Тестирование прохождения сигналов от датчиков, регистрация ошибок, выдача сигнала тревоги на дисплей. Постоянное тестирование наличия связи с измерителем сечений, проверка засорения фотодатчиков, контроль положения доски на захватах при помощи фотодатчиков – защита механизмов от перекоса доски.
  • Функция тестирования правильности работы механизмов.
    Тестирование правильности работы исполнительных механизмов. Комплексный тест предназначен для контроля правильности работы сбросов в карман. Транспортер освобождается от досок, включается на холостой ход. Обслуживающий персонал включает комплексный тест и наблюдает, как отрабатывают сбросы последовательно с первого по последний карман. В случае необходимости вносятся коррективы в таблицу дистанций.
  • Контроль срабатывания сбрасывателей доски в карманы.
    Осуществляется обработкой сигнала фотодатчика на последнем кармане. Доски, ушедшие в последний карман, проходят под фотодатчиком, расположенным перед последним карманом. Система контролирует эти доски. Если доска должна была упасть в какой-либо из сортировочных карманов, выдается ошибка с номером кармана.
  • Активирование и деактивирование карманов.
    Система располагает возможностью блокировки (выключение из работы) неисправных карманов.
  • Настройка параметров системы.
    Отображение, редактирование и сохранение настроек системы: системные параметры контроллера, список мастеров, список пород, список сортов, таблица стандартных толщин, стандартных ширин, стандартных длин, сортировочная таблица, таблица дистанций до кармана, настройки подключения к базе данных и к контроллеру. Внесение изменений в настройки системы защищено паролем.
Комплектация
Стандартная
Участок приемки пиломатериалов непосредственно с лесопильной линии
Система разобщения состоящая из 2-х горок и устройства поштучной выдачи пиломатериалов на сортировочный стол

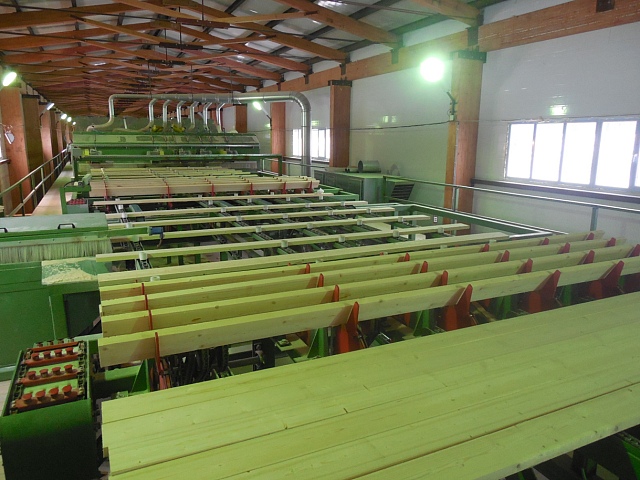

Сортировочный стол с плавниковыми транспортерами для переворота досок в количестве 2-х штук
Обрезка торцевых пороков древесины (обзол, обапол, гниль, трещины и т.д.)
Транспортер на подвесных крюках
Приемный транспортер пиломатериалов, принимает доски с выбранных вертикальных карманов
Пакетоформирующая машина
