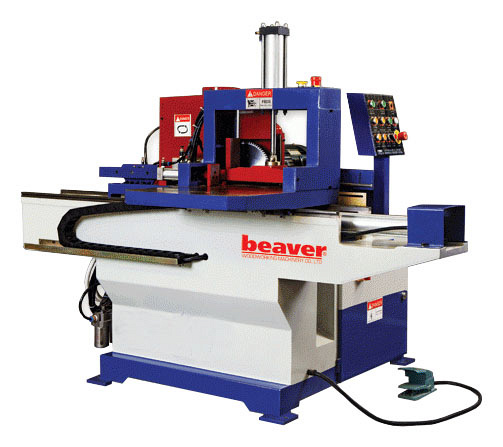

Станок шипорезный Beaver TSK 18G

Станок шипорезный Beaver TSK 18G
  • Производитель: Beaver

  • Макс. ширина пакета: 445 мм

    Макс. высота заготовки: 180 мм

    Тип подачи: гидравлика

    Наличие встроенного узла клеенанесения: нет

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Станок шипорезный Beaver TSK 18G

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Станок шипорезный Beaver TSK 18G

Подобрать аналог

Вы выбрали: Станок шипорезный Beaver TSK 18G

  • Инструмент
  • Оборудование
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для обработки с двух сторон торцов брусков и нарезания на них зубчатых шипов, в соответствии с ГОСТом 19414-90 и других размеров, для дальнейшего сращивания короткомерных брусков по длине на зубчато-клеевое соединение.

Цикл обработки заготовок осуществляется в автоматическом режиме. Может применяться в составе полуавтоматической линии сращивания по длине.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях и в цехах по производству высококачественных столярно-строительных изделий (в том числе и экспортного исполнения), клееного мебельного щита, погонажных изделий, клееного строительного бруса для деревянного домостроения, производству мебели и других деревообрабатывающих производствах.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:

Станок шипорезный односторонний TSK 18G, схема обработки



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станок шипорезный односторонний TSK 18G, массивная станина

МАССИВНАЯ СТАНИНА

Cтанина коробчатой формы и мощная балка для установки каретки, прошедшие специальную термообработку, обеспечивают высокую жесткость всей конструкции станка. Достигается долговечность эксплуатации станка без потери точностных параметров.

Станок шипорезный односторонний TSK 18G, увеличенный рабочий стол каретки

УВЕЛИЧЕННЫЙ РАБОЧИЙ СТОЛ КАРЕТКИ

Позволяет обеспечить надежную базовую поверхность для установки широкого пакета заготовок и свести к минимуму вибрации при обработке, что значительно повышает точность и качество обработанных шипов.

Станок шипорезный односторонний TSK 18G, увеличенная высота обработки

УВЕЛИЧЕННАЯ ВЫСОТА ОБРАБОТКИ

Увеличенный диаметр торцовочной пилы, вылет фрезерного шпинделя и конструкция верхнего прижима позволяют обрабатывать заготовки шириной до 180 мм.

Станок шипорезный односторонний TSK 18G, высокоточные линейные направляющие

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ

Перемещение каретки осуществляется по усиленным линейным высокоточным направляющим, изготовленным в Германии. Конструкция каретки обеспечивает отсутствие дополнительных изгибающих моментов, действующих на линейные направляющие, что способствует долговечности их эксплуатации. Обеспечивается высокая точность обработки шипов, что повышает качество сращенных плетей.

Станок шипорезный односторонний TSK 18G, система подачи с регулировкой скорости перемещения каретки

СИСТЕМА ПОДАЧИ С РЕГУЛИРОВКОЙ СКОРОСТИ И ПЕРЕМЕЩЕНИЯ КАРЕТКИ

Подача заготовок в зону резания с помощью гидроцилидра позволяет плавно и равномерно перемещать пакет заготовок при обработке с бесступенчатой регулировкой скорости подачи и устанавливать увеличенную скорость возврата каретки в исходное положение. Обеспечивается сокращение цикла обработки заготовки и увеличение производительности станка.

Станок шипорезный односторонний TSK 18G, надежный прижим пакета заготовок

НАДЕЖНЫЙ ПРИЖИМ ПАКЕТА ЗАГОТОВОК

Прижим пакета заготовок к боковой базовой плоскости и верхний прижим к поверхности стола с помощью регулируемых пневмоцилиндров обеспечивают надежное базирование заготовок и высокую точность обработки шипов.

Станок шипорезный односторонний TSK 18G, торцовочный узел с пилой и дробилкой

ТОРЦОВОЧНЫЙ УЗЕЛ С ПИЛОЙ И ДРОБИЛКОЙ

Осуществляет точную обработку торца заготовки с дроблением отрезаемого материала для полного удаления отходов через стружкоприемник аспирационной системы. Имеется возможность настройки пилы в зависимость от глубины обработки шипа с помощью точной трапецеидальной винтовой пары.

Станок шипорезный односторонний TSK 18G, высокоточный фрезерный шпиндель

ВЫСОКОТОЧНЫЙ ФРЕЗЕРНЫЙ ШПИНДЕЛЬ

Применение в конструкции шпинделя высокоскоростных сдвоенных радиальноупорных подшипников фирмы SKF позволяет обеспечить надежность и долговечность работы шпинделя и получить повышенную точность обработки шипов.

Станок шипорезный односторонний TSK 18G, привод фрезерного шпинделя увеличенной мощности

ПРИВОД ФРЕЗЕРНОГО ШПИНДЕЛЯ УВЕЛИЧЕННОЙ МОЩНОСТИ

Привод фрезерного шпинделя для нарезания шипов осуществляется от электродвигателя мощность 11 кВт, что обеспечивает надежную работу станка при обработке пакета заготовок. Стационарное крепление электродвигателя исключает передачу вибрации и нагрузок на шпиндель, что обеспечивает высокое качество обработки шипов, а также увеличенный ресурс шпиндельного узла.

Станок шипорезный односторонний TSK 18G, устройство смещения пакета заготовок

УСТРОЙСТВО СМЕЩЕНИЯ ПАКЕТА ЗАГОТОВОК

Осуществляет перемещение пакета заготовок с помощью пневмоцилиндра после обработки шипа в переднем положении каретки в горизонтальной плоскости. Исключается повторная обработка нарезанных шипов при прохождении мимо фрезы при обратном ходе каретки в исходное положение.

Станок шипорезный односторонний TSK 18G, управления работой станка в автоматическом режиме

УПРАВЛЕНИЕ РАБОТОЙ СТАНКА В АВТОМАТИЧЕСКОМ РЕЖИМЕ

Осуществляется от педали при установке на пульте управления переключателя в режим автоматической работы.

Обеспечивается удобство работы на станке и повышение производительности.

Станок шипорезный односторонний TSK 18G, пульт управления станком

ПУЛЬТ УПРАВЛЕНИЯ СТАНКОМ

Эргономичный пульт управления, установленный на стойке, обеспечивает удобство управления станком при проведении наладочных работ.

Модель
TSK 18G
Размеры обрабатываемых заготовок
Привод подачи каретки
гидравлический
Частота вращения шпинделей
Габаритные размеры:
  • Сергей

    ООО "Альпийский"

    Купили в КАМИ 2 таких станка. Работой их довольны. Поломок серьезных не было. Единственное нареканий, часто меняем подшипники.

  • Игорь

    ИП Михейкин О.Г.

    Шипорезный станок покупали в 2013 году. Зарекомендовал себя хорошо.

  • Владимир Михайлович

    «Фанса»

    Покупали станки, пресс PSK-3100А + ТSK 18 G. Работа их устраивает полностью, качество продукции на уровне.
