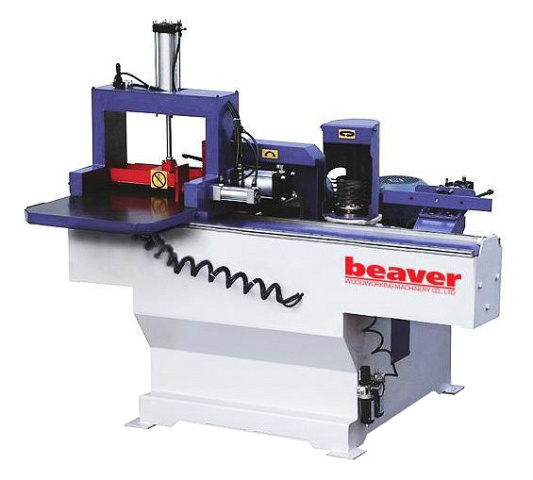

Станок шипорезный с ручной подачей Beaver TSK 14М

Станок шипорезный с ручной подачей Beaver TSK 14М
  • Производитель: Beaver

  • Макс. ширина пакета: 350 мм

    Макс. высота заготовки: 140 мм

    Тип подачи: ручной

    Наличие встроенного узла клеенанесения: нет

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Станок шипорезный с ручной подачей Beaver TSK 14М

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Станок шипорезный с ручной подачей Beaver TSK 14М

Подобрать аналог

Вы выбрали: Станок шипорезный с ручной подачей Beaver TSK 14М

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для обработки с двух сторон торцов брусков, нарезания на них зубчатых шипов, в соответствии с ГОСТ 19414-90 и других размеров для дальнейшего сращивания короткомерных брусков по длине на зубчато-клеевое соединение.

Цикл обработки заготовок осуществляется в ручном режиме.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях и в цехах по производству высококачественных столярно-строительных изделий (в том числе и экспортного исполнения), клееного мебельного щита, погонажных изделий, клееного строительного бруса для деревянного домостроения, производства мебели и других деревообрабатывающих производствах.

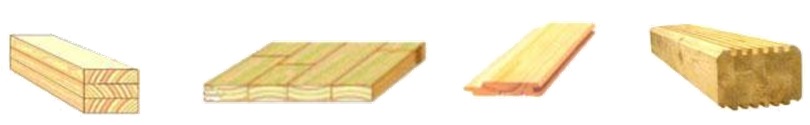

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

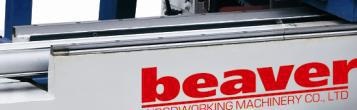

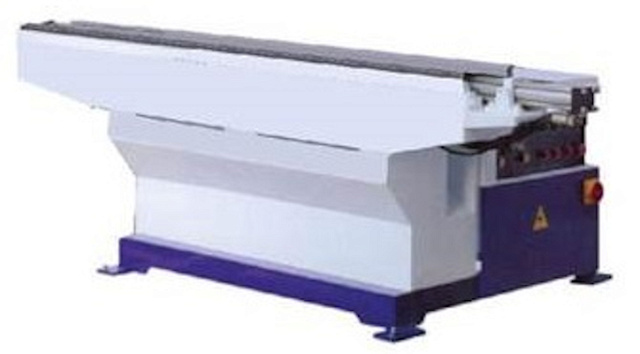

МАССИВНАЯ СТАНИНА

Станина коробчатой формы и мощная балка для установки каретки, прошедшие специальную термообработку, обеспечивают высокую жесткость всей конструкции станка. Достигается долговечность эксплуатации станка без потери точностных параметров.

ОБЛЕГЧЁННЫЙ РАБОЧИЙ СТОЛ КАРЕТКИ

Позволяет обеспечить надежную базовую поверхность для установки пакета заготовок и свести к минимуму вибрации при обработке, что значительно повышает точность и качество обработанных шипов, при этом имея более легкую конструкцию по сравнению с гидро- и пневмоподачей.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ

Перемещение каретки осуществляется по усиленным линейным высокоточным направляющим, изготовленным в Германии. Конструкция каретки обеспечивает отсутствие дополнительных изгибающих моментов, действующих на линейные направляющие, что способствует долговечности их эксплуатации. Обеспечивается высокая точность обработки шипов, что повышает качество сращенных плетей.

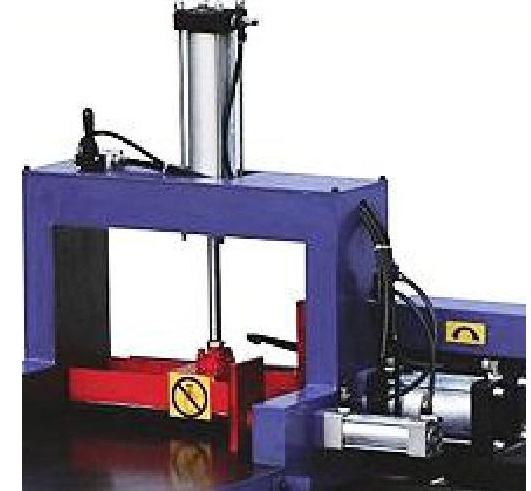

НАДЕЖНЫЙ ПРИЖИМ ПАКЕТА ЗАГОТОВОК

Прижим пакета заготовок к боковой базовой плоскости и верхний прижим к поверхности стола с помощью регулируемых пневмоцилиндров обеспечивают надежное базирование заготовок и высокую точность обработки шипов.

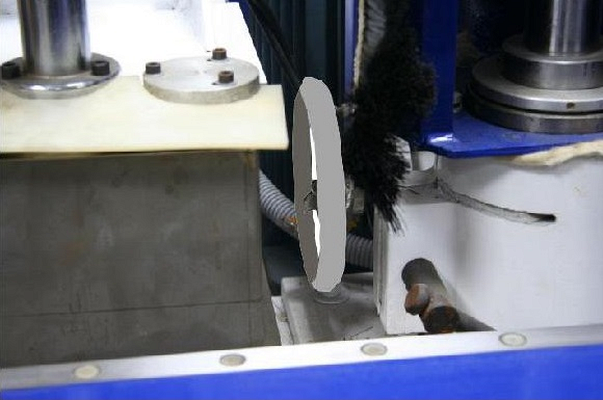

ТОРЦОВОЧНЫЙ УЗЕЛ С ПИЛОЙ И ДРОБИЛКОЙ

Осуществляет точную обработку торца заготовки с дроблением отрезаемого материала для полного удаления отходов через стружкоприемник аспирационной системы.

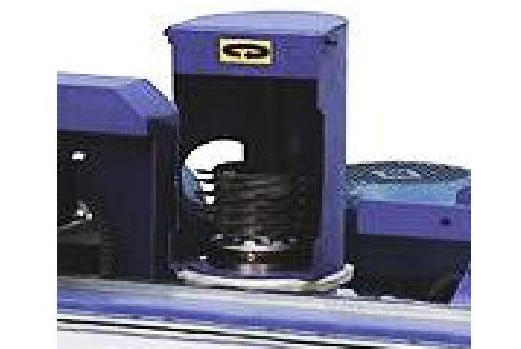

ВЫСОКОТОЧНЫЙ ФРЕЗЕРНЫЙ ШПИНДЕЛЬ

Применение в конструкции шпинделя высокоскоростных сдвоенных радиально-упорных подшипников фирмы SKF позволяет обеспечить надежность и долговечность работы шпинделя и получить повышенную точность обработки шипов.

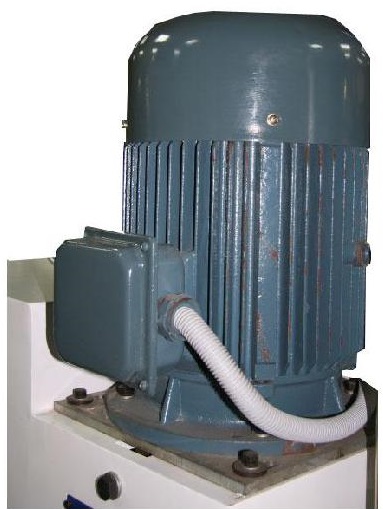

ПРИВОД ФРЕЗЕРНОГО ШПИНДЕЛЯ

Привод фрезерного шпинделя для нарезания шипов осуществляется от электродвигателя мощность 7,5 кВт, что обеспечивает надежную работу станка при обработке пакета заготовок.

Стационарное крепление электродвигателя исключает передачу вибрации и нагрузок на шпиндель, что обеспечивает высокое качество обработки шипов, а также увеличенный ресурс шпиндельного узла.

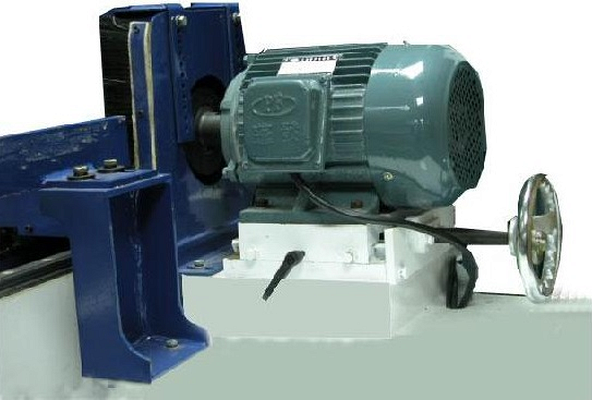

ТОЧНАЯ НАСТРОЙКА ФРЕЗЕРНОГО ШПИНДЕЛЯ

Осуществляется с помощью маховика, конической передачи и высокоточной трапецеидальной винтовой пары. Позволяет легко настроить фрезерный шпиндель с высокой точностью относительно базовой поверхности рабочего стола, что обеспечивает правильную геометрическую форму нарезаемого шипа.

УСТРОЙСТВО СМЕЩЕНИЯ ПАКЕТА ЗАГОТОВОК

Осуществляет перемещение пакета заготовок с помощью пневмоцилиндра после обработки шипа в переднем положении каретки в горизонтальной плоскости. Исключается повторная обработка нарезанных шипов при прохождении мимо фрезы при обратном ходе каретки в исходное положение.

Модель TSK 14М
Размеры обрабатываемых заготовок
длина, наименьшая, мм 150
длина, наибольшая, мм 1000
ширина, наименьшая, мм 40
Ширина, наибольшая, мм 140
Толщина, наименьшая, мм 10
Толщина, наибольшая, мм 80
Размеры рабочего стола каретки, (длина х ширина), мм 650 х 500
Высота обработки заготовок, мм 140
Ширина пакета заготовок, наибольшая, мм 350
Привод подачи каретки ручной
Количество шпинделей, шт. 2
Диаметр фрезы посадочный, мм 50
Частота вращения шпинделей
Пильного, об/мин 2840
Фрезерного, об/мин 6750
Встроенный узел клеенанесения, наличие -
Мощность электродвигателя привода пильного шпинделя, кВт 2,2
Мощность электродвигателя привода фрезерного шпинделя, кВт 7,5
Общая установленная мощность, кВт 9,7
Рабочее давление в пневмосистеме, МПа (кг/см²) 0,6 (6)

Габаритные размеры:

Длина, мм 1640
Ширина, мм 1600
Высота, мм 1500
Вес, кг 900
