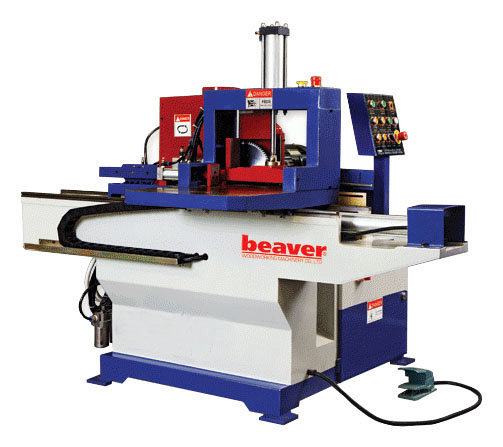

Станок шипорезный с узлом клеенанесения Beaver. Модель TSK 15AG

Станок шипорезный с узлом клеенанесения Beaver. Модель TSK 15AG
  • Производитель: Beaver
  • Макс. ширина пакета: 450 мм

    Макс. высота заготовки: 150 мм

    Тип подачи: гидравлика

    Наличие встроенного узла клеенанесения: да

  • Сервис

Связь с ведущим специалистом

+375 25 959 26 47

/

+375 25 608 44 81

Узнать цену

×

Вы выбрали: Станок шипорезный с узлом клеенанесения Beaver. Модель TSK 15AG

Заказать лизинговый расчёт

×

Вы выбрали: Станок шипорезный с узлом клеенанесения Beaver. Модель TSK 15AG

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования.
Информация в разделе сервис и по телефону+ 375 25 608 44 81

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ВИДЕО 1
  • ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Предназначен для обработки с двух сторон торцов брусков, нарезания на них зубчатых шипов, в соответствии с ГОСТ 19414-90 и других размеров, и нанесения клея на поверхность шипов для дальнейшего сращивания короткомерных брусков по длине на зубчатоклеевое соединение.

Цикл обработки заготовок осуществляется в автоматическом режиме. Может применяться в составе полуавтоматической линии сращивания по длине.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях и в цехах по производству высококачественных столярно-строительных изделий (в том числе и экспортного исполнения), клееного мебельного щита, погонажных изделий, клееного строительного бруса для деревянного домостроения, производству мебели и других деревообрабатывающих производствах.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

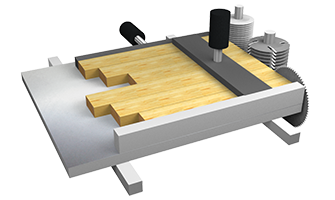

СХЕМА ОБРАБОТКИ:

Станок шипорезный односторонний с узлом клеенанесения TSK 15AG схема обработки



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станина шипорезного односторонего станка с узлом клеенанесения TSK 15AG

МАССИВНАЯ СТАНИНА

Станина коробчатой формы и мощная балка для установки каретки, прошедшие специальную термообработку, обеспечивают высокую жесткость всей конструкции станка. Достигается долговечность эксплуатации станка без потери точностных параметров.

Рабочий стол кареткишипорезного односторонего станка с узлом клеенанесения TSK 15AG

МОЩНЫЙ РАБОЧИЙ СТОЛ КАРЕТКИ

Позволяет обеспечить надежную базовую поверхность для установки пакета заготовок и свести к минимуму вибрации при обработке, что значительно повышает точность и качество обработанных шипов.

Высокоточные линейные направляющие шипорезного односторонего станка с узлом клеенанесения TSK 15AG

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ

Перемещение каретки осуществляется по усиленным линейным высокоточным направляющим, изготовленным в Германии. Конструкция каретки обеспечивает отсутствие дополнительных изгибающих моментов, действующих на линейные направляющие, что способствует долговечности их эксплуатации. Обеспечивается высокая точность обработки шипов, что повышает качество сращенных плетей.

Система подачи с регулировкой скорости перемещения каретки шипорезного односторонего станка с узлом клеенанесения TSK 15AG

СИСТЕМА ПОДАЧИ С РЕГУЛИРОВКОЙ СКОРОСТИ ПЕРЕМЕЩЕНИЯ КАРЕТКИ

Подача заготовок в зону резания с помощью гидроцилидра позволяет плавно и равномерно перемещать пакет заготовок при обработке с бесступенчатой регулировкой скорости подачи и устанавливать увеличенную скорость возврата каретки в исходное положение. Обеспечивается сокращение цикла обработки заготовки и увеличение производительности станка.

Прижим пакета заготовок шипорезного одностороннего станка с узлом клеенанесения TSK 15AG

НАДЕЖНЫЙ ПРИЖИМ ПАКЕТА ЗАГОТОВОК

Прижим пакета заготовок к боковой базовой плоскости и верхний прижим к поверхности стола с помощью регулируемых пневмоцилиндров обеспечивают надежное базирование заготовок и высокую точность обработки шипов.

Торцовочный узел с пилой дробилкой шипорезного односторонего станка с узлом клеенанесения TSK 15AG

ТОРЦОВОЧНЫЙ УЗЕЛ С ПИЛОЙ И ДРОБИЛКОЙ

Осуществляет точную обработку торца заготовки с дроблением отрезаемого материала для полного удаления отходов через стружкоприемник аспирационной системы. Имеется возможность настройки пилы в зависимость от глубины обработки шипа с помощью точной трапецеидальной винтовой пары.

Высокоточный фрезерный шпиндель шипорезного одностороннего станка с узлом клеенанесения TSK 15AG

ВЫСОКОТОЧНЫЙ ФРЕЗЕРНЫЙ ШПИНДЕЛЬ

Применение в конструкции шпинделя высокоскоростных сдвоенных радиальноупорных подшипников фирмы SKF позволяет обеспечить надежность и долговечность работы шпинделя и получить повышенную точность обработки шипов.

Привод фрезерного шпинделя шипорезный одностороннего станка с узлом клеенанесения TSK 15AG

ПРИВОД ФРЕЗЕРНОГО ШПИНДЕЛЯ УВЕЛИЧЕННОЙ МОЩНОСТИ

Привод фрезерного шпинделя для нарезания шипов осуществляется от электродвигателя мощность 11 кВт, что обеспечивает надежную работу станка при обработке пакета заготовок. Стационарное крепление электродвигателя исключает передачу вибрации и нагрузок на шпиндель, что обеспечивает высокое качество обработки шипов, а также увеличенный ресурс шпиндельного узла.

Фрезерный шпиндель шипорезного одностороннего станка с узлом клеенанесения TSK 15AG

ТОЧНАЯ НАСТРОЙКА ФРЕЗЕРНОГО ШПИНДЕЛЯ

Осуществляется с помощью маховика, конической передачи и высокоточной трапецеидальной винтовой пары. Позволяет легко настроить фрезерный шпиндель с высокой точностью относительно базовой поверхности рабочего стола, что обеспечивает правильную геометрическую форму нарезаемого шипа.

Устройство смещения у стройства заготовок шипорезного одностороннего станка с узлом клеенанесения TSK 15AG

УСТРОЙСТВО СМЕЩЕНИЯ ПАКЕТА ЗАГОТОВОК

Осуществляет перемещение пакета заготовок с помощью пневмоцилиндра после обработки шипа в переднем положении каретки в горизонтальной плоскости. Исключается повторная обработка нарезанных шипов при прохождении мимо фрезы при обратном ходе каретки в исходное положение.

Устройство для нанесения клея шипорезного одностороннего станка с узлом клеенанесения TSK 15AG

УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ КЛЕЯ (КЛЕЕНАМАЗКА)

Осуществляет нанесение клея из клеевого бачка на обработанные шипы в процессе перемещения каретки в переднее положение в автоматическом режиме. Подъем клеевого вальца в рабочее положение производится пневмоцилиндром с последующим возвратом в исходное положение.

Управления работой шипорезного одностороннего с узлом клеенанесения TSK 15AG

УПРАВЛЕНИЕ РАБОТОЙ СТАНКА В АВТОМАТИЧЕСКОМ РЕЖИМЕ

Осуществляется от педали при установке на пульте управления переключателя в режим автоматической работы, а также от кнопки, расположенной на верхней балке кронштейна прижимов.

Обеспечивается удобство работы на станке и повышение производительности.

Пульт управления шипорезным односторонним станком с узлом клеенанесения TSK 15AG

ПУЛЬТ УПРАВЛЕНИЯ СТАНКОМ

Эргономичная панель пульта управления, встроенная в дверцу электрошкафа, обеспечивает удобство управления станком при проведении наладочных работ.

Размеры обрабатываемых заготовок
Длина, наименьшая, мм 250
Длина, наибольшая, мм 1000
Ширина, наименьшая, мм 40
Ширина, наибольшая, мм 150
Толщина, наименьшая, мм 10
Толщина, наибольшая, мм 80
Размеры рабочего стола каретки, (длина х ширина), мм 700 х 500
Высота обработки заготовок, мм 150
Ширина пакета заготовок, наибольшая, мм 450
Привод подачи каретки гидравлический
Скорость подачи, (бесступенчатая), м/мин 3 - 6
Количество шпинделей, шт. 2
Диаметр торцовочной пилы, мм 250
Диаметр фрезы, мм 160
Диаметр фрезы посадочный, мм 50
Частота вращения шпинделей
Пильного, об/мин 2840
Фрезерного, об/мин 6750
Мощность электродвигателя привода пильного шпинделя, кВт 4
Мощность электродвигателя привода фрезерного шпинделя, кВт 11
Мощность привода гидростанции, кВт 2,2
Общая установленная мощность, кВт 17,2
Рабочее давление в пневмосистеме, МПа (кг/см2) 0,6 (6)
Габаритные размеры:
Длина, мм

3000

Ширина, мм

1520

Высота, мм

1800

Вес, кг

1250
