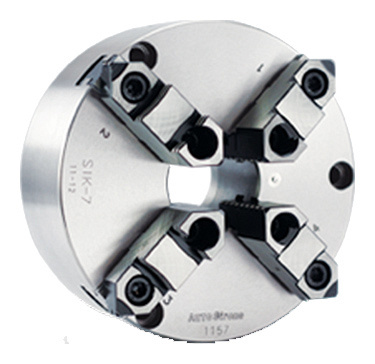

4-кулачковые усиленные спиральные патроны. Серия SIK

4-кулачковые усиленные спиральные патроны. Серия SIK
  • Производитель: BLACKSMITH

    Страна: Германия

  • Наружный Ø: 192 - 405 мм

    Количество кулачков: 4 шт.

    Сборные кулачки

    Крепление спереди и сзади


Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: 4-кулачковые усиленные спиральные патроны. Серия SIK

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: 4-кулачковые усиленные спиральные патроны. Серия SIK

Подобрать аналог

Вы выбрали: 4-кулачковые усиленные спиральные патроны. Серия SIK

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

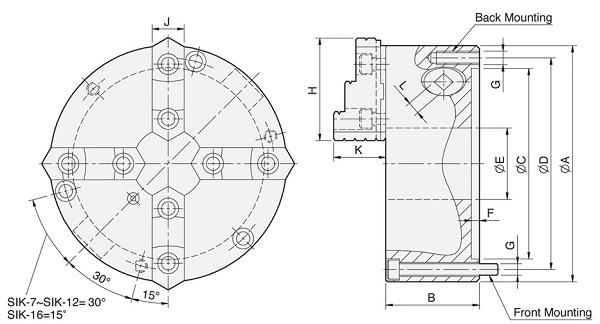

Модель
SIK-7 SIK-9 SIK-12 SIK-16
A, мм 192 232 310 405
B, мм 76,5 84 96 122
C, мм 155 190 260 345
D, мм 172 210 285 375
E, мм 58 70 105 160
F, мм 5,5 6 7 8,7
G (задняя опора) 3-M10 3-M12 3-M12 -
G (передняя опора) 3-M10×80 3-M12×90 3-M12×110 6-M14×130
H, мм 82 96 114,5 148,6
J, мм 28 32 40 50
K, мм 42 51,2 56,8 76,1
L, мм 11 12 14 15
Допустимый крутящий момент, кгс×м 11 15 21 23
Усилие захвата, кгс 3600 3900 5100 4500
Момент инерции, кг×м² 0,06 0,16 0,58 1,72
Скорость вращения, об/мин 3500 2900 2200 1500
Диапазон зажима (внешний диаметр), мм 8 - 180 11 - 220 5 - 300 30 - 380
Диапазон зажима (внутрений диаметр), мм 62 - 170 70 - 210 90 - 290 110 - 360
Вес, кг 14,1 22,2 45 108

НАЗНАЧЕНИЕ:

Являются станочной оснасткой. Устанавливаются на токарные станки и обрабатывающие центры.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяются для закрепления деталей или инструмента на оси шпинделя.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

  • более широкая область применения: твердые кулачки подходят для тяжелой резки, а мягкие — для легкой и точной резки;
  • внутренние и внешние твердые кулачки с возможностью сменного использования;
  • экономичность и прочность, что делает SC серию незаменимой для массового производства;
  • точность захвата — 0,03 мм;
  • материал корпуса — миханит, что в три раза по сравнению с обычными материалами повышает прочность патрона, а также делает удобным его использование при высокой скорости вращения.
