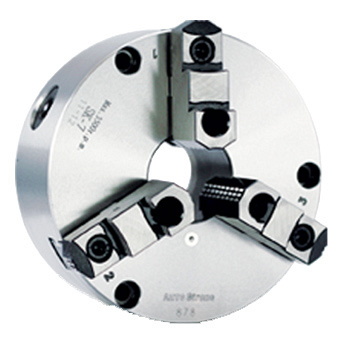

3-кулачковые усиленные токарные патроны. Серия SK

3-кулачковые усиленные токарные патроны. Серия SK
  • Производитель: AUTOSTRONG

    Страна: Тайвань

  • Наружный Ø: 167 - 405 мм

    Количество кулачков: 3 шт.

    Сборные кулачки

    Крепление спереди и сзади


Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: 3-кулачковые усиленные токарные патроны. Серия SK

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: 3-кулачковые усиленные токарные патроны. Серия SK

Подобрать аналог

Вы выбрали: 3-кулачковые усиленные токарные патроны. Серия SK

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

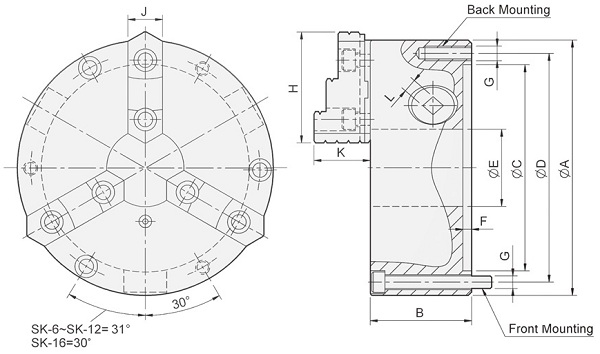

Модель
SK-6 SK-7 SK-8 SK-9 SK-10 SK-12 SK-16
A, мм 167 192 200 232 273 310 405
B, мм 67 76,5 76,5 84 87 96 122
C, мм 130 155 160 190 230 260 345
D, мм 147 172 176 210 250 285 375
E, мм 45 58 58 70 89 105 160
F, мм 5,5 5,5 5,5 6 8 7 8,7
G (задняя опора) 3-M10 3-M10 3-M10 3-M12 3-M12 3-M12 -
G (передняя опора) 3-M10×70 3-M10×80 3-M10×80 3-M12×90 3-M12×90 3-M12×110 6-M14×130
H, мм 72 81,2 82 90,9 100,5 114,5 148,6
J, мм 26 28 28 32 35 40 50
K, мм 40,2 42 42 51,2 56,7 56,8 76,1
L, мм 10 11 11 12 12 14 15
Допустимый крутящий момент, кгс×м 9 11 11 15 19,5 21 23
Усилие захвата, кгс 3300 3600 3600 3900 4800 5100 4500
Момент инерции, кг×м² 0,03 0,06 0,07 0,16 0,26 0,58 1,72
Скорость вращения, об/мин 4000 2900 3200 2900 2500 2200 1500
Диапазон зажима (внешний диаметр), мм 4 - 160 8 - 180 8 - 190 11 - 220 12 - 260 15 - 300 30 - 380
Диапазон зажима (внутрений диаметр), мм 55 - 150 62 - 170 68 - 180 70 - 210 80 - 250 90 - 290 110 - 360
Вес, кг 9 13,8 15,5 22 29,7 43,5 98

НАЗНАЧЕНИЕ:

Являются станочной оснасткой. Устанавливаются на токарные станки и обрабатывающие центры.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяются для закрепления деталей или инструмента на оси шпинделя.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

  • более широкая область применения: твердые кулачки подходят для тяжелой резки, а мягкие — для легкой и точной резки;
  • внутренние и внешние твердые кулачки с возможностью сменного использования;
  • точность захвата — 0,03 мм;
  • материал корпуса — миханит, что в три раза по сравнению с обычными материалами повышает прочность патрона, а также делает удобным его использование при высокой скорости вращения.
