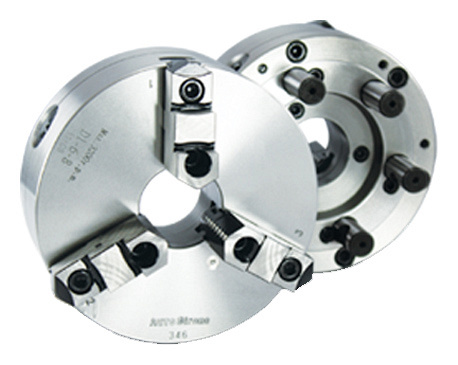

3-кулачковые усиленные токарные патроны (крепление D1). Серия KD

3-кулачковые усиленные токарные патроны (крепление D1). Серия KD
  • Производитель: AUTOSTRONG

    Страна: Тайвань

  • Наружный Ø: 165 - 306 мм

    Количество кулачков: 3 шт.

    Сборные кулачки

    Крепление camlock


Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: 3-кулачковые усиленные токарные патроны (крепление D1). Серия KD

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: 3-кулачковые усиленные токарные патроны (крепление D1). Серия KD

Подобрать аналог

Вы выбрали: 3-кулачковые усиленные токарные патроны (крепление D1). Серия KD

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

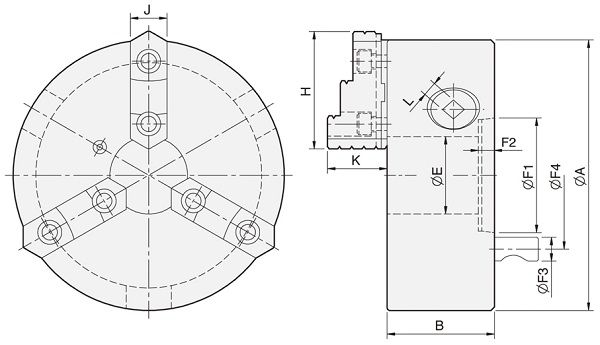

Модель
KD4-6 KD4-8 KD5-8 KD6-8 KD6-10 KD6-12 KD8-10 KD8-12
Размер шпинделя D1-4 D1-4 D1-5 D1-6 D1-6 D1-6 D1-8 D1-8
A, мм 165 200 200 200 250 306 250 306
B, мм 72 77,2 77,2 77,2 86 107,5 86 107,5
E, мм 46 53 55 58 76 103 80 103
H, мм 72 82 82 82 90,9 114,5 90,9 114,5
J, мм 26 28 28 28 32 40 32 40
K, мм 39 42,2 42,2 42,2 50,8 57,8 50,8 57,8
L, мм 10 11 11 11 12 14 12 14
F1, мм 63,513 63,513 82,563 106,375 106,375 106,375 139,719 139,719
F2, мм 13 13 16 17 17 13,5 19 18
F3, мм 15,8 15,8 19 22,2 22,2 22,2 25,4 25,4
F4, мм 82,55 82,55 104,78 133,35 133,35 133,35 171,45 171,45
Допустимый крутящий момент, кгс×м 9 11,5 11,5 11,5 19,5 21 19,5 21
Усилие захвата, кгс 3300 3600 3600 3600 4800 5100 4800 5100
Момент инерции, кг×м² 0,04 0,07 0,07 0,07 0,2 0,5 0,2 0,5
Скорость вращения, об/мин 4000 3200 3200 3200 2500 2200 2500 2200
Диапазон зажима (внешний диаметр), мм 8 - 160 8 - 180 8 - 180 8 - 180 11 - 220 15 - 300 11 - 200 15 - 300
Диапазон зажима (внутрений диаметр), мм 55 - 150 62 - 170 62 - 170 62 - 170 70 - 210 90 - 290 70 - 210 90 - 290
Вес, кг 11 18 18 17 29,5 47 27 47

НАЗНАЧЕНИЕ:

Данные патроны относятся к американскому стандартному типу «камлок» и обладают поворотными твердыми кулачками.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяются для закрепления деталей или инструмента на оси шпинделя.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

  • точность захвата — 0,03 мм;
  • в стандартной комплектации: А-образный и шестигранный ключи, а также набор крепежных болтов;
  • материал корпуса — миханит, что в три раза по сравнению с обычными материалами повышает прочность патрона, а также делает удобным его использование при высокой скорости вращения.
