Резцы серии S-MVUNR/L (Blacksmith)

Резцы серии S-MVUNR/L (Blacksmith)
  • Производитель: BLACKSMITH

    Страна: Германия

  • Пластина: VNMG

    Крепление: комбинированный прижим

    Главный угол в плане: 93°

    Материал державки: сталь

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Резцы серии S-MVUNR/L (Blacksmith)

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Резцы серии S-MVUNR/L (Blacksmith)

Подобрать аналог

Вы выбрали: Резцы серии S-MVUNR/L (Blacksmith)

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

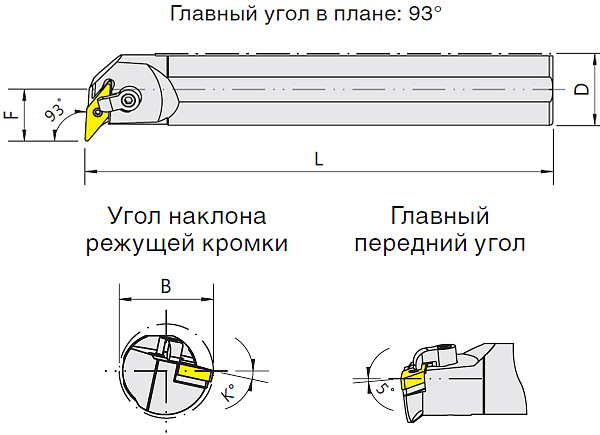

Модель D, мм F, мм L, мм B, мм K, ° Пластина Подкладная пластина Винт Кронштейн Шпилька Ключ
S25R-MVUNR/L16 25 20 200 37 12 VNMG 1604 SMV-322 LCS-513 CP50-22 CS7-6024 LW030, LW020
S32S-MVUNR/L16 32 22 250 40 12 VNMG 1604 SMV-322 LCS-513 CP50-22 CS7-6024 LW030, LW020
S40T-MVUNR/L16 40 27 300 50 15 VNMG 1604 SMV-322 LCS-513 CP50-22 CS7-6024 LW030, LW020

НАЗНАЧЕНИЕ:

Резец предназначен для растачивания отверстий. Изготовлен из стали. Без внутренних каналов для СОЖ.
Устанавливается двухсторонняя негативная пластина VNMG без задних углов с 4 режущими кромками.

Резец S-MVUNR/L, применение


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Резец является металлорежущим инструментом, который устанавливается на токарных станках. Резец предназначен для срезания слоя материала с заготовки точением для придания ей необходимой формы.


СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Каждый тип резца предназначен для определённых видов токарной обработки.

На всех резцах используются сменные неперетачиваемые твёрдосплавные многогранные пластины с покрытиями и стружколомами.  Пластины закрепляются на резце механически с помощью прихватов, кронштейнов или винтов - различных типов крепления.

Тип крепления пластины "M" - данный тип крепления является менее мощным, чем тип D, и применяется с негативными пластинами без задних углов преимущественно для выполнения тяжёлых черновых и получистовых токарных операций. Двойной зажим надёжно фиксирует пластину.

Резец может устанавливаться на токарный станок через переходную втулку, статический VDI-держатель или в специальный блок, закреплённый на револьверной голове станка. Выбор любого из этих вариантов установки резца зависит от модели станка. Закрепляется резец винтами.


ДЛЯ ВЫБОРА РЕЗЦА И ПЛАСТИНЫ:

1. Определить вид токарной обработки – проходное точение; подрезка торца; снятие фаски; нарезка внутренней или наружной резьбы; точение внутренних, наружных и торцевых канавок; отрезка деталей. Для некоторых разных видов токарной обработки можно использовать один резец и пластину.
2. Определить тип пластины, марку её твёрдого сплава, тип её покрытия и стружколома в зависимости от материала заготовки и типа обработки – черновой, получистовой, чистовой, финишной.
3. Определить габариты резца в зависимости от посадочных размеров на станке и размеров обрабатываемой заготовки.
4. Назначить режимы резания.
