Резцы серии S-MTQNR/L (Blacksmith)

Производитель: BLACKSMITH

Страна: Германия
Пластина: TNMG

Крепление: комбинированный прижим

Главный угол в плане: 105°

Материал державки: сталь

Связь с ведущим специалистом 8 800 1000 111

Узнать цену Заявка на лизинг

Узнать цену

Вы выбрали: Резцы серии S-MTQNR/L (Blacksmith)

Заказать лизинговый расчёт

Вы выбрали: Резцы серии S-MTQNR/L (Blacksmith)

Подобрать аналог

Вы выбрали: Резцы серии S-MTQNR/L (Blacksmith)

Сервис

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

ХАРАКТЕРИСТИКИ
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
ОТЗЫВЫ

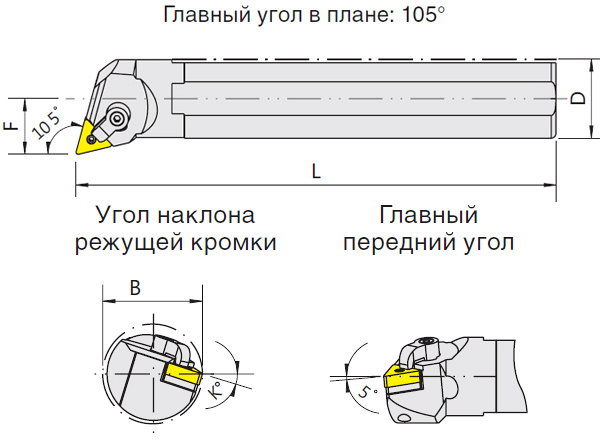

Модель:	D, мм	F, мм	L, мм	B, мм	K, °	Пластина	Подкладная пластина	Винт	Кронштейн	Шпилька	Ключ
S20R-MTQNR/L16	20	12.5	200	25	15	TNMG 1604	-	LCS-510	CP50-26	CS7-5018	LW025, LW020
S25R-MTQNR/L16	25	16	200	32	12	TNMG 1604	-	LCS-510	CP50-22	CS7-6024	LW030, LW020
S32S-MTQNR/L16	32	22.5	250	40	17	TNMG 1604	SMT-332	LCS-513	CP50-22	CS7-6024	LW030, LW020
S40T-MTQNR/L16	40	26.5	300	50	15	TNMG 1604	SMT-332	LCS-513	CP50-22	CS7-6030	LW030, LW020

НАЗНАЧЕНИЕ:

Резец предназначен для растачивания отверстий. Изготовлен из стали. Без внутренних каналов для СОЖ.
Устанавливается двухсторонняя негативная пластина TNMG без задних углов с 6 режущими кромками.

Резец S-MTQNR/L, применение

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Резец является металлорежущим инструментом, который устанавливается на токарных станках. Резец предназначен для срезания слоя материала с заготовки точением для придания ей необходимой формы.

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Каждый тип резца предназначен для определённых видов токарной обработки.

На всех резцах используются сменные неперетачиваемые твёрдосплавные многогранные пластины с покрытиями и стружколомами. Пластины закрепляются на резце механически с помощью прихватов, кронштейнов или винтов - различных типов крепления.

Тип крепления пластины "M" - данный тип крепления является менее мощным, чем тип D, и применяется с негативными пластинами без задних углов преимущественно для выполнения тяжёлых черновых и получистовых токарных операций. Двойной зажим надёжно фиксирует пластину.

Резец может устанавливаться на токарный станок через переходную втулку, статический VDI-держатель или в специальный блок, закреплённый на револьверной голове станка. Выбор любого из этих вариантов установки резца зависит от модели станка. Закрепляется резец винтами.

ДЛЯ ВЫБОРА РЕЗЦА И ПЛАСТИНЫ НЕОБХОДИМО:

1.Определить вид токарной обработки – проходное точение; подрезка торца; снятие фаски; нарезка внутренней или наружной резьбы; точение внутренних, наружных и торцевых канавок; отрезка деталей. Для некоторых разных видов токарной обработки можно использовать один резец и пластину.
2. Определить тип пластины, марку её твёрдого сплава, тип её покрытия и стружколома в зависимости от материала заготовки и типа обработки – черновой, получистовой, чистовой, финишной.
3. Определить габариты резца в зависимости от посадочных размеров на станке и размеров обрабатываемой заготовки.
4. Назначить режимы резания.
