Резцы серии S-MSKNR/L (Blacksmith)

Резцы серии S-MSKNR/L (Blacksmith)
  • Производитель: BLACKSMITH

    Страна: Германия

  • Пластина: SNMG

    Крепление: комбинированный прижим

    Главный угол в плане: 75°

    Материал державки: сталь

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Резцы серии S-MSKNR/L (Blacksmith)

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Резцы серии S-MSKNR/L (Blacksmith)

Подобрать аналог

Вы выбрали: Резцы серии S-MSKNR/L (Blacksmith)

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

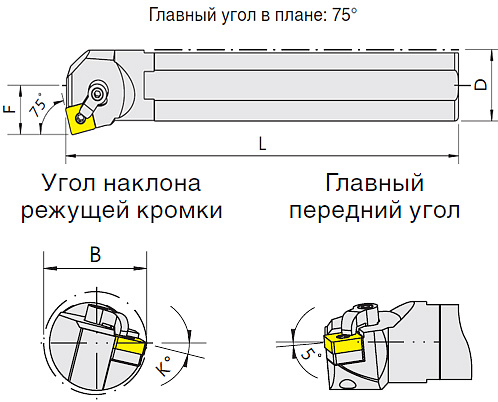

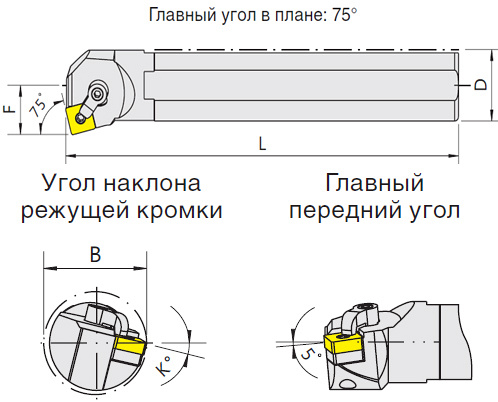

Модель: D, мм F, мм L, мм B, мм K, ° Пластина Подкладная пластина Винт Кронштейн Шпилька Ключ
S20R-MSKNR/L12 20 13 200 25 17 SNMG 1204 - LCS-511 CP50-26 CS7-5018 LW025
S25R-MSKNR/L12 25 17 200 32 14 SNMG 1204 - LCS-511 CP50-22 CS7-6024 LW025, LW030
S32S-MSKNR/L12 32 22 250 40 14 SNMG 1204 SMC-432 LCS-617 CP50-22 CS7-6030 LW030
S40T-MSKNR/L12 40 27 300 50 15 SNMG 1204 SMC-432 LCS-617 CP50-22 CS7-6030 LW030

НАЗНАЧЕНИЕ:

Резец предназначен для растачивания отверстий. Изготовлен из стали. Без внутренних каналов для СОЖ.

Устанавливается двухсторонняя негативная пластина SNMG без задних углов с 8 режущими кромками.

Резец S-MCLNR/L, применение


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Резец является металлорежущим инструментом, который устанавливается на токарных станках. Резец предназначен для срезания слоя материала с заготовки точением для придания ей необходимой формы.


СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Каждый тип резца предназначен для определённых видов токарной обработки.

На всех резцах используются сменные неперетачиваемые твёрдосплавные многогранные пластины с покрытиями и стружколомами.  Пластины закрепляются на резце механически с помощью прихватов, кронштейнов или винтов - различных типов крепления.

Тип крепления пластины "M" - данный тип крепления является менее мощным, чем тип D, и применяется с негативными пластинами без задних углов преимущественно для выполнения тяжёлых черновых и получистовых токарных операций. Двойной зажим надёжно фиксирует пластину.

Резец может устанавливаться на токарный станок через переходную втулку, статический VDI-держатель или в специальный блок, закреплённый на револьверной голове станка. Выбор любого из этих вариантов установки резца зависит от модели станка. Закрепляется резец винтами.


ДЛЯ ВЫБОРА РЕЗЦА И ПЛАСТИНЫ НЕОБХОДИМО:

1. Определить вид токарной обработки – проходное точение; подрезка торца; снятие фаски; нарезка внутренней или наружной резьбы; точение внутренних, наружных и торцевых канавок; отрезка деталей. Для некоторых разных видов токарной обработки можно использовать один резец и пластину.
2. Определить тип пластины, марку её твёрдого сплава, тип её покрытия и стружколома в зависимости от материала заготовки и типа обработки – черновой, получистовой, чистовой, финишной.
3. Определить габариты резца в зависимости от посадочных размеров на станке и размеров обрабатываемой заготовки.
4. Назначить режимы резания.
