Резцы серии S-MCLNR/L (Blacksmith)

В наличии

Производитель: BLACKSMITH

Страна: Германия
Пластина: CNMG

Крепление: комбинированный прижим

Главный угол в плане: 95°

Материал державки: сталь

Связь с ведущим специалистом 8 800 1000 111

Узнать цену Заявка на лизинг

Узнать цену

Вы выбрали: Резцы серии S-MCLNR/L (Blacksmith)

Заказать лизинговый расчёт

Вы выбрали: Резцы серии S-MCLNR/L (Blacksmith)

Подобрать аналог

Вы выбрали: Резцы серии S-MCLNR/L (Blacksmith)

Сервис

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

ХАРАКТЕРИСТИКИ
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
ОТЗЫВЫ

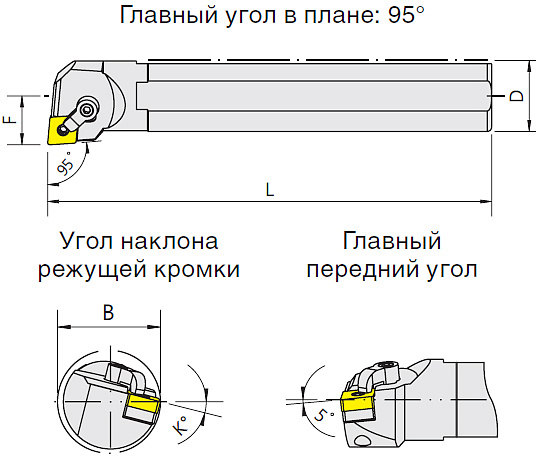

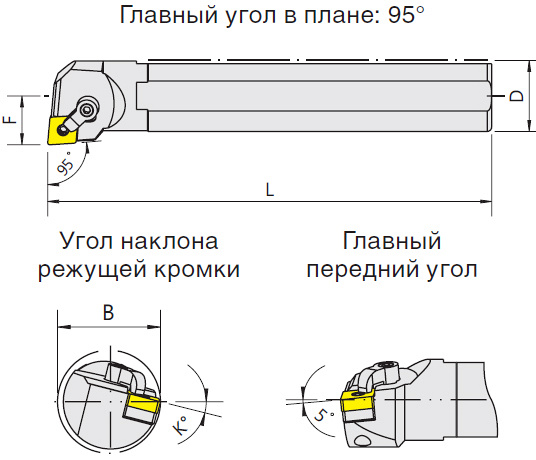

Модель	D, мм	F, мм	L, мм	B, мм	K, °	Пластина	Подкладная пластина	Винт	Кронштейн	Шпилька	Ключ
S16Q-MCLNR/L12	16	11	180	20	20	CNMG 1204	-	LCS-511	CP50-26	CS7-5018	LW025
S20R-MCLNR/L12	20	13	200	25	17	CNMG 1204	-	LCS-511	CP50-26	CS7-5018	LW025
S25R-MCLNR/L12	25	17	200	32	14	CNMG 1204	-	LCS-511	CP50-22	CS7-6024	LW030, LW025
S32S-MCLNR/L12	32	22	250	40	14	CNMG 1204	SMC-432	LCS-617	CP50-22	CS7-6030	LW030
S40T-MCLNR/L12	40	27	300	50	12	CNMG 1204	SMC-432	LCS-617	CP50-22	CS7-6030	LW030
S40T-MCLNR/L16	40	27	300	50	11	CNMG 1606	SMC-533	LCS-0822	CP50-22	CS7-6030	LW030

НАЗНАЧЕНИЕ:

Резец предназначен для растачивания отверстий. Изготовлен из стали. Без внутренних каналов для СОЖ. Устанавливается двухсторонняя негативная пластина CNMG без задних углов с 4 режущими кромками.

Резец S-MCLNR/L, применение

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Резец является металлорежущим инструментом, который устанавливается на токарных станках. Резец предназначен для срезания слоя материала с заготовки точением для придания ей необходимой формы.

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Каждый тип резца предназначен для определённых видов токарной обработки.

На всех резцах используются сменные неперетачиваемые твёрдосплавные многогранные пластины с покрытиями и стружколомами. Пластины закрепляются на резце механически с помощью прихватов, кронштейнов или винтов - различных типов крепления.

Тип крепления пластины "M" - данный тип крепления является менее мощным, чем тип D, и применяется с негативными пластинами без задних углов преимущественно для выполнения тяжёлых черновых и получистовых токарных операций. Двойной зажим надёжно фиксирует пластину.

Резец может устанавливаться на токарный станок через переходную втулку, статический VDI-держатель или в специальный блок, закреплённый на револьверной голове станка. Выбор любого из этих вариантов установки резца зависит от модели станка. Закрепляется резец винтами.

ДЛЯ ВЫБОРА РЕЗЦА И ПЛАСТИНЫ НЕОБХОДИМО:

1. Определить вид токарной обработки – проходное точение; подрезка торца; снятие фаски; нарезка внутренней или наружной резьбы; точение внутренних, наружных и торцевых канавок; отрезка деталей. Для некоторых разных видов токарной обработки можно использовать один резец и пластину.
2. Определить тип пластины, марку её твёрдого сплава, тип её покрытия и стружколома в зависимости от материала заготовки и типа обработки – черновой, получистовой, чистовой, финишной.
3. Определить габариты резца в зависимости от посадочных размеров на станке и размеров обрабатываемой заготовки.
4. Назначить режимы резания.
