Резцы серии C-SDQCR/L (Blacksmith)

Резцы серии C-SDQCR/L (Blacksmith)
  • Производитель: BLACKSMITH

    Страна: Германия

  • Пластина: DC_T

    Крепление: прижим винтом

    Главный угол в плане: 107,5°

    Материал державки: твердый сплав

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Резцы серии C-SDQCR/L (Blacksmith)

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Резцы серии C-SDQCR/L (Blacksmith)

Подобрать аналог

Вы выбрали: Резцы серии C-SDQCR/L (Blacksmith)

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

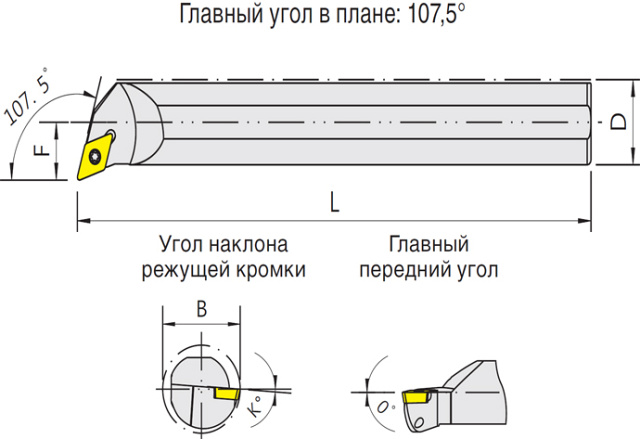

Модель D, мм F, мм L, мм B, мм K, ° Пластина Винт Ключ
S10M-SDQCR/L07 10 7 150 13 10 DCMT 0702 CS25060 TF-7
S12M-SDQCR/L07 12 9 150 16 8 DCMT 0702 CS25060 TF-7
S16Q-SDQCR/L07 16 11 180 20 6 DCMT 0702 CS25060 TF-7
S20R-SDQCR/L07 20 13 200 25 6 DCMT 0702 CS25060 TF-7
S16Q-SDQCR/L11 16 11 180 20 6 DCMT 11T3 CS35095 TF-15
S20R-SDQCR/L11 20 13 200 25 8 DCMT 11T3 CS35095 TF-15
S25R-SDQCR/L11 25 17 200 32 4 DCMT 11T3 CS35095 TF-15
S32S-SDQCR/L11 32 20 250 39 4 DCMT 11T3 CS35095 TF-15

НАЗНАЧЕНИЕ:

Резец предназначен для растачивания отверстий. Изготовлен из твёрдого сплава. Без внутренних каналов для СОЖ.

Устанавливается односторонняя позитивная пластина DCMT с задними углами с 2 режущими кромками.

Резец C-SDQCR/L, применение


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Резец является металлорежущим инструментом, который устанавливается на токарных станках. Резец предназначен для срезания слоя материала с заготовки точением для придания ей необходимой формы.


СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Каждый тип резца предназначен для определённых видов токарной обработки.

На всех резцах используются сменные неперетачиваемые твёрдосплавные многогранные пластины с покрытиями и стружколомами.  Пластины закрепляются на резце механически с помощью прихватов, кронштейнов или винтов - различных типов крепления.

Тип крепления пластины "S" - данный тип крепления является самым лёгким и применяется с позитивными пластинами с задними углами преимущественно для выполнения лёгких получистовых, чистовых и финишных токарных операций. Используется на всех малогабаритных резцах. Совсем не мешает сходу стружки. Одинарный зажим в виде винта надёжно фиксирует пластину.

Резец изготовлен из твёрдого сплава, что значительно уменьшает вибрации при токарной обработке.

Резец может устанавливаться на токарный станок через переходную втулку, статический VDI-держатель или в специальный блок, закреплённый на револьверной голове станка. Выбор любого из этих вариантов установки резца зависит от модели станка. Закрепляется резец винтами.


ДЛЯ ВЫБОРА РЕЗЦА И ПЛАСТИНЫ НЕОБХОДИМО:

1. Определить вид токарной обработки – проходное точение; подрезка торца; снятие фаски; нарезка внутренней или наружной резьбы; точение внутренних, наружных и торцевых канавок; отрезка деталей. Для некоторых разных видов токарной обработки можно использовать один резец и пластину.
2. Определить тип пластины, марку её твёрдого сплава, тип её покрытия и стружколома в зависимости от материала заготовки и типа обработки – черновой, получистовой, чистовой, финишной.
3. Определить габариты резца в зависимости от посадочных размеров на станке и размеров обрабатываемой заготовки.
4. Назначить режимы резания.
