Резцы серии SCLCR/L-N (Blacksmith)

В наличии

Производитель: BLACKSMITH

Страна: Германия
Пластина: CC_T

Крепление: прижим винтом

Главный угол в плане: 95°

Связь с ведущим специалистом 8 800 1000 111

Узнать цену Заявка на лизинг

Узнать цену

Вы выбрали: Резцы серии SCLCR/L-N (Blacksmith)

Заказать лизинговый расчёт

Вы выбрали: Резцы серии SCLCR/L-N (Blacksmith)

Подобрать аналог

Вы выбрали: Резцы серии SCLCR/L-N (Blacksmith)

Сервис

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

ХАРАКТЕРИСТИКИ
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
ОТЗЫВЫ

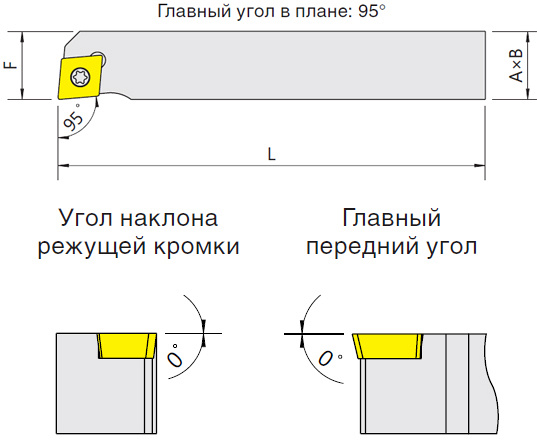

Модель	A, мм	B, мм	L, мм	F, мм	Пластина	Винт	Ключ
SCLCR/L-0808H06N	8	8	100	8	CCMT 0602	CS25060	FT-7
SCLCR/L-1010H06N	10	10	100	10	CCMT 0602	CS25060	FT-7
SCLCR/L-1212H09N	12	12	100	12	CCMT 09T3	CS35090	FT-15
SCLCR/L-1616H09N	16	16	100	16	CCMT 09T3	CS35090	FT-15
SCLCR/L-1212K09N	12	12	125	12	CCMT 09T3	CS35090	FT-15
SCLCR/L-1616K09N	16	16	125	16	CCMT 09T3	CS35090	FT-15

НАЗНАЧЕНИЕ:

Резец предназначен для проходного контурного точения, снятия фаски и подрезки торца.

Форма резца "N" применяется преимущественно в автоматах продольного точения.

Устанавливается односторонняя позитивная пластина CCMT с задними углами с 2 режущими кромками.

Применение Резец SCLCR/L-N

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Резец является металлорежущим инструментом, который устанавливается на токарных станках. Резец предназначен для срезания слоя материала с заготовки точением для придания ей необходимой формы.

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Каждый тип резца предназначен для определённых видов токарной обработки.

На всех резцах используются сменные неперетачиваемые твёрдосплавные многогранные пластины с покрытиями и стружколомами. Пластины закрепляются на резце механически с помощью прихватов, кронштейнов или винтов - различных типов крепления.

Тип крепления пластины "S" - данный тип крепления является самым лёгким и применяется с позитивными пластинами с задними углами преимущественно для выполнения лёгких получистовых, чистовых и финишных токарных операций. Используется на всех малогабаритных резцах. Совсем не мешает сходу стружки. Одинарный зажим в виде винта надёжно фиксирует пластину.

ДЛЯ ВЫБОРА РЕЗЦА И ПЛАСТИНЫ НЕОБХОДИМО:

1. Определить вид токарной обработки – проходное точение; подрезка торца; снятие фаски; нарезка внутренней или наружной резьбы; точение внутренних, наружных и торцевых канавок; отрезка деталей. Для некоторых разных видов токарной обработки можно использовать один резец и пластину.
2. Определить тип пластины, марку её твёрдого сплава, тип её покрытия и стружколома в зависимости от материала заготовки и типа обработки – черновой, получистовой, чистовой, финишной.
3. Определить габариты резца в зависимости от посадочных размеров на станке и размеров обрабатываемой заготовки.
4. Назначить режимы резания.
