Резцы серии MSKNR/L (Blacksmith)

Резцы серии MSKNR/L (Blacksmith)
  • Производитель: BLACKSMITH     Страна: Германия
  • Пластина: SNMG

    Крепление: комбинированный прижим

    Главный угол в плане: 75°


  • Сервис

Связь с ведущим специалистом

+375 25 959 26 47

/

+375 25 608 44 81

Узнать цену

×

Вы выбрали: Резцы серии MSKNR/L (Blacksmith)

Заказать лизинговый расчёт

×

Вы выбрали: Резцы серии MSKNR/L (Blacksmith)

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования.
Информация в разделе сервис и по телефону+ 375 25 608 44 81

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Резец предназначен для проходного точения, снятия фаски и подрезки торца.

Устанавливается двухсторонняя негативная пластина SNMG без задних углов с 8 режущими кромками.

Применение Резец MSKNR/L


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Резец является металлорежущим инструментом, который устанавливается на токарных станках. Резец предназначен для срезания слоя материала с заготовки точением для придания ей необходимой формы.


СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Каждый тип резца предназначен для определённых видов токарной обработки.

На всех резцах используются сменные неперетачиваемые твёрдосплавные многогранные пластины с покрытиями и стружколомами.  Пластины закрепляются на резце механически с помощью прихватов, кронштейнов или винтов - различных типов крепления.

Тип крепления пластины "M" - данный тип крепления является менее мощным, чем тип D, и применяется с негативными пластинами без задних углов преимущественно для выполнения тяжёлых черновых и получистовых токарных операций. Двойной зажим надёжно фиксирует пластину.


ДЛЯ ВЫБОРА РЕЗЦА И ПЛАСТИНЫ НЕОБХОДИМО:

1. Определить вид токарной обработки – проходное точение; подрезка торца; снятие фаски; нарезка внутренней или наружной резьбы; точение внутренних, наружных и торцевых канавок; отрезка деталей. Для некоторых разных видов токарной обработки можно использовать один резец и пластину.
2. Определить тип пластины, марку её твёрдого сплава, тип её покрытия и стружколома в зависимости от материала заготовки и типа обработки – черновой, получистовой, чистовой, финишной.
3. Определить габариты резца в зависимости от посадочных размеров на станке и размеров обрабатываемой заготовки.
4. Назначить режимы резания.

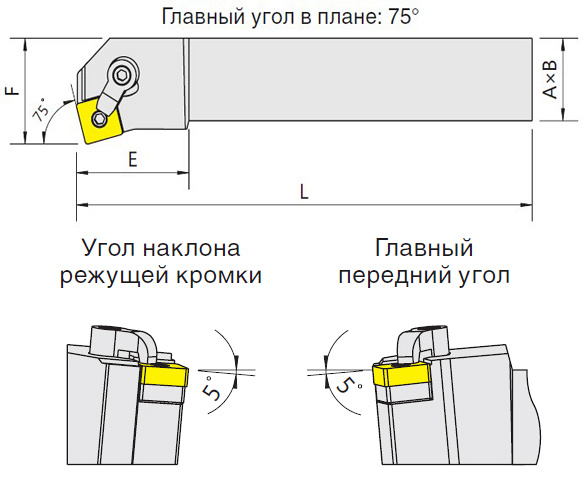

Модель A, мм B, мм L, мм E, мм F, мм Пластина Подкладная пластина Винт Кронштейн Шпилька Ключ
MSKNR/L-2020K12 20 20 125 37 25 SNMG 1204 SMS-432 LCS-617 CP50-22 CS7-6030 LW030
MSKNR/L-2525M12 25 25 150 37 32 SNMG 1204 SMS-432 LCS-617 CP50-22 CS7-6030 LW030
MSKNR/L-3232P12 32 32 170 42 40 SNMG 1204 SMS-432 LCS-617 CP50-22 CS7-6030 LW030
MSKNR/L-2525M15 25 25 150 37 32 SNMG 1504 SMS-533 LCS-0822 CP50-22 CS7-6030 LW030
MSKNR/L-3232P15 32 32 170 42 40 SNMG 1504 SMS-533 LCS-0822 CP50-22 CS7-6030 LW030
