Резцы серии MCRNR/L (Blacksmith)

Производитель: BLACKSMITH

Страна: Германия
Пластина: CNMG

Крепление: комбинированный прижим

Главный угол в плане: 75°

Связь с ведущим специалистом 8 800 1000 111

Узнать цену Заявка на лизинг

Узнать цену

Вы выбрали: Резцы серии MCRNR/L (Blacksmith)

Заказать лизинговый расчёт

Вы выбрали: Резцы серии MCRNR/L (Blacksmith)

Подобрать аналог

Вы выбрали: Резцы серии MCRNR/L (Blacksmith)

Сервис

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

ХАРАКТЕРИСТИКИ
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
ОТЗЫВЫ

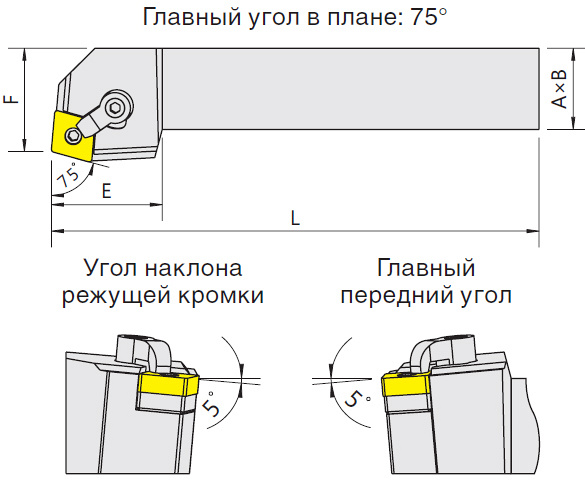

Модель	A, мм	B, мм	L, мм	E, мм	F, мм	Пластина	Подкладная пластина	Винт	Кронштейн	Шпилька	Ключ
MCRNR/L-2020K12	20	20	125	37	25	CNMG 1204	SMC-432	LCS-617	CP50-22	CS7-6030	LW030
MCRNR/L-2525M12	25	25	150	34	32	CNMG 1204	SMC-432	LCS-617	CP50-22	CS7-6030	LW030
MCRNR/L-3232P12	32	32	170	40	40	CNMG 1204	SMC-432	LCS-617	CP50-22	CS7-6030	LW030

НАЗНАЧЕНИЕ:

Резец предназначен для проходного точения, снятия фаски и подрезки торца.

Устанавливается двухсторонняя негативная пластина CNMG без задних углов с 4 режущими кромками.

Применение Резец MCRNR/L

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Резец является металлорежущим инструментом, который устанавливается на токарных станках. Резец предназначен для срезания слоя материала с заготовки точением для придания ей необходимой формы.

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Каждый тип резца предназначен для определённых видов токарной обработки.

На всех резцах используются сменные неперетачиваемые твёрдосплавные многогранные пластины с покрытиями и стружколомами. Пластины закрепляются на резце механически с помощью прихватов, кронштейнов или винтов - различных типов крепления.

Тип крепления пластины "M" - данный тип крепления является менее мощным, чем тип D, и применяется с негативными пластинами без задних углов преимущественно для выполнения тяжёлых черновых и получистовых токарных операций. Двойной зажим надёжно фиксирует пластину.

ДЛЯ ВЫБОРА РЕЗЦА И ПЛАСТИНЫ НЕОБХОДИМО:

1. Определить вид токарной обработки – проходное точение; подрезка торца; снятие фаски; нарезка внутренней или наружной резьбы; точение внутренних, наружных и торцевых канавок; отрезка деталей. Для некоторых разных видов токарной обработки можно использовать один резец и пластину.
2. Определить тип пластины, марку её твёрдого сплава, тип её покрытия и стружколома в зависимости от материала заготовки и типа обработки – черновой, получистовой, чистовой, финишной.
3. Определить габариты резца в зависимости от посадочных размеров на станке и размеров обрабатываемой заготовки.
4. Назначить режимы резания.
