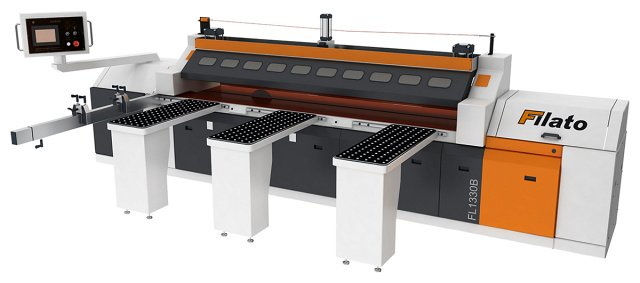

Панельная пила FILATO. Модель FL-1330B

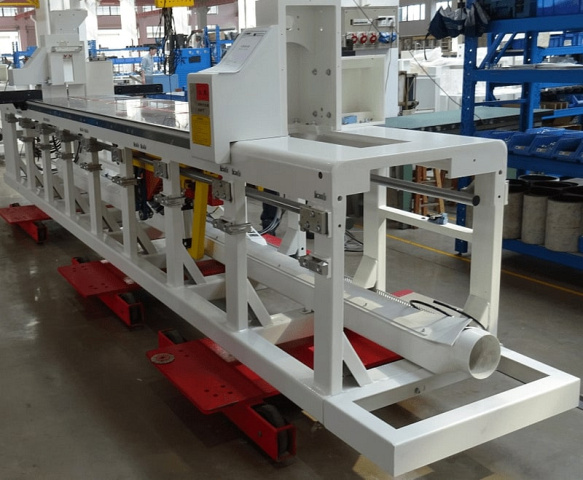

СТАНИНА

При проектировании конструкции станины применяются самые современные методы компьютерного моделирования. Нагрузки, воздействующие на конструкцию в процессе работы, математически просчитываются для устранения критических точек на изгиб и кручение.

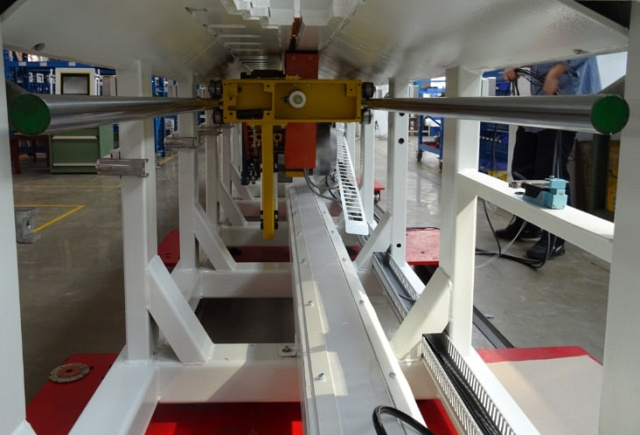

Круглые цилиндрические направляющие изготовлены из закалённой стали. Взаимное расположение станины и направляющих позволяет распределить вес пильной каретки таким образом, чтобы исключить возможные прогибы, которые отрицательно сказываются на качестве раскроя. Каждая станина проходит полный технологический цикл обработки, включающий в себя отжиг для снятия внутренних напряжений в сварных швах.

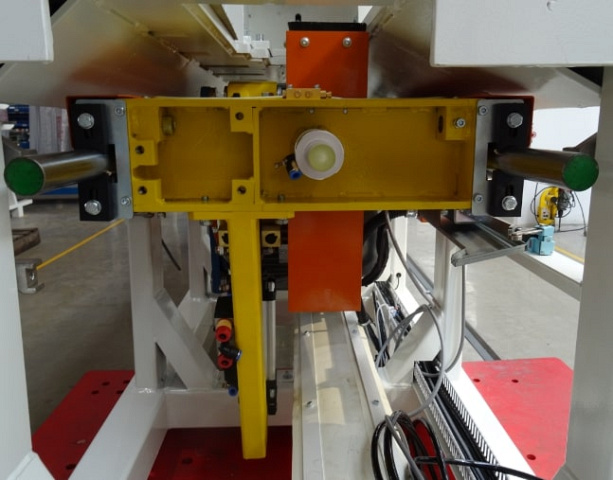

ПИЛЬНЫЙ УЗЕЛ

Пильный узел перемещается при помощи шестерни-рейки. Такая система применяется на всех современных раскроечных центрах. За перемещение пильного узла отвечает бесщеточный сервомотор, обеспечивающий равномерную скорость подачи рабочего инструмента.

Крепление дисковых пил осуществляется вне рабочей зоны станка при помощи зажимных фланцев с механической системой блокировки. Двигатель привода пил мощностью 11 кВт позволяет качественно раскраивать материал на скорости до 45 м/мин.

Вся длина пропила поделена на 4 зоны, в соответствии с которыми можно выбирать точку старта каретки в зависимости от ширины детали. Такая схема в значительной мере позволяет увеличить производительность станка.

РАБОЧИЕ ЗАГРУЗОЧНЫЕ СТОЛЫ

ЗАДНИЕ СТОЛЫ

Задние приемные столы (3 шт.) оснащены как механическими, так и пневматическими упорами. Такая парная конфигурация позволяет работать с двумя типоразмерами без перестановки упоров. Управление пневмоупорами осуществляется с пульта оператора. На торцах задних столов установлены металлические ролики, облегчающими снятие листов большой массы без повреждений.

МАССИВНЫЕ УПОРЫ

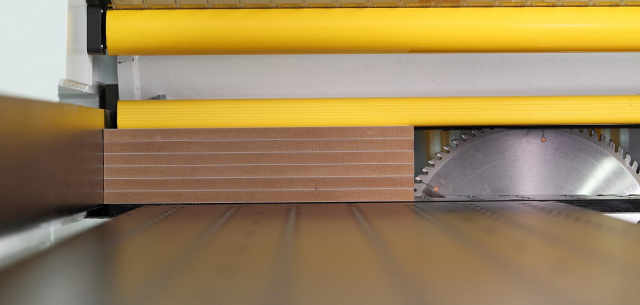

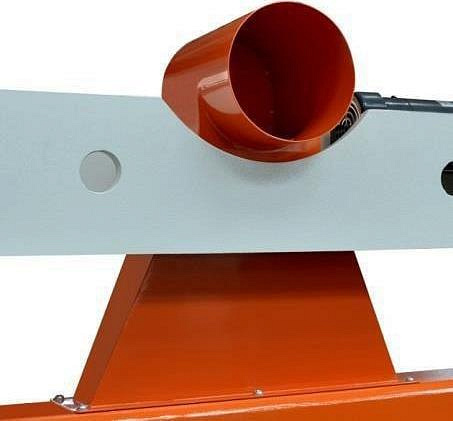

ПРИЖИМНАЯ БАЛКА

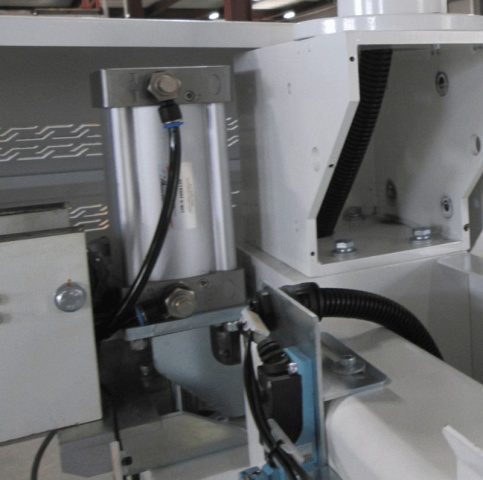

Привод верхнего прижима (прижимной балки) осуществляется от двух пневмоцилиндров, что обеспечивает жесткий и равномерный зажим плит во время раскроя.
