Пуансон PS.135.88.R08

Пуансон PS.135.88.R08
  • Производитель: ROLLERI     Страна: Италия
  • Угол при вершине: 88°

    Общая высота: 134,5 мм

    Макс. усилие: 45 т/м

  • Сервис

Связь с ведущим специалистом

+375 25 959 26 47

/

+375 25 608 44 81

Узнать цену

×

Вы выбрали: Пуансон PS.135.88.R08

Заказать лизинговый расчёт

×

Вы выбрали: Пуансон PS.135.88.R08

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования.
Информация в разделе сервис и по телефону+ 375 25 608 44 81

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ОТЗЫВЫ
НАЗНАЧЕНИЕ:

Пуансон гусевидного типа. Предназначен преимущественно для гибки деталей с большими и средними полками из различных вариантов толщин листового металла. Изготовлен из качественной конструкционной стали C45 (560 - 710 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности пуансона шлифованы.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Данным пуансоном возможна гибка листового металла на угол от 88° до 180°. Необходимый угол гибки может быть задан конкретной величиной вертикального перемещения траверсы листогиба, углом пуансона, закреплённого на ней, углом матрицы, а также углом пружинения конкретного материала, который подвергается гибке. Пуансон с большой величиной радиуса при вершине предназначен для гибки средних и больших толщин листового металла, пуансон с маленькой величиной радиуса при вершине предназначен для гибки маленьких толщин листового металла.

Пуансон является гибочным инструментом. Устанавливается на листогибочный пресс и предназначен для гибки листового металла под заданным углом. Пуансон применяется в паре с матрицей. Обрабатываемый лист металла помещается между матрицей и пуансоном. Пуансон оказывает непосредственное давление на обрабатываемый лист металла сверху, вдавливая его в матрицу. Тем самым, обрабатываемый лист металла сгибается по всей своей длине на заданный угол, повторяя (в некоторых случаях приблизительно) форму и угол пуансона и матрицы.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Для установки (стыковки) на листогибочном прессе нескольких пуансонов и чёткого выставления их на одном уровне крайне желательно использование переходников. Пуансоны закрепляются на траверсе листогиба, выставляются по линии гиба, а их вылет корректируется с помощью перемещения клиньев переходников. После этой корректировки пуансоны закрепляются многочисленными зажимными винтами вдоль боковых сторон.

Для быстрой установки и снятия пуансонов и матриц с листогибочного пресса используются специальные системы быстросменных креплений.

Возможно изготовление на заказ нестандартного гибочного инструмента любой длины и типоразмера - специальных матриц, пуансонов, подложек и т.п.

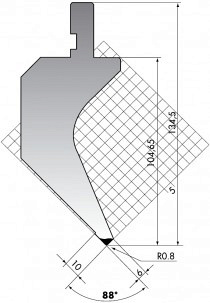

Модель PS.135-88-R08 PS.135-88-R08/C PS.135-88-R08/C/R PS.135-88-R08/F PS.135-88-R08/F/R
Длина пуансона, мм 835 415 415 805
(100+100+50+40+20+15+10+370+100)
805
(100+100+50+40+20+15+10+370+100)
H, мм 104,65 104,65 104,65 104,65 104,65
A, мм 134,5 134,5 134,5 134,5 134,5
R, мм 0,8 0,8 0,8 0,8 0,8
Максимальное усилие, т/м 45 45 45 45 45
Вес, кг 22 12,5 12,5 23 23

Стандартные длины

Пуансон PS.135-88-R08, стандартные длины

Пуансон PS.135-88-R08, стандартные длины

Пуансон PS.135-88-R08, стандартные длины
