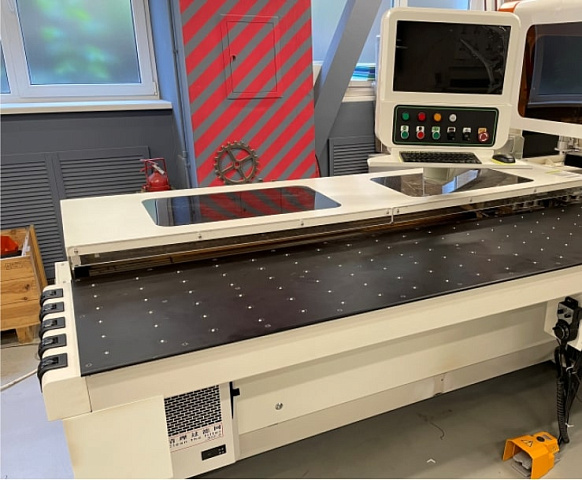

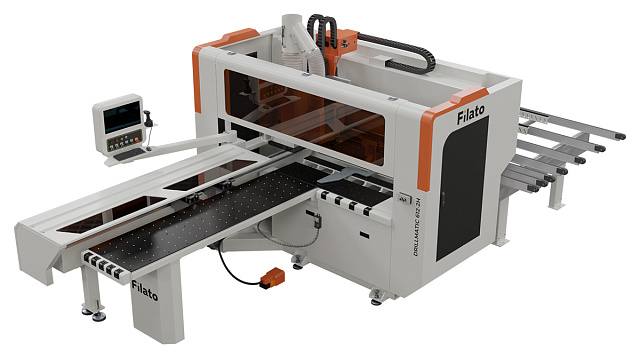

Сверлильно-присадочный центр с ЧПУ Filato Drillmatic 612-2H

Сверлильно-присадочный центр с ЧПУ Filato Drillmatic 612-2H
  • Производитель: Filato

    Страна: Китай

  • Количество присадочных голов: 2 шт.

    Конфигурация присадочных голов:

    Вертикаль: 12 / Горизонт.: 2+2, 2+2

    Вертикаль: 9

    Фрезерный узел:

    3,5 кВт / 18 000 об/мин

    Макс. ширина заготовки: 1200 мм

    Макс. скорость перемещения по осям

    X / Y: 130 / 80 м/мин

    Вес: 3800 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Сверлильно-присадочный центр с ЧПУ Filato Drillmatic 612-2H

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Сверлильно-присадочный центр с ЧПУ Filato Drillmatic 612-2H

Подобрать аналог

Вы выбрали: Сверлильно-присадочный центр с ЧПУ Filato Drillmatic 612-2H

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Filato Drillmatic 612-2H - сверлильно-присадочной центр с ЧПУ, предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов с 6 сторон и обеспечивает сверление всех карт присадки за один проход.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяются на производствах, где необходима повышенная гибкость. Эти станки не требуют перенастройки на каждую деталь, достаточно выбрать программу и установить заготовку. В памяти создается библиотека различных карт присадок, и станок может работать в поточном режиме без перенастроек.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

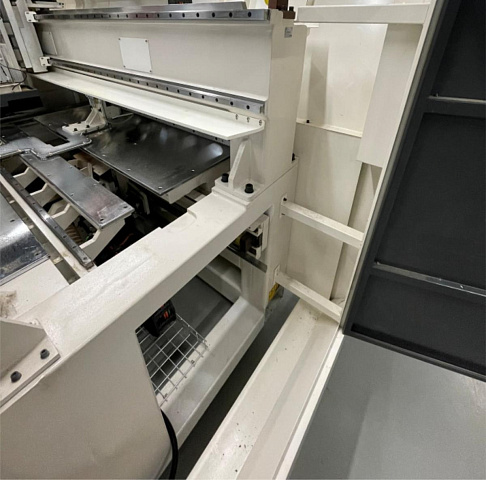

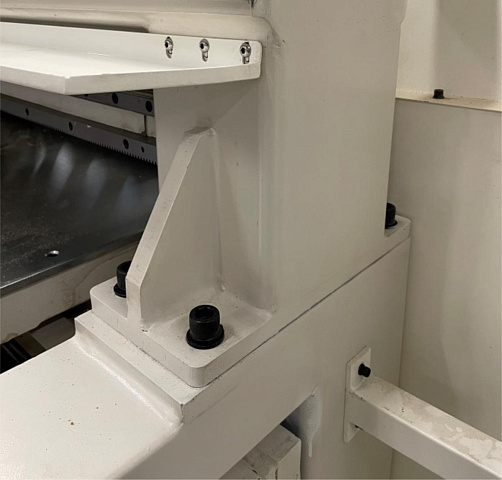

МАССИВНАЯ СТАНИНА СТАНКА

Станина станка сборная, выполнена из толстостенных стальных труб прямоугольного сечения толщиной 6-8 мм (усиленных до 40 мм в местах сопряжений), что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. За счет большой массы станка обеспечивается отличная виброустойчивость, а это, положительно сказывается на ресурсе узлов и долговечности инструмента.

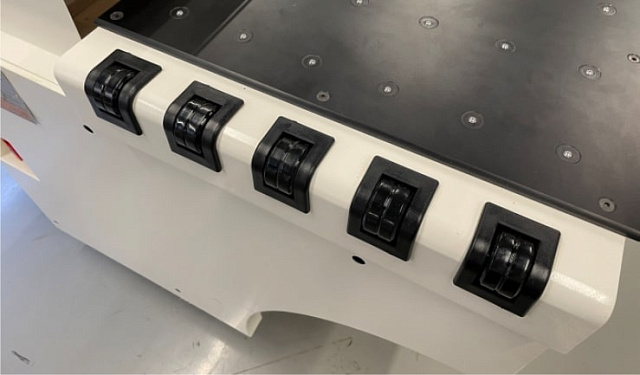

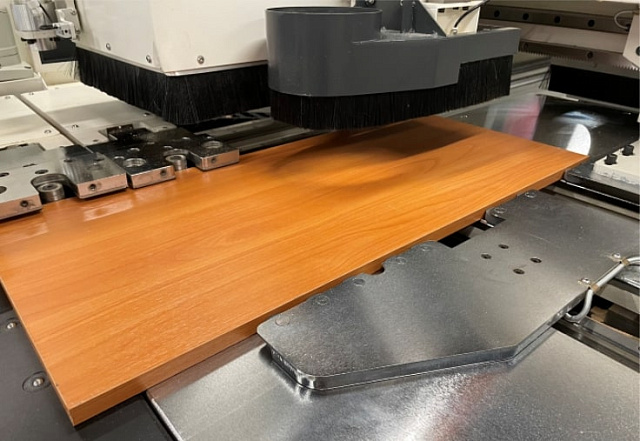

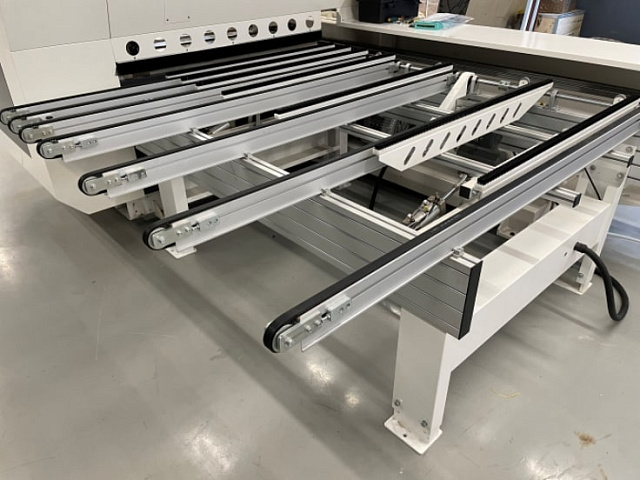

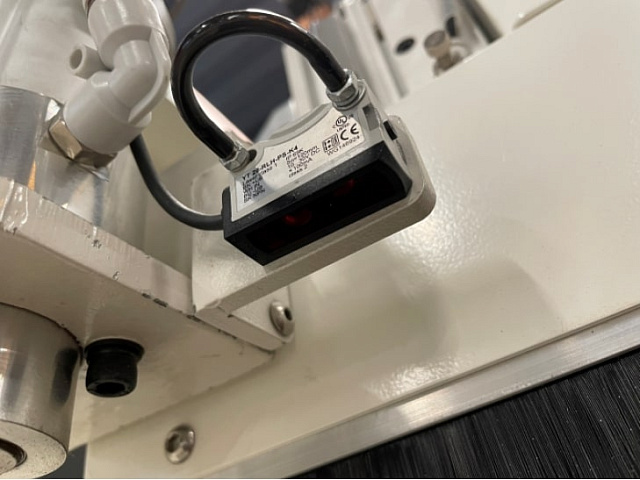

ЗАГРУЗКА И ВЫГРУЗКА ДЕТАЛЕЙ

Деталь загружается горизонтально и перемещается по специальному столу с «воздушной подушкой». На выходе станка предусмотрен автоматический конвейер разгрузки. Станок поддерживает два режима выгрузки заготовки из рабочей зоны: проходной режим и режим загрузки-выгрузки с одного стороны - что удобно при работе одному оператору.

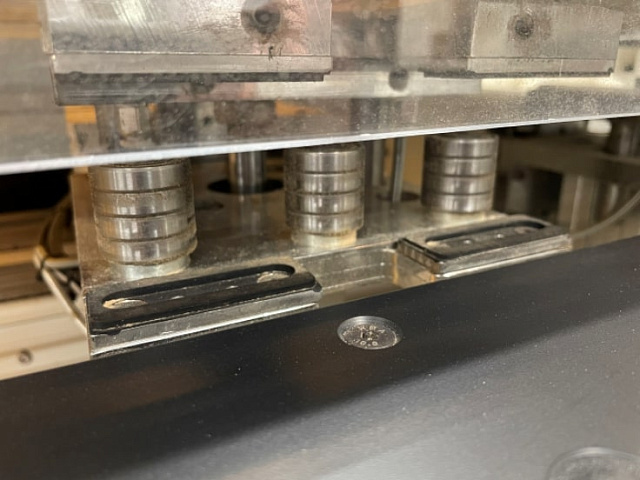

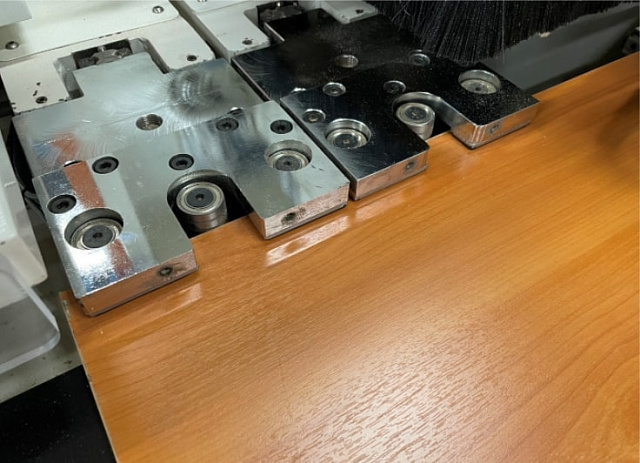

НЕЗАВИСИМЫЕ ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ

Предназначены для четкой и надежной фиксации заготовки во время ее технологического перемещения во время цикла присадки. В станке применяется два независимых захвата, управляемые в зависимости от программы оптимизации и выбранной карты присадки.

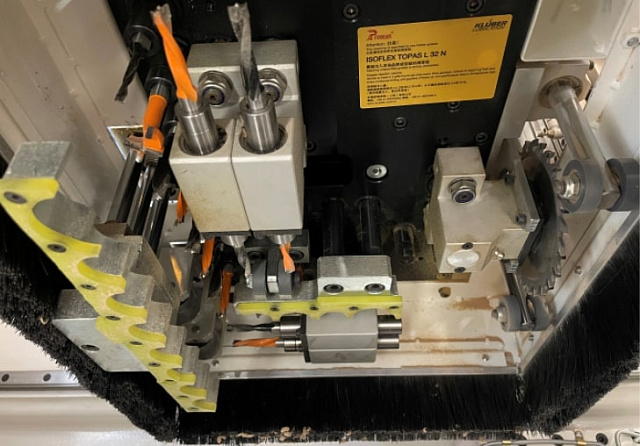

СВЕРЛИЛЬНО-ПРИСАДОЧНЫЕ ГОЛОВЫ «PROTEAN» (ТАЙВАНЬ)

Верхняя присадочная группа:

  • 12 вертикальных шпинделей (8+4);
  • 8 горизонтальных шпинделей (2+2 по оси X и 2+2 по оси Y);
  • 1 пазовальная пила.

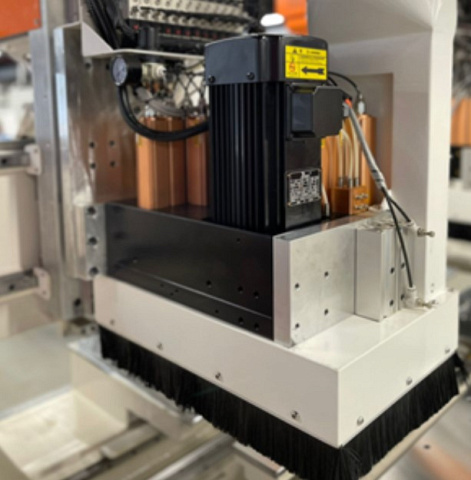

СВЕРЛИЛЬНО-ПРИСАДОЧНАЯ ГОЛОВА

Нижняя присадочная группа:

  • 9 вертикальных шпинделей.

Преимущества нижней присадочной групп:

  • Сверление одновременно двух деталей за одну установку.
  • Сверление деталей имеющих глухие отверстия с обеих сторон за одну установку.

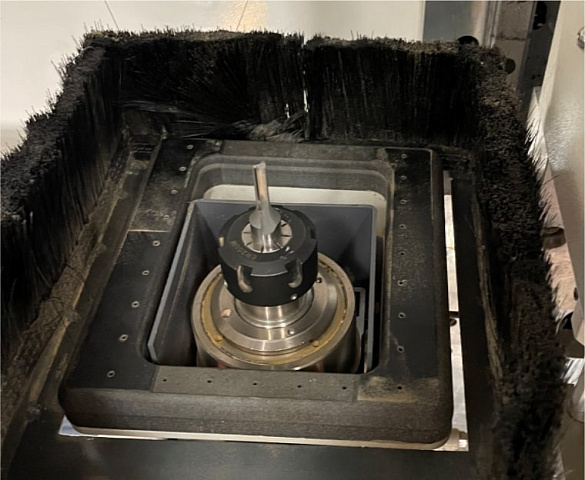

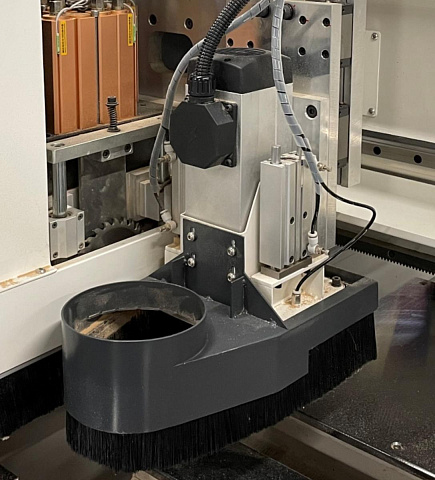

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 3,5 КВТ (ВЕРХНИЙ) + 3,5 КВТ (НИЖНИЙ)

В основу конструкции шпинделей положены лучшие конструктивные решения. Высокая частота вращения (18 000 об/мин) и достаточная мощность (3,5 / 3,5 кВт) дает возможность осуществлять качественную обработку деталей с высокой скоростью.

Охлаждение двигателя воздушное от вентилятора, установленного на валу шпинделя.

В последнее время функционал фрезерного узла востребован всё чаще и чаще, так как при производстве современной мебели учитываются конструктивные особенности помещений, где она будет эксплуатироваться в дальнейшем, а это: сложные вырезы под фурнитуры, скосы под плинтус и навески, фрезеровка радиусов на деталях и различные соединительные фрезеровки, в том числе в кухонных столешницах («еврозапил») и др.

Используемый обычно при обработке диаметр зажимаемого в цанге инструмента составляет 10 - 12 мм.

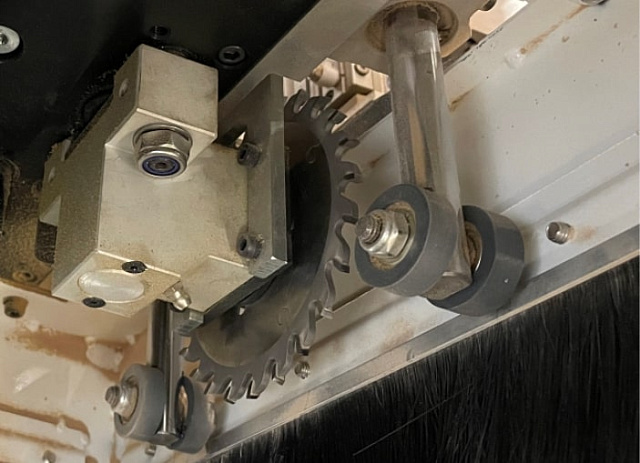

ПАЗОВАЛЬНАЯ ПИЛА

Пазовальный агрегат установлен непосредственно в сверлильной голове. Диаметр пазовальной пилы – 120 мм. Направление пазования определено движением заготовки вдоль длинной оси станка (ось Х). Функциональное назначение данного агрегата: выборка паза под установку задних стенок из ДВП и ХДФ для мебельных шкафов, а также выборку пазов в выдвижных ящиках для установки дна и др.

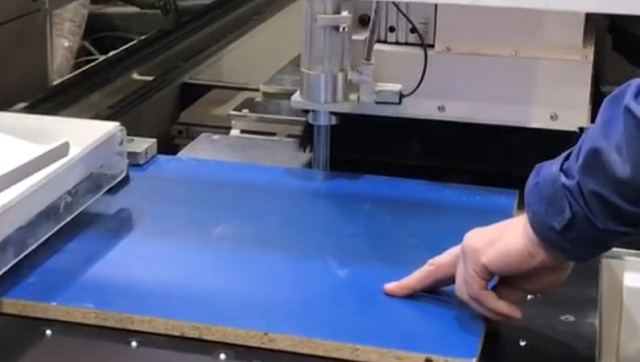

БАЗИРУЮЩИЙ УПОР

Упор установлен на сверлильной голове, что дает сохранение базирующего нуля на весь срок службы оборудования. И максимально удобное обслуживание.

СЕРВОДВИГАТЕЛИ «SYNTEC» (ТАЙВАНЬ)

Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя в соответствии с заданной программой при высокой скорости перемещения до 130 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях.

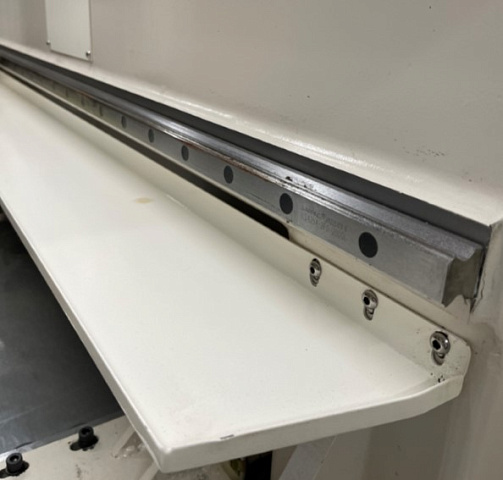

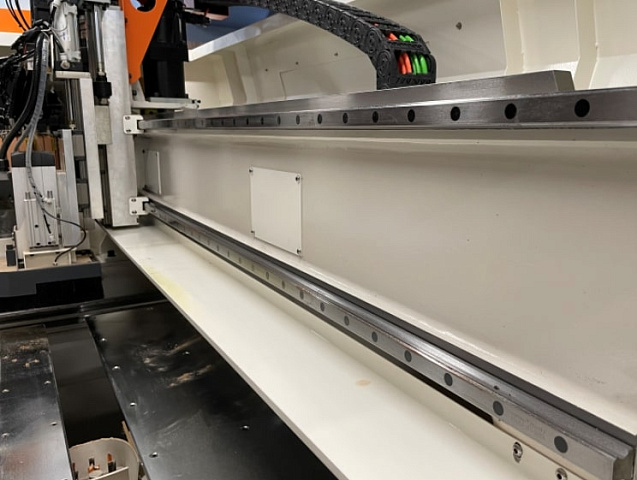

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ «LAPPING» (ТАЙВАНЬ)

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала, суппорта и высокооборотного шпинделя по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

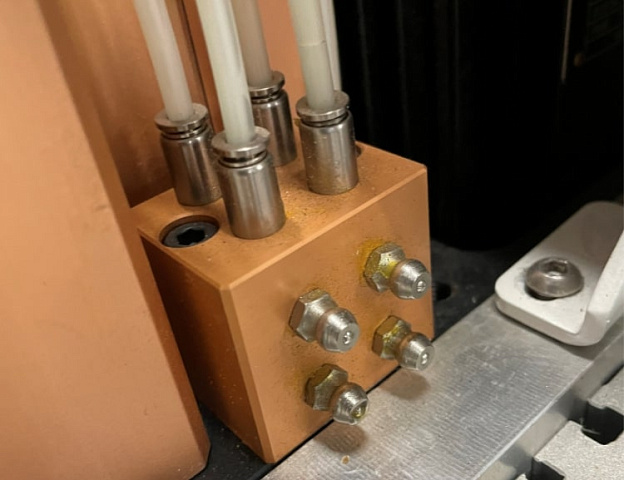

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ

Станция подачи смазки способны проработать без обслуживания весь срок службы оборудования. Данная система позволяет значительно снизить время на обслуживание станка и риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала. Превосходная защита от пыли, особенно в производстве мебели и деревообработке.

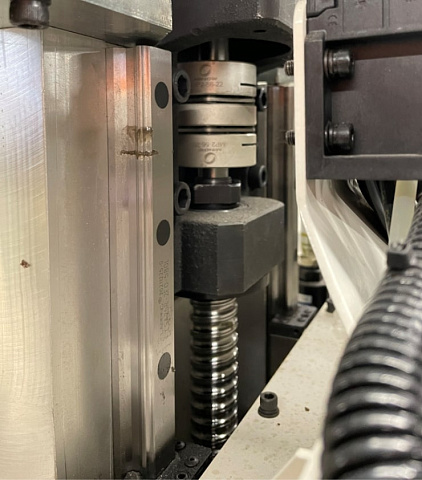

ВЫСОКОПРЕЦИЗИОННАЯ ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА «TBI» (ТАЙВАНЬ)

За счет исключения люфта обеспечивается высокоточное перемещение шпиндельной площадки по оси Z, а применение шарико-винтовой пары увеличенного сечения гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.

КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ – РЕЙКА ПО ОСЯМ X – Y «ROTALIN» (ГЕРМАНИЯ)

В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

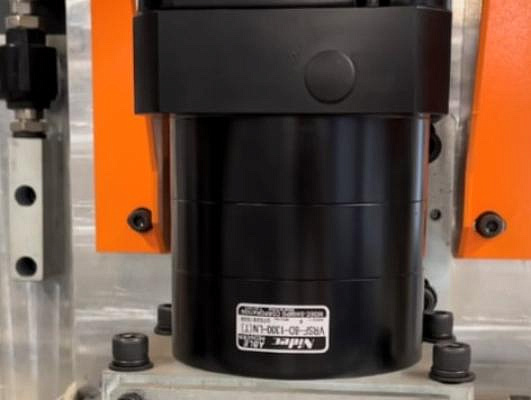

ПЛАНЕТАРНЫЕ РЕДУКТОРЫ «SHIMPO-NIDEC» (ЯПОНИЯ) ПО ОСЯМ X, Y

Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы «SHIMPO-NIDEC» позволили значительно улучшить показатели оборудования, а именно:
  1. Реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
  2. Получить гораздо более высокий КПД;
  3. Облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики;
  4. Уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации.



ШКАФ УПРАВЛЕНИЯ

Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф управления станком оснащен комплектующими ведущих мировых производителей (Schneider, Telemecanique) и скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.

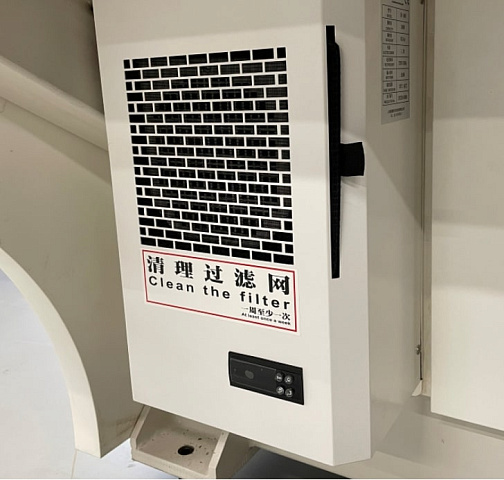

СИСТЕМА ПРИНУДИТЕЛЬНОГО КОНДИЦИОНИРОВАНИЯ ЭЛЕКТРОШКАФА

Кондиционер применяется для отвода выделяемого тепла из шкафа или для охлаждения воздуха внутри шкафа для защиты термочувствительных элементов.
Применение кондиционера повышает ресурс срок службы электрокомпонентов.

СИСТЕМА ПОДГОТОВКИ СЖАТОГО ВОЗДУХА

Позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования.

ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ ФИРМЫ «HPMONT»

Предназначен для управления двигателем шпинделя, где требуется высокая точность регулирования частоты вращения. Обеспечивает достижение максимального момента на валу двигателя и возможность прямого управления этим моментом.

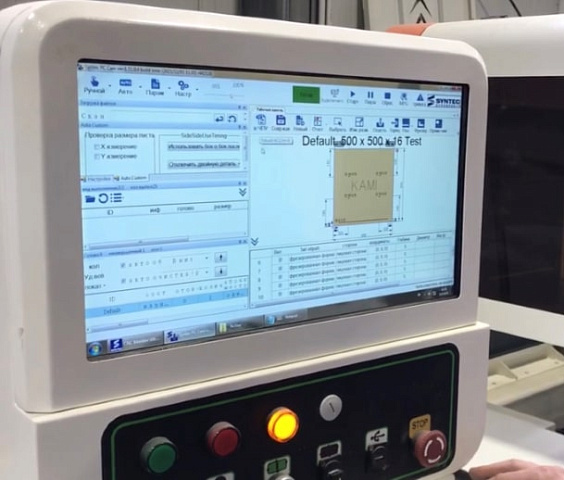

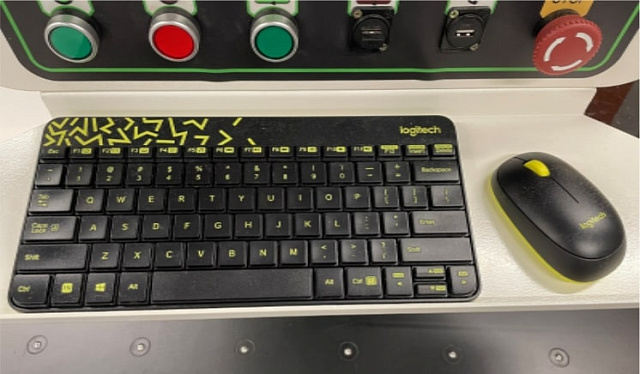

СИСТЕМА УПРАВЛЕНИЯ «SYNTEC» (ТАЙВАНЬ) + ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ НА РУССКОМ ЯЗЫКЕ

Простой и интуитивно понятный программный продукт, позволяющий при помощи набора команд и макросов задать обработку любой карты присадки. Программа обладает доступным графическим интерфейсом, наглядно демонстрирующим технологические карты присадок, и позволяет осуществлять импорт файлов из популярных программных комплексов по проектированию мебели. Такие как Базис-Мебельщик, К3 Мебель, bCAD.

Наличие интерфейсов USB, Ethernet значительно повышает удобство подключения различных внешних устройств, а также позволяет произвести подключение станка к локальной сети предприятия.

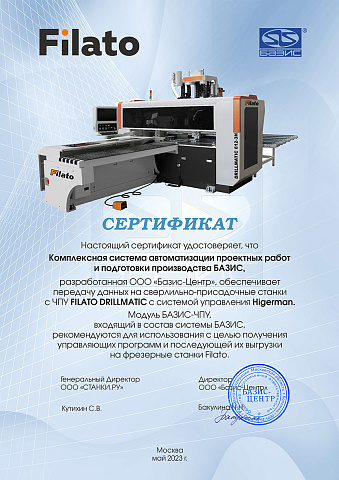

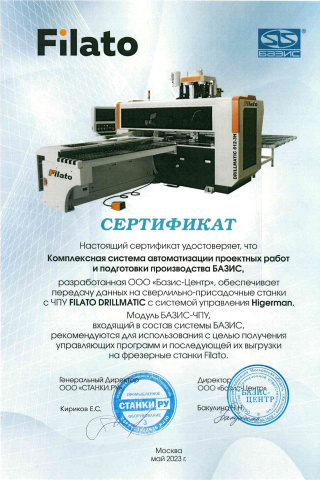

АДАПТАЦИЯ ДЛЯ РАБОТЫ С КОНСТРУКТОРСКИМ ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ

Полностью адаптирован для работы с популярным программным обеспечением для проектирования мебели: Базис-Мебельщик. Это является большим преимуществом, т.к. технологическое задание на станок отправляется непосредственно из ПО без дополнительных программных конвертеров.

СКАНЕР ДЛЯ РАБОТЫ СО ШТРИХ-КОДАМИ

Для удобства работы, а также для сокращения времени перехода на различные карты присадки станок оснащен сканером для считывания штрих-кодов. Данная система позволяет экономить до 20% рабочего времени, а также снизить влияние человеческого фактора, тем самым уменьшить количество брака.

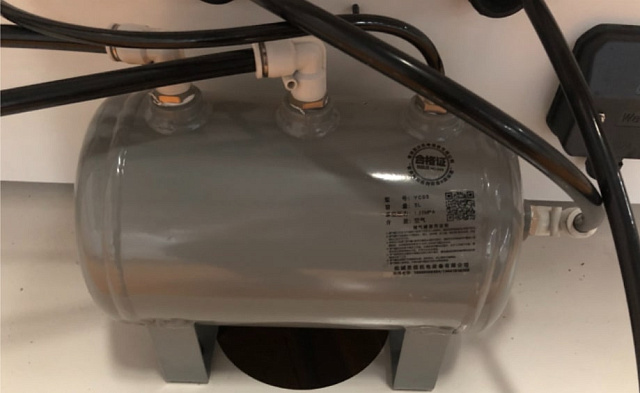

ВСТРОЕННЫЙ РЕСИВЕР С ОСУШИТЕЛЕМ

Сверлильноприсадочные станки во время цикла потребляют большое количество сжатого воздуха. Пневмосистема предприятия может давать кратковременные «просадки». При этом возникает риск недосверливания. Для исключения ошибок в станке предусмотрен дополнительный ресивер, который компенсирует недостаток давления в системе.

ПРОМЫШЛЕННЫЙ ВИХРЕВОЙ НАСОС (ПОДДУВ РАБОЧЕГО СТОЛА)

Встроенная воздуходувка обеспечивает постоянный обдув рабочего стола. Благодаря этому заготовка поддерживается воздушной подушкой и не контактирует с поверхностью стола. Это позволяет обрабатывать заготовки с деликатными поверхностями.

ЯЩИК ДЛЯ ИНСТРУМЕНТА (ЗИП)

Эргономичный инструментальный ящик включающий набор инструмента, смазочный комплект, набор ключей и т.д.

СИСТЕМА УДАЛЕННОЙ ДИАГНОСТИКИ (TELESERVIS)

Данная система диагностики неисправностей позволяет оперативно решать вопросы без необходимости выезда сервис-инженеров посредством удаленного доступа к стойке управления станком.



ВАРИАНТЫ КОНФИГУРАЦИИ СТАНКА:

ВЕРХНЯЯ ГРУППА №1

  • 12 вертикальных шпинделей;
  • 8 горизонтальных шпинделей:
    • 2 + 2 передний - задний торец;
    • 2 + 2 левый - правый торец;
  • 1 пазовальная пила;
  • 1 фрезерный шпиндель 3,5 кВт.

НИЖНЯЯ ГРУППА

  • 9 вертикальных шпинделей;
  • 1 фрезерный шпиндель 3,5 кВт.
Модель
Filato Drillmatic 612-2H
Габаритные размеры:

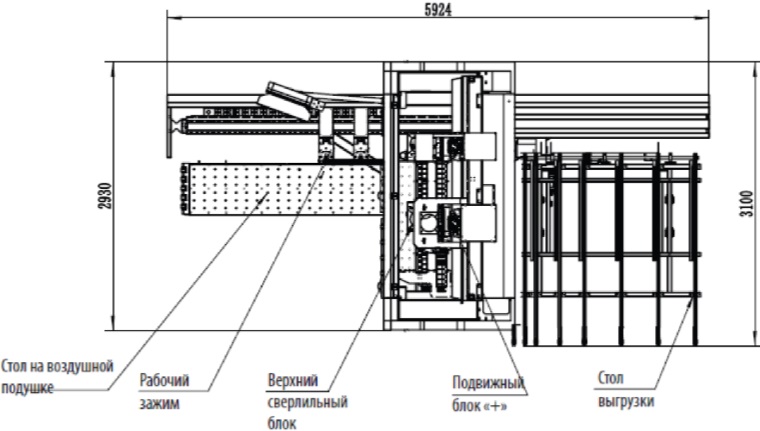

ГАБАРИТНАЯ СХЕМА УСТАНОВКИ:
