Тайвань
Макс. сечение заготовки: 100 х 260 мм
Количество шпинделей: 3 шт.
Скорость подачи: 4 - 30 м/мин
Мощность: 54 кВт
Вес: 3300 кг
• Пильный узел 30 кВт
• Применяется в производстве брусков «Таруки», клееного мебельного щита
• 4 приводных ролика в столе
НАЗНАЧЕНИЕ:

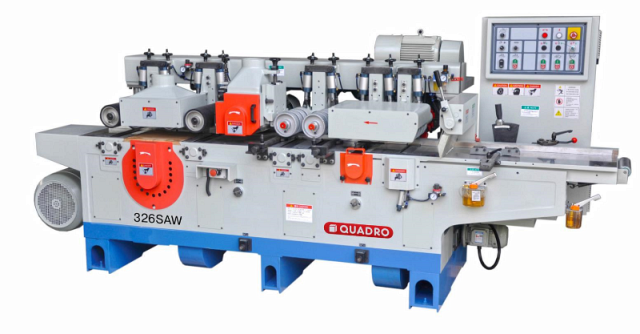

Предназначен для продольного двухстороннего фрезерования в размер по толщине заготовок из древесины с дальнейшей продольной распиловкой калиброванной заготовки на доски, бруски заданной толщины, а также раскроя досок на заготовки заданной ширины.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству брусков «Таруки», клееного мебельного щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, и другие деревообрабатывающие производства.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

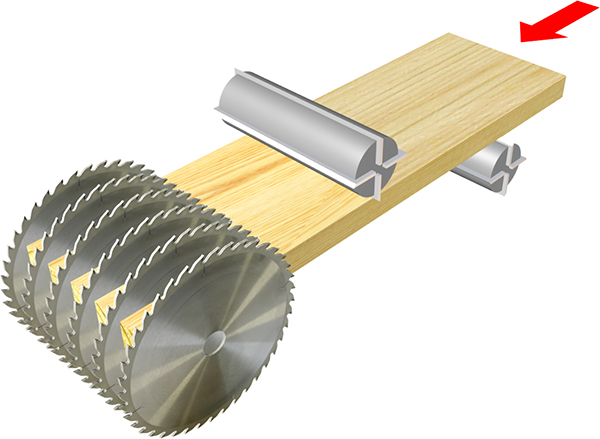

СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | ЧУГУННАЯ МАССИВНАЯ ЛИТАЯ СТАНИНА, ПРОШЕДШАЯ ТОЧНУЮ МЕХАНИЧЕСКУЮ ОБРАБОТКУ ЗА 1 УСТАНОВКУ А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |

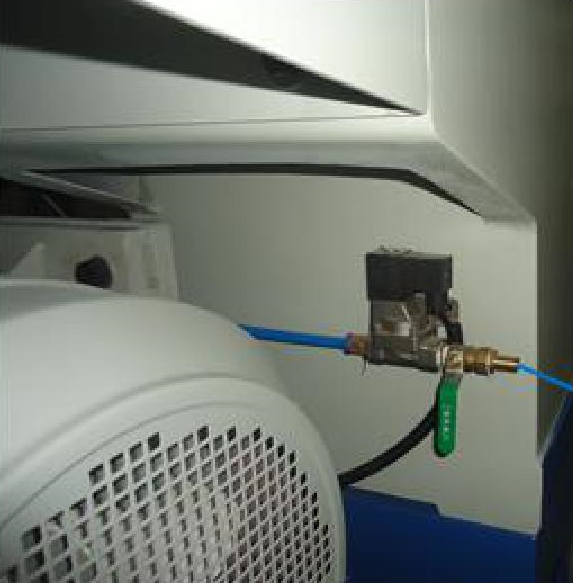

| | ОХЛАЖДЕНИЕ ПИЛ Для эффективного охлаждения пил во время работы станок оснащен отдельным штуцером для подключения воды для охлаждения. К данному штуцеру подключается шланг с внутренним диаметром Ø12 мм. Путем регулировки степени открытия регулировочного клапана можно регулировать объем воды, подаваемой в полый пильный вал. При включении двигателя подачи электромагнитный клапан штуцера автоматически открывается, и вода поступает внутрь полого пильного вала. При вращении вала вода выбрасывается на пилы, за счет чего достигается их охлаждение. При обработке сухих заготовок пользователю рекомендуется использовать охлаждение воздухом, для этого к тому же штуцеру подключается источник холодного воздуха. Такой способ охлаждения эффективно продлевает срок службы пил. |

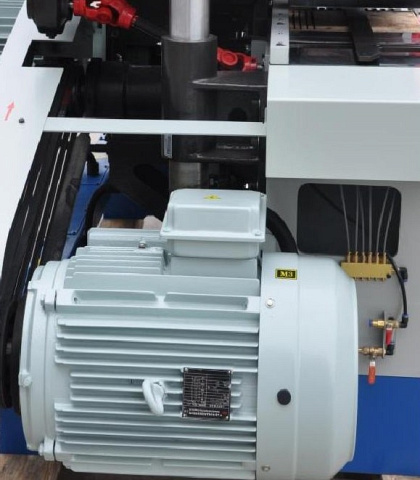

| | МОЩНОСТЬ ПРИВОДА ПИЛЬНОГО УЗЛА 30 КВТ Позволяет устанавливать несколько дисковых пил диаметром до 350 мм с максимальной высотой пропила заготовки 100 мм. Для реализации возможностей двигателя такой мощности для передачи вращения используются специальные ремни трапецеидального поперечного сечения. |
| | ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония). |
| | МОЩНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА Система подачи состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом). В столе станка расположено 4 приводных ролика. Необходимы для протяжки массивных заготовок шириной до 260 мм, в том числе заготовок естественной влажности. |
| | 2 РУЧНЫХ НАСОСА ДЛЯ СМАЗКИ РАБОЧЕГО СТОЛА И УЗЛОВ Со стороны подачи имеются два ручных смазочных насоса. Разрешается использовать только масла для направляющих с хорошими антикоррозийными свойствами. Один насос предназначен для смазывания рабочего стола. Смазка облегчает движение заготовки и защищает поверхность стола, что особенно важно при обработке влажных и смолистых заготовок. Другой насос предназначен для централизованного смазывания поверхностей скольжения. Каждая точка смазки оснащена клапаном для регулировки объема подачи масла. |

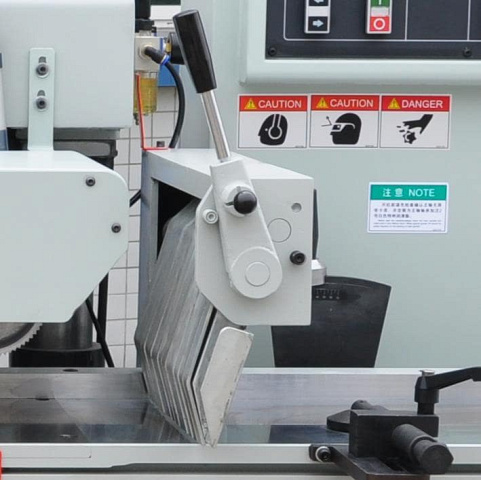

| | КОГТЕВАЯ ЗАЩИТА Установлена на станке и препятствует обратному выбросу заготовок. Благодаря данной системе соблюдаются нормы безопасности оператора станка. Когтевые лучи изготовлены из прочной стали. |
| | СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ ВЕРХНЕГО ПРИЖИМА И ПЛИТЫ ПИЛЬНОГО УЗЛА Изготовлены из текстолита и твердых пород древесины для удобства и быстрого формирования необходимого постава пил. |

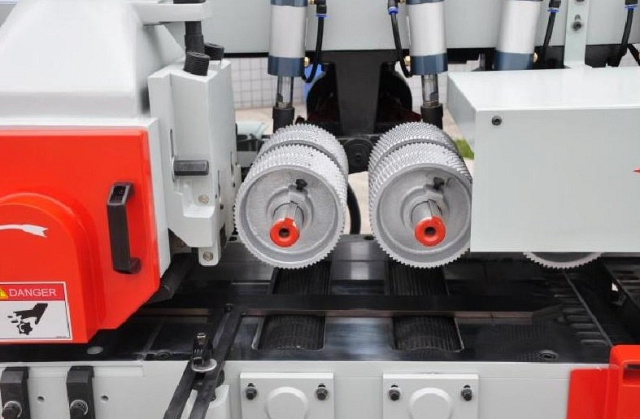

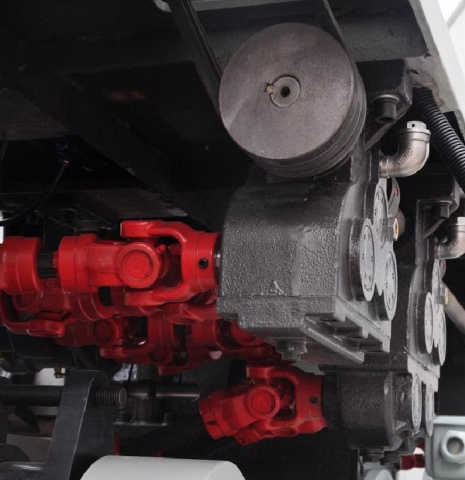

| | ЧУГУННЫЕ РЕДУКТОРЫ С КАРДАННЫМ ПРИВОДОМ ПРИЖИМНЫХ РОЛИКОВ Мощная система подачи (передача крутящего момента) позволяет протягивать заготовки при максимальных режимах пиления, а литое исполнение редукторов позволяет избегать возникновения каких-либо вибраций. |
| | ЭЛЕКТРОННЫЙ ИНВЕРТОР Для бесступенчатой регулировки скорости подачи заготовок в диапазоне от 6 до 30 м/мин используется частотный инвертор. Надежная и современная система позволяет достигать необходимых скоростей подачи при самых разных режимах пиления. |

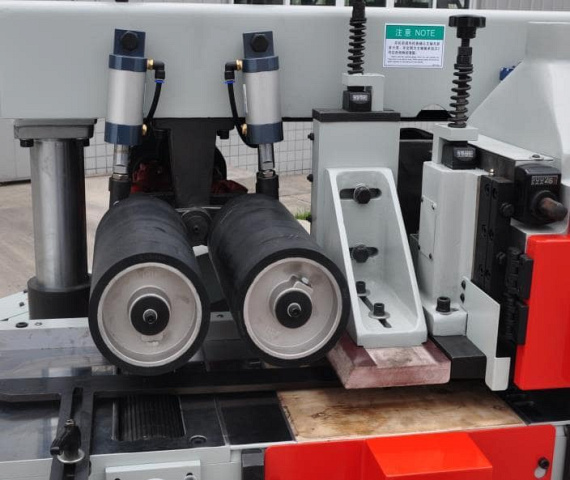

| | ПНЕВМАТИЧЕСКОЕ УПРАВЛЕНИЕ ПРИЖИМНЫМИ РОЛИКАМИ Это обеспечивает безупречное позиционирование заготовки в процессе обработки. Настройка усилия прижима производится быстро и удобно с центрального пульта управления. |
| | НАРУЖНЫЙ ДИАМЕТР ШПИНДЕЛЕЙ 50 ММ Позволяет обрабатывать заготовки шириной 260 мм, использовать дисковые пилы. |
