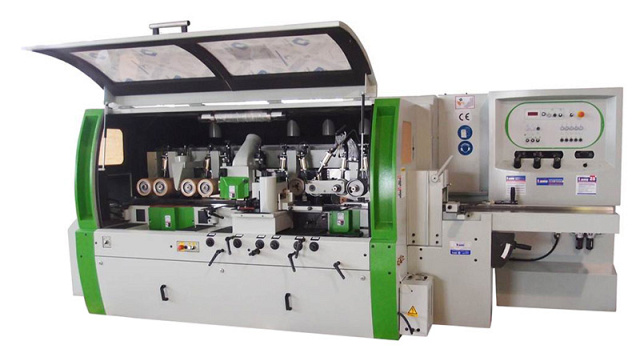

Четырехсторонний продольно-фрезерный станок с пильным узлом WESTWOOD M509SM

Четырехсторонний продольно-фрезерный станок с пильным узлом WESTWOOD M509SM
  • Производитель: Westwood

    Страна: Тайвань

  • Макс. сечение заготовки: 150 х 230 мм

    Количество шпинделей: 5 шт.

    Скорость подачи: 6 - 36 м/мин

    Мощность: 54 кВт

    Вес: 5100 кг


Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Четырехсторонний продольно-фрезерный станок с пильным узлом WESTWOOD M509SM

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Четырехсторонний продольно-фрезерный станок с пильным узлом WESTWOOD M509SM

Подобрать аналог

Вы выбрали: Четырехсторонний продольно-фрезерный станок с пильным узлом WESTWOOD M509SM

  • Оборудование
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с последующей распиловкой дисковыми пилами. Профильные работы могут выполняться боковыми, верхним и нижним шпинделями.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, брусков Таруки, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.

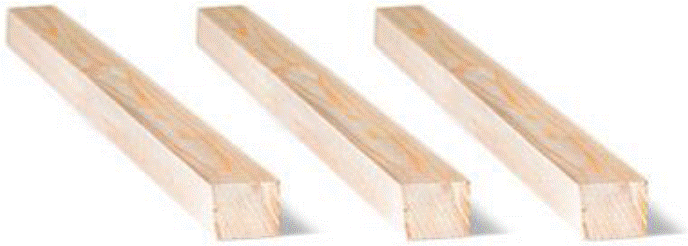

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

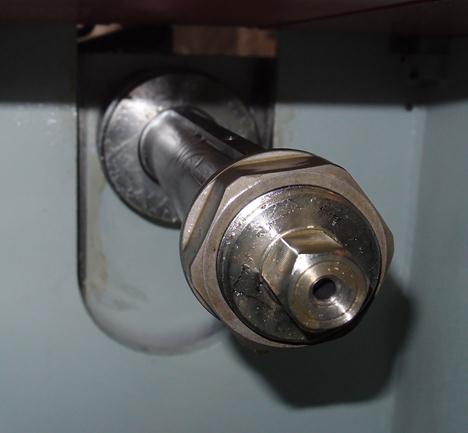

ШПИНДЕЛИ

Все шпиндели имеют посадочный диаметр 50 мм. Пильный шпиндель изготовлен в специальном исполнении со шпонкой.

ХРОМИРОВАННЫЙ СТОЛ

Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0,3 мм) для достижения повышенной износоустойчивости.

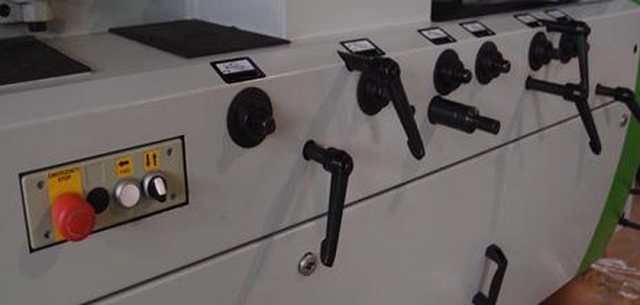

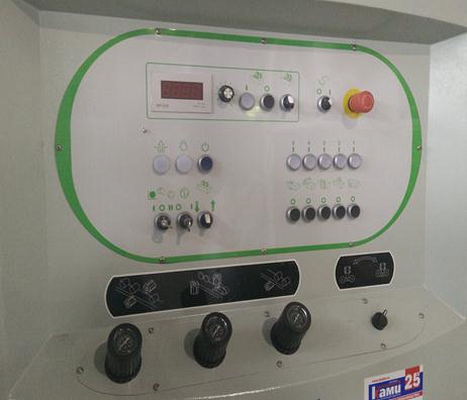

ПАНЕЛЬ УПРАВЛЕНИЯ

Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам.

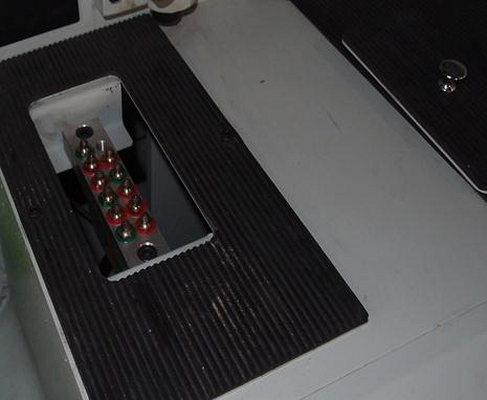

СМАЗОЧНЫЙ ПОРТ

Два порта смазки позволяют дистанционно осуществлять смазку узлов станка с помощью шприца. При этом снижается время, затрачиваемое на обслуживание станка.

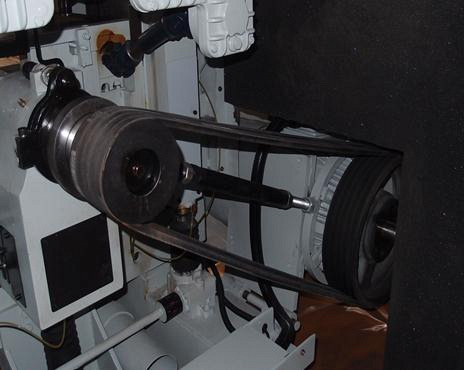

КЛИНОВЫЕ РЕМНИ

Для привода пильного шпинделя используются клиновые ремни. Ремни благодаря клиновому действию отличаются повышенными силами сцепления со шкивом и, следовательно, повышенной тяговой способностью.

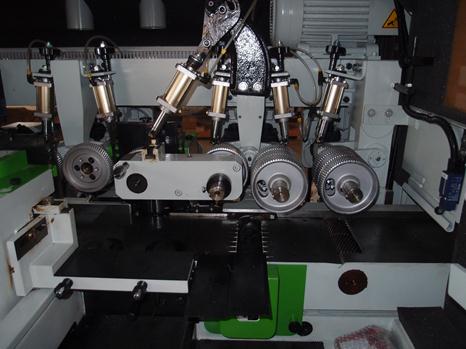

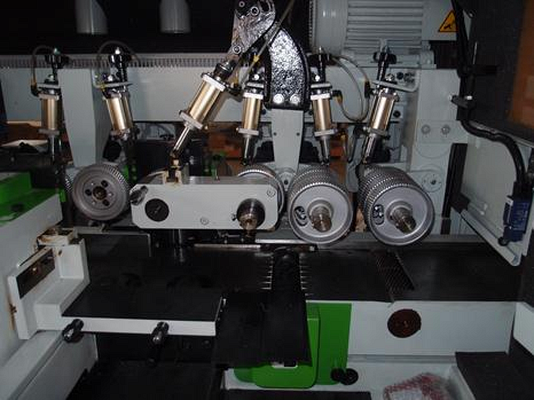

СИСТЕМА ПОДАЧИ

Приводные верхние рифленые ролики на входе позволяют обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок.

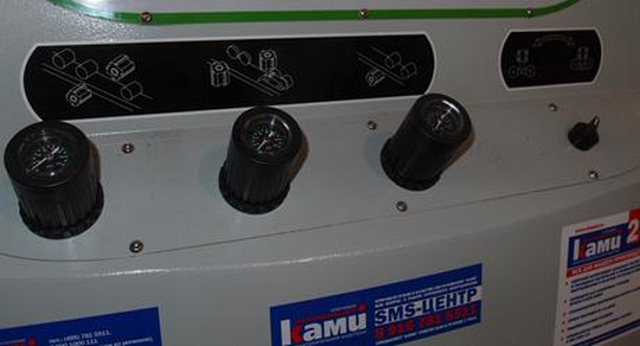

УПРАВЛЕНИЕ ПРИЖИМАМИ

Три независимых пневматических регулятора, управляющие прижимом трех независимых групп подающих роликов, обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне.

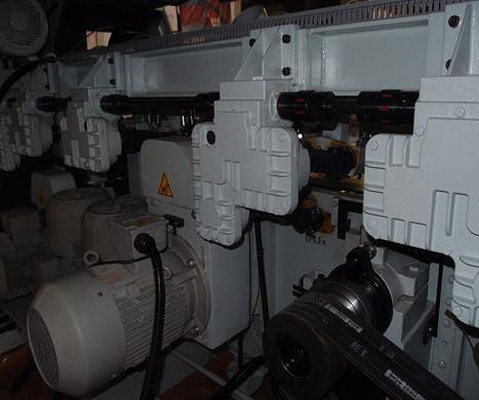

РЕДУКТОРЫ

Редукторная система привода подающих спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхние и нижние ролики. Усиленные безлюфтовые редукторы обеспечивают мощную и стабильную подачу заготовок.

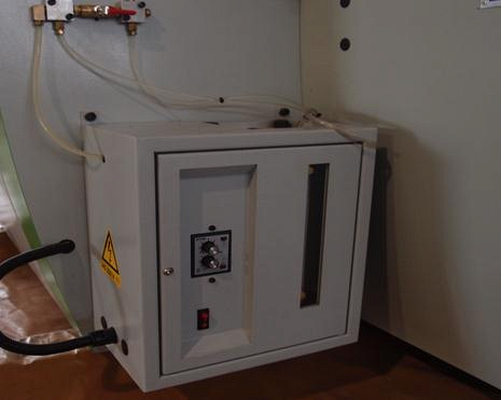

АВТОМАТИЧЕСКИЙ УЗЕЛ СМАЗКИ

Станок оснащен автоматической смазочной станцией на подачу смазки на рабочий стол через заданные промежутки времени.

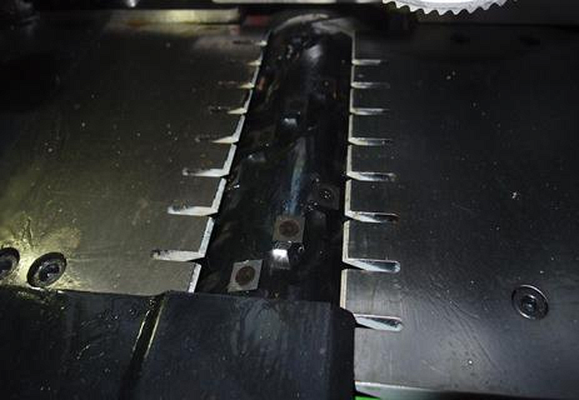

ПРИВОДНЫЕ РОЛИКИ В СТОЛЕ

В базовой комплектации станка имеется 3 подающих приводных ролика в столе. Благодаря им на станке можно протягивать и обрабатывать заготовки естественной влажности, расширяя производственные возможности станка.

ИНВЕРТОР ПОДАЧИ

Станок оснащен частотным регулятором скорости подачи заготовок в диапазоне от 6 до 36 м/мин.

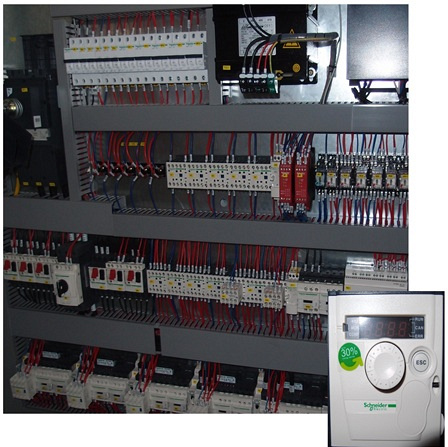

ЭЛЕКТРОКОМНЕНТЫ

При изготовлении станка используется одна из самых надежных в мире электрика SCHNEIDER Electric.

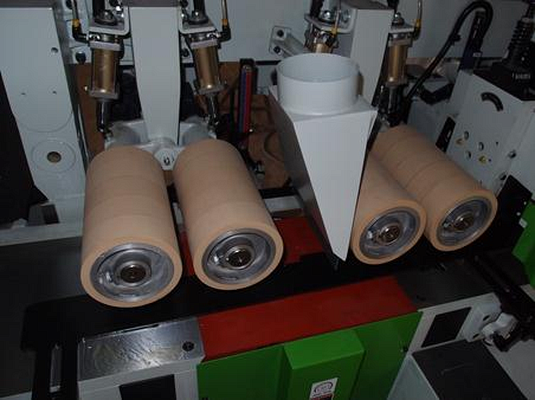

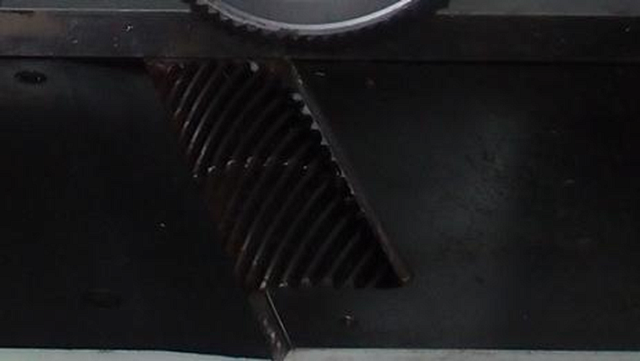

СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ ПИЛЬНОГО УЗЛА

Увеличенное количество рябух на пильном узле для обеспечения максимальной стабильности заготовок при пилении.

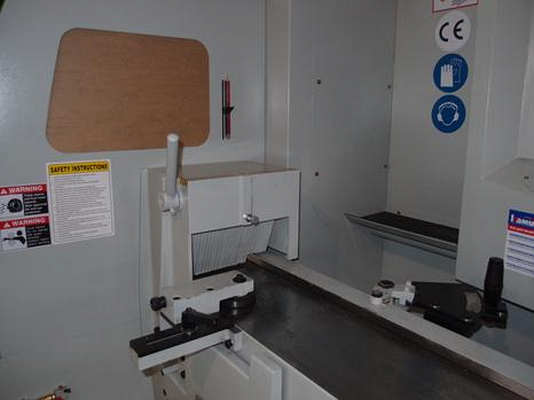

КОГТЕВАЯ ЗАЩИТА

Когтевая защита на входе станка препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.

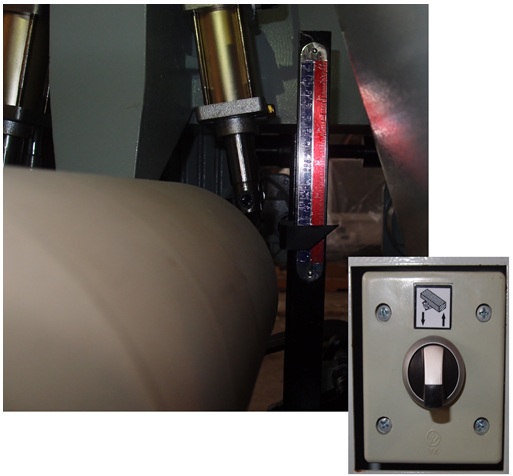

ЭЛЕКТРОМЕХАНИЧЕСКАЯ НАСТРОЙКА ПИЛЬНОГО УЗЛА

Для удобства и быстроты наладки пильный узел настраивается при помощи пульта, расположенного на передней панели станка.
Модель M509SM
Количество шпинделей, шт. 5
Размеры обрабатываемых заготовок
Ширина, мм 15 - 230
Толщина, мм 10 - 150
Длина, не менее, мм 300
Скорость подачи (инвертор), м/мин 6 - 36
Диаметры шпинделей, мм 50
Диаметр фрез наружный
Первого нижнего шпинделя, мм 125 - 160
Правого и левого шпинделей, мм 112 - 200
Верхнего шпинделя, мм 112 - 200
Диаметр пильного диска, мм 355
Частота вращения шпинделей (1 - 4), об/мин 6000
Частота вращения пильного шпинделя, об/мин 4000

Мощность двигателей

Первого нижнего шпинделя, кВт 5,5
Правого шпинделя, кВт 7,5
Левого шпинделей, кВт 7,5
Верхнего шпинделя, кВт 7,5
Пильного шпинделя, кВт 22
Мощность двигателя подачи, кВт 3,7
Мощность двигателя подъема траверсы, кВт 0,55
Общая установленная мощность, кВт 54
Габаритные размеры:
Длина, мм 5100
Ширина, мм 2000
Высота, мм 2000
Вес, кг 5100
