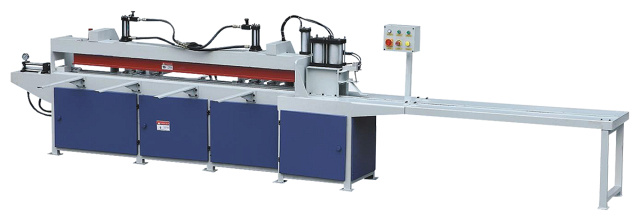

НАЗНАЧЕНИЕ:

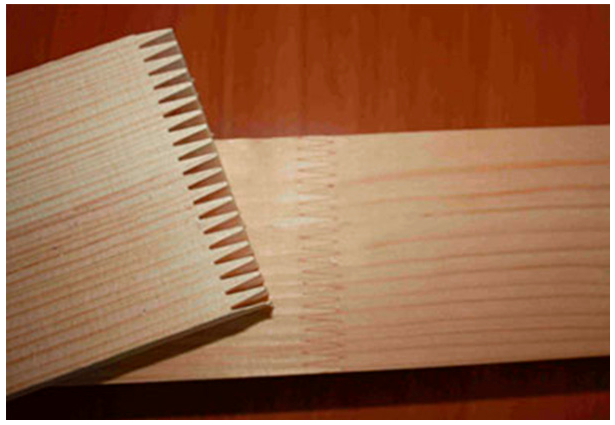

Предназначен для продольного сращивания на зубчато-клеевое соединение в соответствии с ГОСТом 19414-90 короткомерных брусков из древесины с предварительно нарезанными шипами и торцовки заготовок в размер.
Предварительный ручной набор плети по длине из ламелей производится на загрузочном столе.
В автоматическом режиме производятся следующие операции:
- Торцевание плети по длине;
- Фиксирование заготовки в прессовом канале с помощью гидроцилиндров;
- Торцевое прессование плети заготовок;
- Выгрузка спрессованной плети из рабочей зоны.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для применения на малых предприятиях и в цехах по производству клееных оконных брусков для производства оконных блоков, клееного мебельного и строительного щита, погонажных изделий, дверных блоков, клееного строительного бруса для деревянного домостроения, производству мебели и на других деревообрабатывающих производствах.

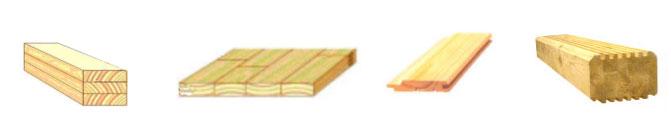

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | ПРЕДВАРИТЕЛЬНЫЙ НАБОР Перед прессом установлен загрузочный стол на котором производится предварительный набор заготовок и формирование плети, что существенно повышает производительность, т.к. оператор не простаивает пока производится прессование. |
| | АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ Управление процессом с контрольной панели расположенной в зоне работы оператора, все операции после набора плети в прессовом канале производятся автоматически, что позволяет увеличить производительность пресса и добиться дополнительной безопасности во время работы. |
| | УСИЛЕННАЯ ЖЕСТКАЯ СТАНИНА Станина коробчатой формы с ребрами жесткости, прошедшая специальную термообработку, обеспечивает высокую жесткость всей конструкции пресса. Достигается долговечность эксплуатации пресса без потери точностных параметров. |
| | ОГРАЖДЕНИЕ ПИЛЫ С ЖЕСТКИМ УПОРОМ Ограждение пилы в зоне торцовки обеспечивает безопасность работы и выполняет функцию упора при опрессовке плети гидроцилиндром. Торцевание и позиционирование упора производится в автоматическом режиме. |
| | ТОРЦОВОЧНЫЙ УЗЕЛ Подача торцовочной пилы для отрезки набранной плети в размер осуществляется пневмоцилиндром с регулировкой скорости перемещения. Обеспечивается плавный подъем и ускоренный возврат узла в исходное положение. |

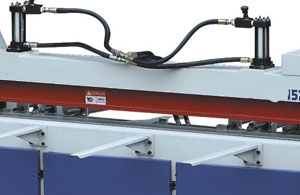

| | ВЕРХНИЙ ПРИЖИМ ПЛЕТИ Верхний прижим производится прижимной балкой за счёт работы гидроцилиндров, что обеспечивает более надежное базирование заготовки по пласти и препятствует деформации плети в вертикальной плоскости при торцевом давлении гидроцилиндра. |

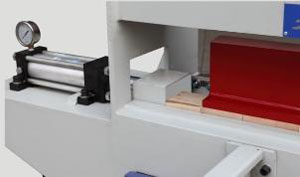

| | ГИДРОЦИЛИНДР ПРЕССОВАНИЯ Сращивание плетей по длине осуществляется с помощью гидроцилиндра прессования. Осуществляется передача необходимого усилия на заготовки с заданным удельным давлением, настраиваемым на гидростанции. Обеспечивается сращивание по длине на минишип. |

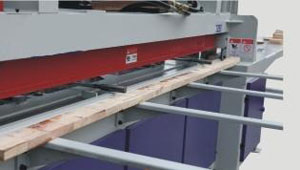

| | ВЫГРУЗКА СПРЕССОВАННОЙ ЛАМЕЛИ После прессования автоматически производится выгрузка ламели из рабочей зоны и прессовый канал освобождается для приѐма следующей плети. |
