Полуавтоматическая линия сращивания Beaver 150/6D Standart

Полуавтоматическая линия сращивания Beaver 150/6D Standart
  • Производитель: Beaver

  • Макс. ширина пакета: 440 мм

    Макс. длина плети: 6000 мм

    Макс. сечение плети: 150 х 75 мм

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Полуавтоматическая линия сращивания Beaver 150/6D Standart

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Полуавтоматическая линия сращивания Beaver 150/6D Standart

Подобрать аналог

Вы выбрали: Полуавтоматическая линия сращивания Beaver 150/6D Standart

  • Инструмент
  • Оборудование
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Полуавтоматическая линия сращивания «Beaver 150/6D Standart» предназначена для сращивания короткомерных брусков по длине и сочетает в себе высокую степень автоматизации с простотой обслуживания и исключительной надежностью.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в столярном и мебельном производствах для изготовления клееного щита, погонажных изделий и бруса.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМЫ ОБРАБОТКИ:

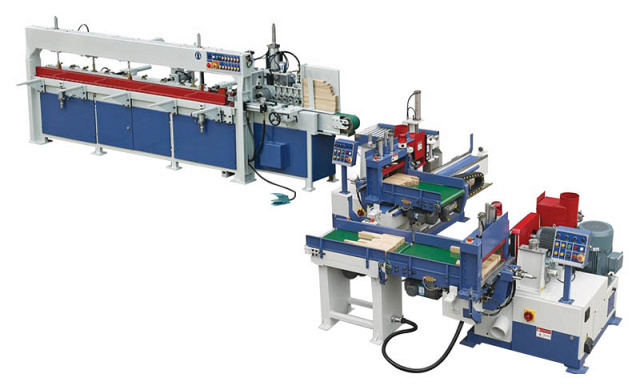

СОСТАВ ЛИНИИ:

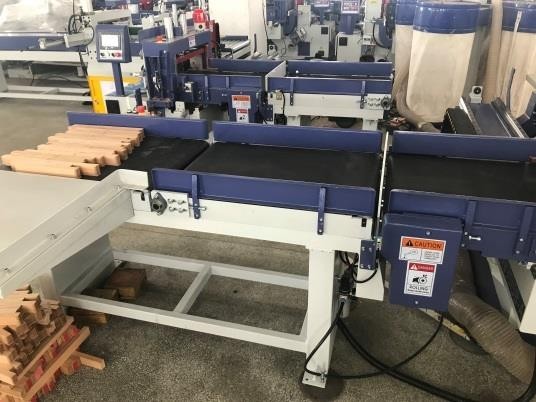

  • подающий стол с транспортёрной лентой (А);
  • два автоматических шипорезных станка (В, C);
  • приёмный стол (D);
  • двухпозиционный пресс для сращивания по длине (E).



НА ЛИНИИ ВЫПОЛНЯЮТСЯ СЛЕДУЮЩИЕ ОПЕРАЦИИ:

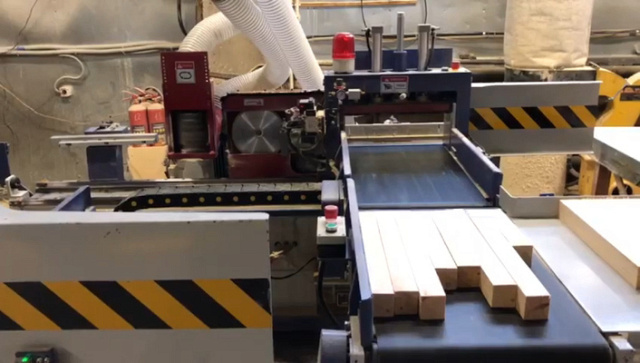

  • Набор пакета заготовок производится на одном из столов для предварительной подачи;
  • Подача пакета заготовок в рабочую зону, где заготовки торцуются и производится нарезание шипа с двух сторон с одновременным нанесением клея на втором шипорезном станке;
  • Подача заготовок на приемный рольганг, установленный после второго шипорезного станка для последующей передачи заготовок в пресс;
  • Сборка заготовок в плеть на стыковочном прессе и торцовка склеенной заготовки по длине;
  • Одновременно на второй позиции происходит предварительное прессование второй плети, что в два раза сокращает технологический цикл. Далее происходит автоматическое сбрасывание плети на приемный стол;

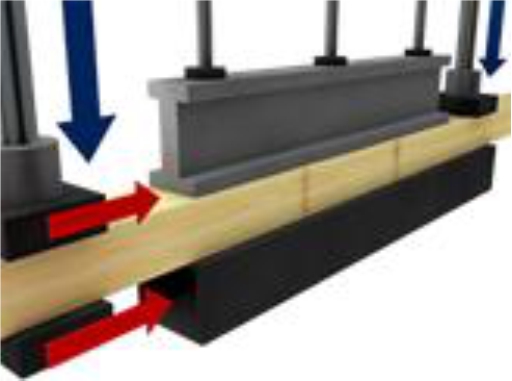

  • Прессование производится в запрограммированной последовательности:

    1) предварительный поджим сверху и сбоку;

    2) основное усилие прессования с торца.

Данные операции производятся в автоматическом режиме с автоподачей заготовок за исключением перекладки с шипорезной группы в пресс, которая производится вручную оператором.

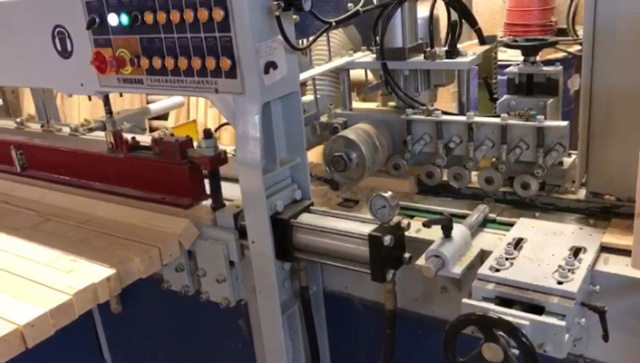

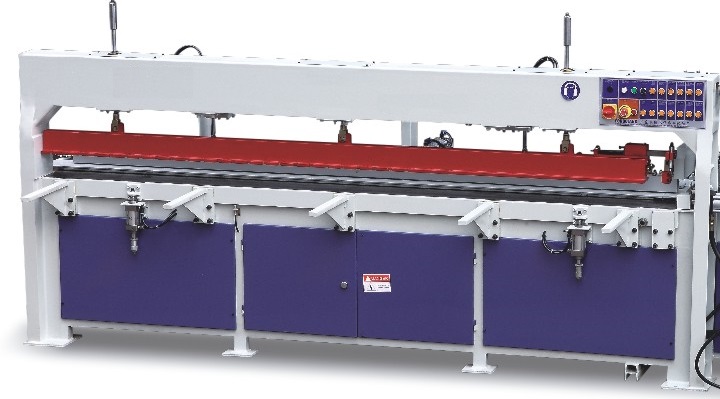

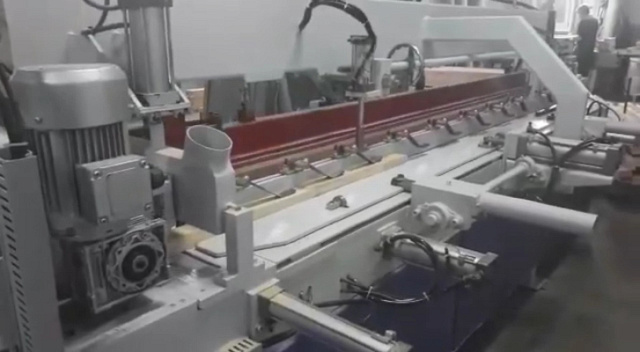

Автоматический двухпозиционный пресс MHB 1560B-C:

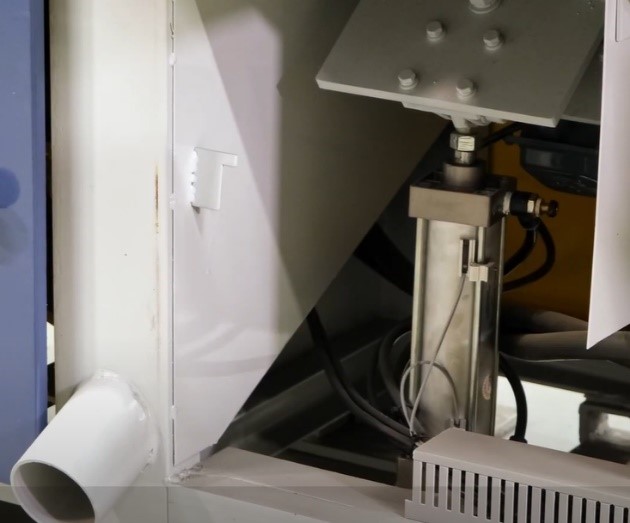

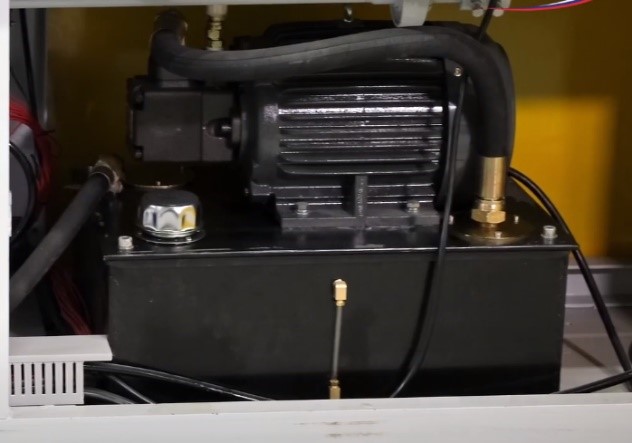

Автоматический двухпозиционный пресс для сращивания по длине, производит автоматический набор заготовок одновременно с прессованием. Пресс оснащен столом с двумя рабочими зонами, гидравлической системой прессования плети и бесступенчатой регулировкой скорости подачи. Заготовки автоматически подаются в рабочую зону пресса. В первой зоне осуществляется набор ламелей в плеть. После сборки плети торцовочная пила автоматически отрезает заготовку заданного размера.

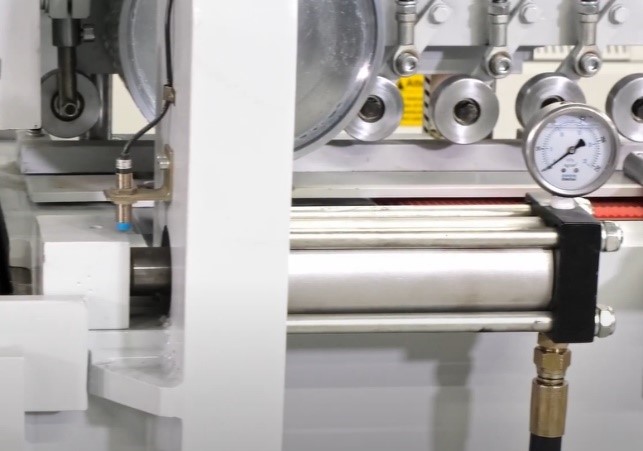

Плеть подается на вторую позицию, где в запрограммированной последовательности автоматически производится прессование: вначале производится предварительный поджим сверху и сбоку, затем основное усилие с торца. В станке одновременно происходит сбор ламелей в плеть (первая позиция) и прессование плети (вторая позиция), что значительно повышает производительность. В зависимости от сечения плети, усилие прессования регулируется.

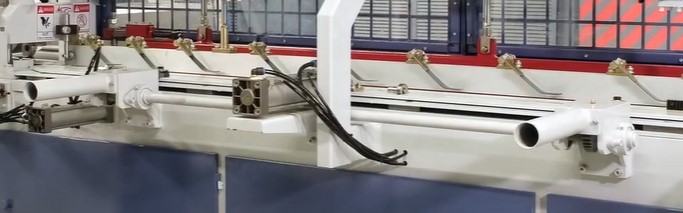

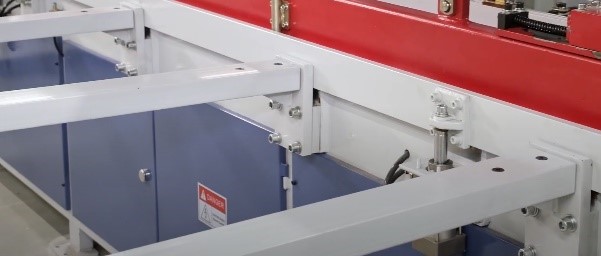

Полученная плеть автоматически сталкивается на приемный стол для предварительного вылеживания и полимеризации клея.

Такая схема работы позволяет значительно повысить производительность.

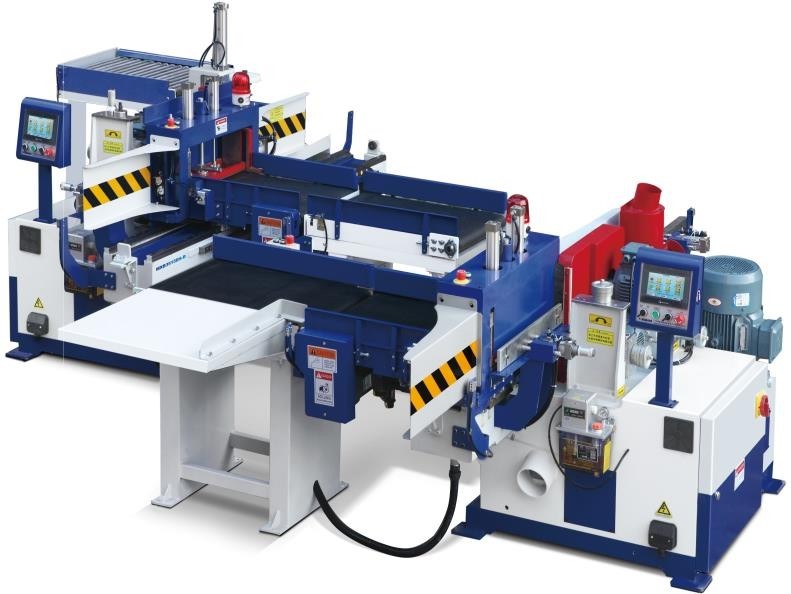

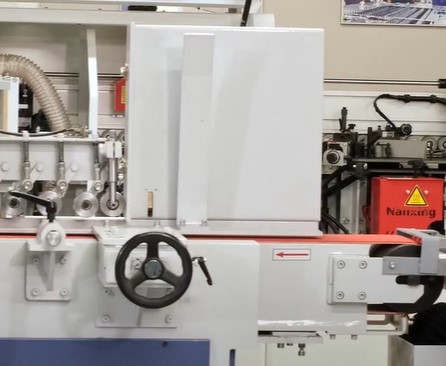

Автоматические шипорезные станки MXB 3515B-A и MXB 3515B-B

Автоматические правосторонний и левосторонний шипорезные станки.

Станки оснащены тремя подрезными пилами, что позволяет изготавливать микрошип трех видов: без заплечиков, с верхними и нижними заплечиками, расположенными на одной линии (рис.4), и с заплечиками, сдвинутыми относительно друг друга. Станок MXB3515B-B автоматически производит нанесение клея.

Варианты нарезания шипов:




Без заплечиков С верхними и нижними

заплечиками на одной линии

С заплечиками, сдвинутыми

относительно друг друга

Станки автоматически производят базирование пакета заготовок, прижим, торцовку и нарезание шипа с одной стороны. Система пневматических зажимов осуществляет надежное позиционирование пакета заготовок, что исключает возможность перекоса заготовок и гарантирует высокую точность нарезания шипов. Подача рабочих столов электромеханическая по зубчатой рейке, что обеспечивает надёжный и стабильный рабочий ход и быстрый возврат каретки.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

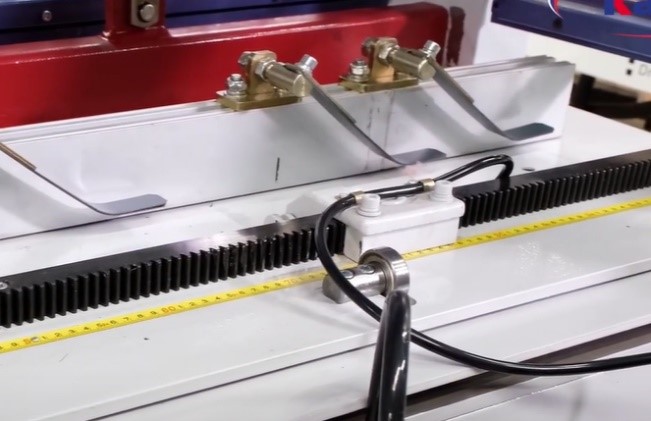

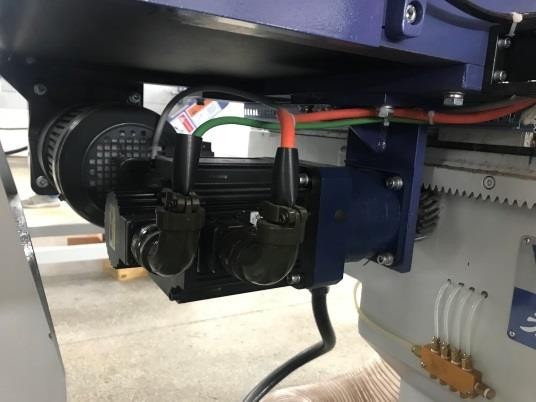

ПЕРЕМЕЩЕНИЕ КАРЕТКИ

Перемещение каретки электромеханическое по зубчатой рейке.


ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ

Частотный преобразователь для регулировки и выставления скорости подачи рабочего и холостого/возвратного хода каретки.

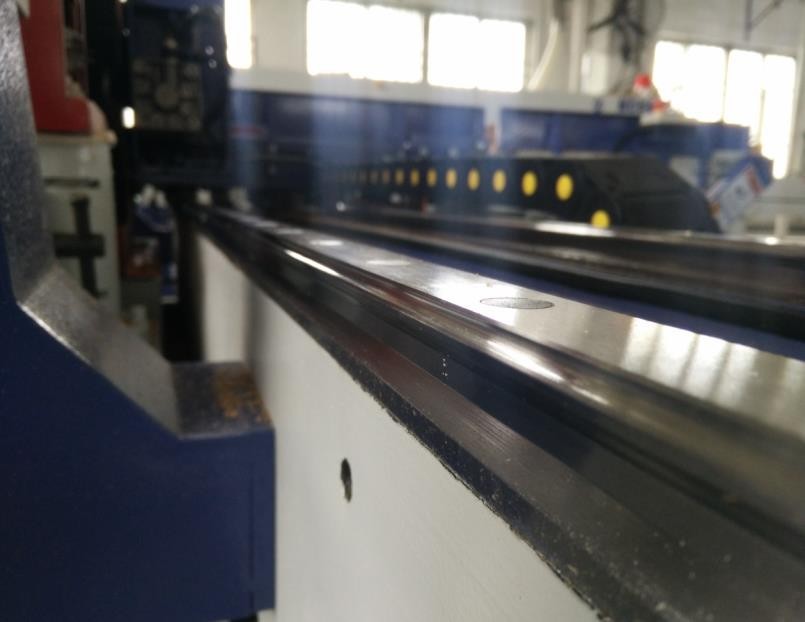

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ

Высокоточные линейные направляющие. Стабильное и точное перемещение каретки.

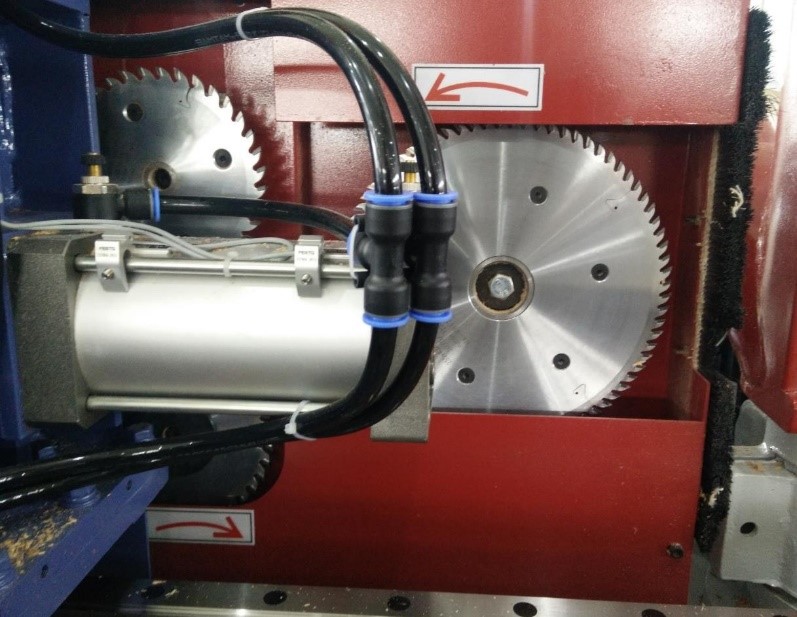

НАЛИЧИЕ ПОДРЕЗНЫХ ПИЛ

Наличие подрезных пил на шипорезных станках позволяет изготавливать шиповое соединение с заплечиками различных видов.


НАСТРОЙКА ПОДРЕЗНЫХ ПИЛ

Удобная регулировка и точная настройка подрезных пил и торцовочной пилы.


РЕГУЛИРУЕМЫЙ УПОР

Регулируемый по высоте упор для заготовок различных сечений позволяет обрезать минимальный слой для выравнивания пакета заготовок.

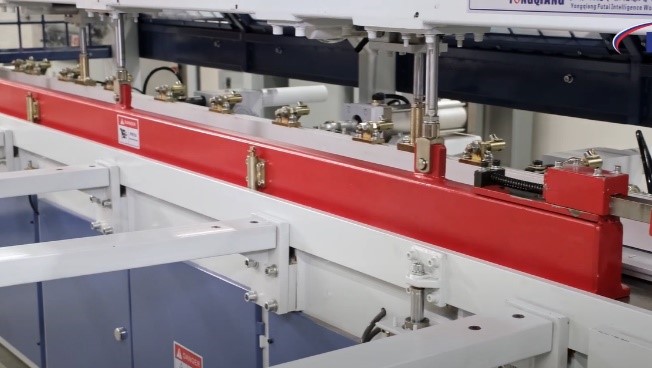

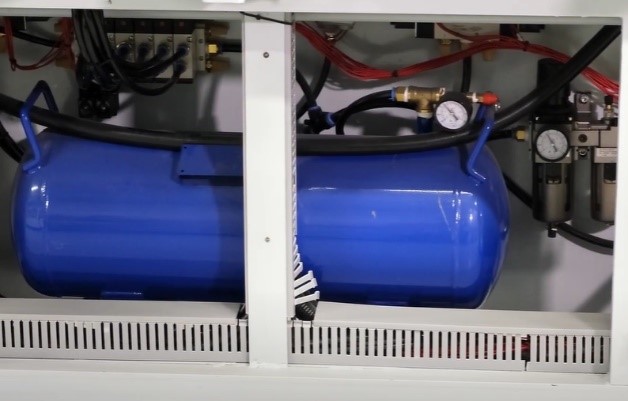

СИСТЕМА ФИКСАЦИИ

Надёжная пневматическая система фиксации/прижимов пакета заготовок во время обработки.

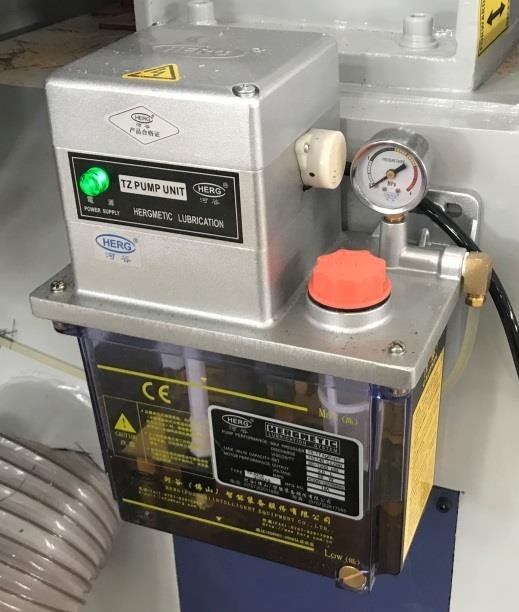

АВТОМАТИЧЕСКАЯ СМАЗКА

Автоматическая смазка узлов по таймеру.

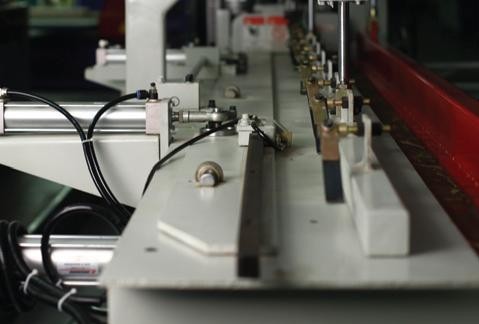

ПРЕСС

Двухканальный автоматический пресс.





*опционально
