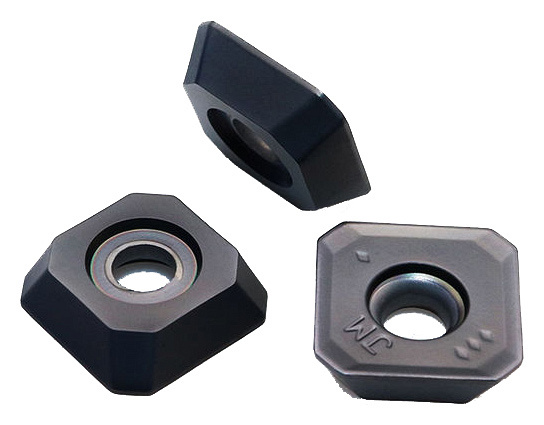

Производитель: Blacksmith
Страна:
Германия
Применение: сталь твердостью до 48 HRC, нержавеющая сталь, чугун, жаропрочная сталь, алюминий и цветные сплавы
L (длина): 13,4 мм
D (Ø вписанной окружности): 13,4 мм
S (толщина): 3,97 мм
d1 (Ø отверстия): 4,4 мм
Совместимость:Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
Совместимость: фреза торцевая MJLA

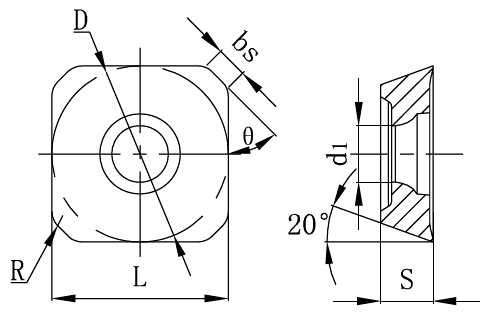

Фото | Модель | Размеры (мм) | Группа обрабатываемых материалов | Артикул | ||||||||||
L | D | S | d1 | R | bs | P | M | K | S | H | N | |||
PL![]() Чистовая |
SEET 13T3AGEN-PL A425 | 13,4 | 13,4 | 3,97 | 4,4 | 1 | 1,7 | ⚫ | ⚪ | по запросу | ||||
SEET 13T3AGEN-PL A430 | 13,4 | 13,4 | 3,97 | 4,4 | 1 | 1,7 | ⚫ | ⚫ | ⚪ | ⚪ | по запросу | |||
SEET 13T3AGEN-PL P425 | 13,4 | 13,4 | 3,97 | 4,4 | 1 | 1,7 | ⚫ | по запросу | ||||||
SEET 13T3AGEN-PL P215 | 13,4 | 13,4 | 3,97 | 4,4 | 1 | 1,7 | ⚫ | по запросу | ||||||
SEET 13T3AGEN-PL M240 | 13,4 | 13,4 | 3,97 | 4,4 | 1 | 1,7 | ⚫ | ⚪ | по запросу | |||||
SEET 13T3AGEN-PL S430 | 13,4 | 13,4 | 3,97 | 4,4 | 1 | 1,7 | ⚪ | ⚫ | по запросу | |||||
PM![]() Получистовая |
SEET 13T3AGEN-PM A425 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,2 | ⚫ | ⚪ | по запросу | ||||
SEET 13T3AGEN-PM A430 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,2 | ⚫ | ⚫ | ⚪ | ⚪ | по запросу | |||
SEET 13T3AGEN-PM P425 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,2 | ⚫ | по запросу | ||||||
SEET 13T3AGEN-PM P215 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,2 | ⚫ | по запросу | ||||||
SEET 13T3AGEN-PM M240 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,2 | ⚫ | ⚪ | по запросу | |||||
SEET 13T3AGEN-PM S430 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,2 | ⚪ | ⚫ | по запросу | |||||
SEMT 13T3AGEN-PM A425 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,2 | ⚫ | ⚪ | по запросу | |||||
SEMT 13T3AGEN-PM A430 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,2 | ⚫ | ⚫ | ⚪ | ⚪ | МИ 246229 | |||
SEMT 13T3AGEN-PM P425 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,2 | ⚫ | по запросу | ||||||
SEMT 13T3AGEN-PM P215 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,2 | ⚫ | по запросу | ||||||
SEMT 13T3AGEN-PM M240 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,2 | ⚫ | ⚪ | по запросу | |||||
SEMT 13T3AGEN-PM S430 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,2 | ⚪ | ⚫ | по запросу | |||||
PH![]() Черновая |
SEET 13T3AGSN-PH A425 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,3 | ⚫ | ⚪ | по запросу | ||||
SEET 13T3AGSN-PH A430 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,3 | ⚫ | ⚫ | ⚪ | ⚪ | по запросу | |||
SEET 13T3AGSN-PH P425 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,3 | ⚫ | по запросу | ||||||
SEET 13T3AGSN-PH P215 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,3 | ⚫ | по запросу | ||||||
SEMT 13T3AGSN-PH A425 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,3 | ⚫ | ⚪ | по запросу | |||||
SEMT 13T3AGSN-PH A430 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,3 | ⚫ | ⚫ | ⚪ | ⚪ | МИ 246230 | |||
SEMT 13T3AGSN-PH P425 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,3 | ⚫ | по запросу | ||||||
SEMT 13T3AGSN-PH P215 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,3 | ⚫ | по запросу | ||||||
KM![]() Получистовая |
SEMT 13T3AGSN-KM A425 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,3 | ⚫ | ⚪ | МИ 286368 | ||||
SEMT 13T3AGSN-KM A430 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,3 | ⚫ | ⚫ | ⚪ | ⚪ | по запросу | |||
SEMT 13T3AGSN-KM P425 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,3 | ⚫ | по запросу | ||||||
SEMT 13T3AGSN-KM K425 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,3 | ⚫ | МИ 286367 | ||||||
SEMT 13T3AGSN-KM K215 | 13,4 | 13,4 | 3,97 | 4,4 | 1,5 | 1,3 | ⚫ | МИ 286366 | ||||||
KH![]() Черновая |
SEMT 13T3AGSN-KH A425 | 13,4 | 13,4 | 3,97 | 4,4 | 1,6 | 1,3 | ⚫ | ⚪ | по запросу | ||||
SEMT 13T3AGSN-KH A430 | 13,4 | 13,4 | 3,97 | 4,4 | 1,6 | 1,3 | ⚫ | ⚪ | ⚪ | по запросу | ||||
SEMT 13T3AGSN-KH P425 | 13,4 | 13,4 | 3,97 | 4,4 | 1,6 | 1,3 | ⚫ | ⚪ | МИ 286365 | |||||
SEMT 13T3AGSN-KH K425 | 13,4 | 13,4 | 3,97 | 4,4 | 1,6 | 1,3 | ⚪ | ⚫ | МИ 286364 | |||||
SEMT 13T3AGSN-KH K215 | 13,4 | 13,4 | 3,97 | 4,4 | 1,6 | 1,3 | ⚪ | ⚫ | МИ 286363 | |||||
AL![]() Обработка алюминиевых сплавов |
SEET 13T3AGFN-AL N525 | 13,4 | 13,4 | 3,97 | 4,4 | 0,4 | 2,2 | ⚫ | МИ 246228 |
Совместимость: фреза торцевая MJLA
НАЗНАЧЕНИЕ:
Твёрдосплавные пластины предназначены для чернового и чистового фрезерования. Используется для фрезерования плоскостей.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Пластины являются металлорежущим инструментом, которые устанавливаются на корпусные фрезы. Предназначены для срезания слоя материала с заготовки.
Каждый тип пластины предназначен для определённых корпусных фрез и определенных видов фрезерной обработки, а также тип пластины зависит от обрабатываемого материала.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
ГЕОМЕТРИЯ ПЛАСТИН СЕРИИ SE*T:
Чистовая обработка стали | Получистовая обработка стали | Черновая обработка стали | Получистовая обработка чугуна | Черновая обработка чугуна | Для обработки алюминиевых сплавов |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
PL | PM | PH | KM | KH | AL |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
Большой передний угол и острая режущая кромка предназначены для чистовой обработки при малой скорости и низкой подаче. | Геометрия обеспечивает плавное удаление металла и позволяет достичь высокой стабильности. | Усиленная режущая кромка для черновой и прерывистой фрезеровки. | Геометрия предназначена для получистовой обработки чугуна. | Специальный стружколом для черновой обработки чугуна. | Большой передний угол и острая режущая кромка обеспечивают хороший отвод стружки. |
РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ:
Материал изделия | Твердость материала | Сплав | Скорость резания | Подача fz (мм/зуб) | |||
Vc (м/мин) | Чистовая обработка (L) | Получистовая обработка (M) | Тяжелая обработка (H) | ||||
P | Нелегированная сталь | ≤ HB200 |
A425 P425 A430 |
250 (210 - 350) |
0,15 (0,1 - 0,2) |
0,2 (0,1 - 0,3) |
0,3 (0,2 - 0,4) |
Углеродистая сталь, Легированная сталь | ≤ HRC35 |
A425 A430 P215 S430 |
220 (170 - 270) |
0,15 (0,1 - 0,2) |
0,2 (0,1 - 0,3) |
0,3 (0,2 - 0,4) |
|
Высоколегированная сталь, Инструментальная сталь | ≤ HRC35-45 | A430 |
140 (100 - 180) |
0,15 (0,1 - 0,2) |
0,2 (0,1 - 0,3) |
0,3 (0,2 - 0,4) |
|
M | нержавеющая сталь (ферритная, мартенситная) | ≤ HRC35 |
M240 A430 S430 |
180 (130 - 250) |
0,15 (0,1 - 0,2) |
0,2 (0,1 - 0,3) |
0,3 (0,2 - 0,4) |
K | Серый и Ковкий чугун, Чугун с шаровидным графитом | ≤ HB350 |
K215 K425 |
180 (130 - 250) |
0,15 (0,1 - 0,2) |
0,2 (0,1 - 0,3) |
0,3 (0,2 - 0,4) |
N | Цветные металлы и сплавы | ≤ HB260 | N525 | ≥ 300 |
0,15 (0,1 - 0,2) |
0,2 (0,1 - 0,3) |
0,3 (0,2 - 0,4) |
S | Жаропрочные и титановые сплавы | ≤ HRC35 |
M240 A430 S430 |
40 (20 - 50) |
0,15 (0,1 - 0,2) |
0,2 (0,1 - 0,3) |
- |
