Автоматические панелегибы YAWEI SMD FBA

Код(ы) товара: ЛО 434208, ЛО 429849
  • По программе лизинга от партнеров КАМИ
    Узнать больше
От 137 423 $
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
SMD
Нидерланды
Модели серии:
FBA 1420 FBA 1516 FBA 2016 FBA 2030 FBA 2516 FBA 3016

Кол-во управляемых осей: 12 - 15

Усилие: 40 т

Длина гиба: 1400 - 3000 мм

Преимущества
  • Премиальное оборудование в листообработке!
  • Промышленная система ЧПУ
  • Синхронизированные вращающие прижимы
  • Число гибов не ограничено
Назначение

Автоматический панелегиб предназначен для изготовления гнутых деталей, типа «панель»*, а именно, деталь с плоским основанием и загнутая, различным числом гибов по своему периметру.

Область применения

Автоматический панелегиб YAWEI SMD серии FBA подходит для серийной обработки различных деталей типа «панель», таких как:

  • металлические двери;
  • панели вентилируемых фасадов;
  • корпусные детали электро-шкафов;
  • корпусные детали металлической мебели;
  • светильники;
  • кабины лифтов и двери шахт лифтов;
  • производство бытовой техники;
  • оборудование для общепита и кейтеринга;
  • и многие другие отрасли промышленности, использующие панели.

Бытовая техника и товары
Пищевое производство и общепит
Автомобильная и железнодорожная промышленность
Авиационная промышленность
Машиностроение
Конструктивные особенности

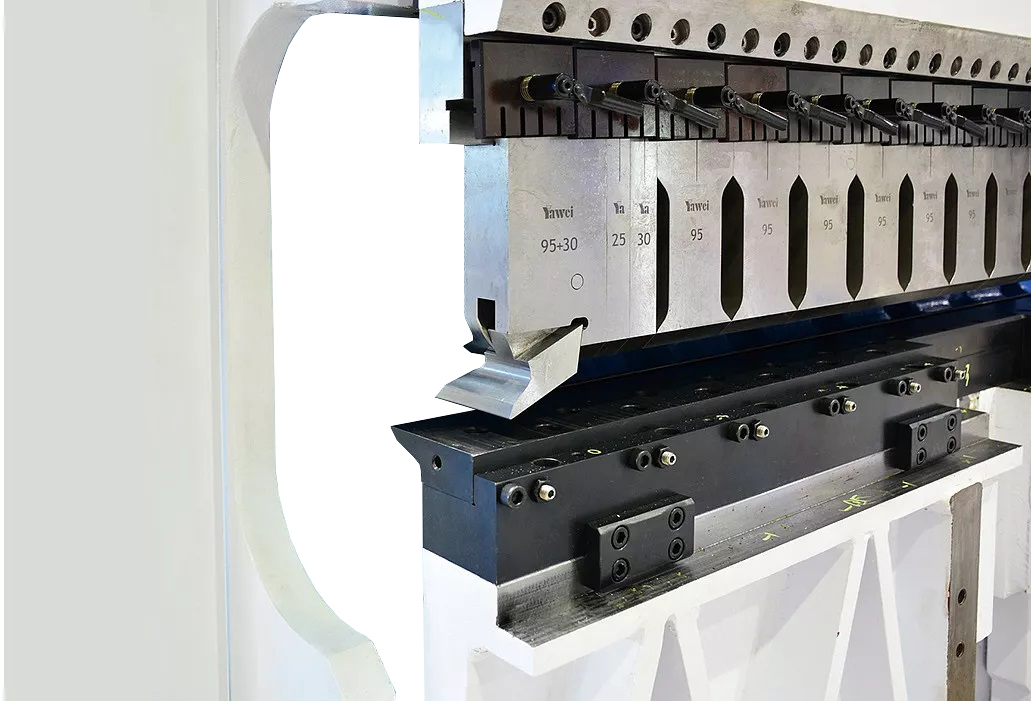

Удобная система ручной смены прижимного инструмента, в зависимости от длины заготовки, позволяет экономить время на переналадку с одного типоразмера детали на другой. Длина прижимного инструмента устанавливается по длинной стороне.

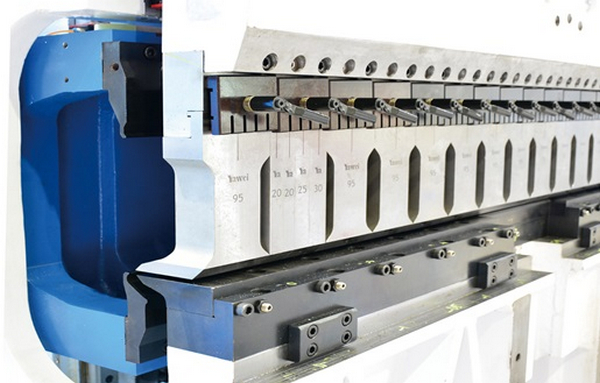

Гибочный модуль панелегиба оснащен двумя гибочными ножами, для положительного и отрицательного гибов, и позволяет осуществлять гибы различной сложности, такие как радиусные гибы, плющение и т.п.

При плющении используется и гибочный и прижимной модули. Гибочный - осуществляет гибку на острый угол. Завершает плющение прижимной модуль.

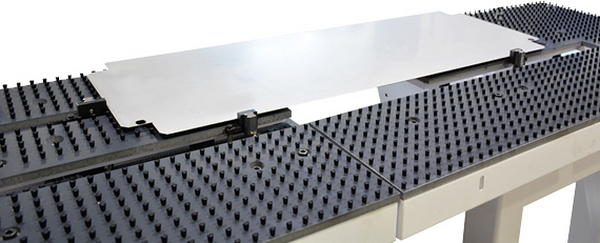

Рабочий стол и устройство позиционирования

Позиционирование заготовок осуществляется по пинам, интегрированным в рабочий стол. Позиционирование пинов управляется от ЧПУ. После позиционирования пины, утапливаются в стол.

Рабочий стол оснащен щетками и шариками для легкого перемещения заготовки по нему. Не оставляет царапин и следов перемещения на заготовке.

Позиционирование может осуществляться как по внешнему краю, так и по вырубкам.

Данное устройство обеспечивает надежную фиксацию и быстрое перемещение заготовки (вращение и подачу заготовки в зону гибки). Оснащение серводвигателем и высокоточным редуктором гарантирует, что заготовка не будет смещаться во время вращения.

Подающее устройство использует прецизионную ШВП с сервоприводом двигателя для достижения стабильной и надежной точности подачи.

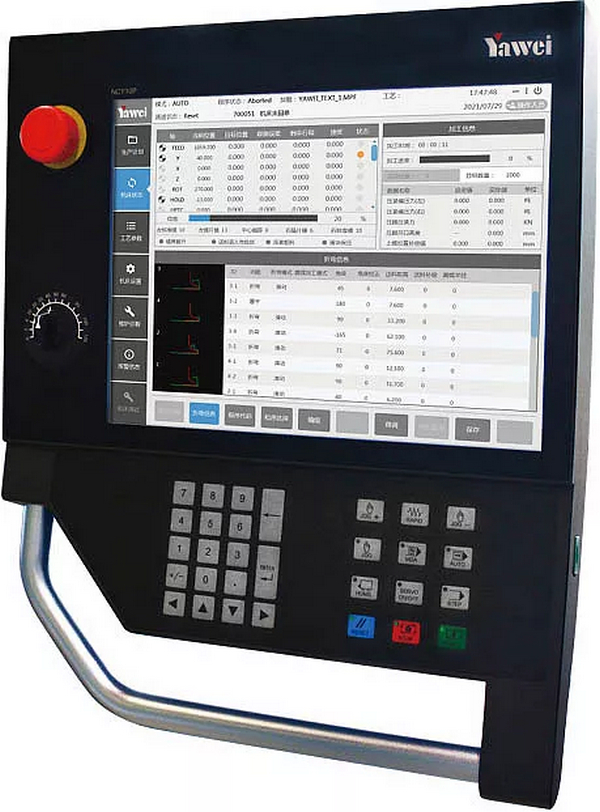

Управление автоматическим панелегибом осуществляется посредством промышленной системы управления с ЧПУ на базе BECKHOFF.

Стандартная комплектация

Цельносварная рама имеет открытую структуру "C", которая хорошо подходит для открывания. Рама изготовлена из конструкционной стали, после сварки внутреннее напряжение снимается при отпуске в большой закалочной печи.

При анализе методом конечных элементов рама имеет высокую прочность и низкую деформацию.

Благодаря использованию ШВП на сервоприводах перемещения гибочных ножей и системе подачи заготовок обеспечивается высокая точность и повторяемость.

Процесс настройки удобен. Под управлением системы ЧПУ могут быть реализованы различные режимы гибки, которые также имеют функцию обеспечения безопасности.

Ход и скорость гибочной балки сервопривода можно регулировать в соответствии с требованиями обработки, чтобы можно было достичь более высокой комплексной эффективности гибки и лучшего качества складывания.

Стандартный комплект инструмента позволяет осуществлять гибку большинства видов панелей. При необходимости реализовать уникальный конструктив возможно заказать изготовление специального комплекта инструмента.

Рабочий стол со встроенными стальными шариками и щетиной для уменьшения сопротивления перемещению и исключающий повреждение поверхности.

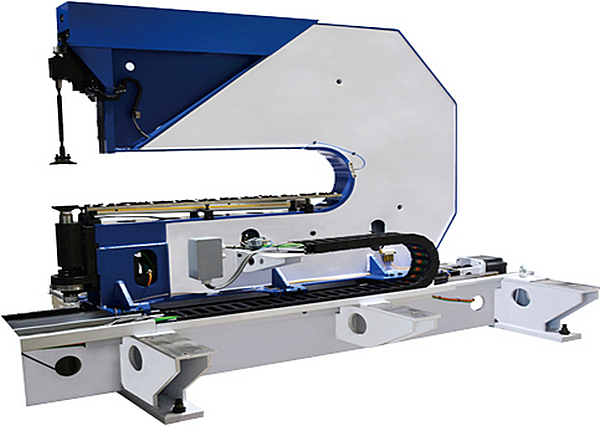

Штоковый манипулятор состоит из жесткой сварной С-образной рамы. Обеспечивает надежную фиксацию заготовки и точную подачу её в зону гибки.

* Изготовление гнутых деталей типа «панель»
