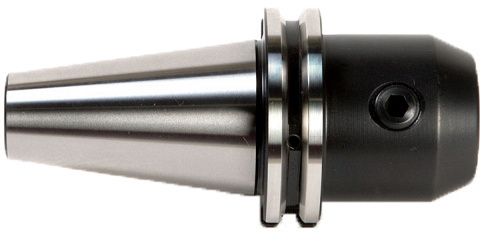

Оправка Blacksmith SK-SLA под хвостовик Weldon

Оправка Blacksmith SK-SLA под хвостовик Weldon
  • Производитель: BLACKSMITH     Страна: Германия
  • Конус хвостовика: SK30, SK40, SK50

    DIN 69871 (ГОСТ 25827-93 исполнение II)

    Внутренний диаметр: 6-50 мм


  • Сервис

Связь с ведущим специалистом

+375 25 959 26 47

/

+375 25 608 44 81

Узнать цену

×

Вы выбрали: Оправка Blacksmith SK-SLA под хвостовик Weldon

Заказать лизинговый расчёт

×

Вы выбрали: Оправка Blacksmith SK-SLA под хвостовик Weldon

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования.
Информация в разделе сервис и по телефону+ 375 25 608 44 81

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ОТЗЫВЫ
НАЗНАЧЕНИЕ:

Оправка предназначена для закрепления фрез с хвостовиком Weldon (с лыской) на фрезерных станках.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Оправка является станочной оснасткой. Фреза с хвостовиком Weldon вставляется в оправку и закрепляется в ней винтами.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Каждая оправка зажимает фрезы с определённым диаметром хвостовика.

Штревель необходимо заказывать отдельно.


Модель SK30-SLA6-50 SK30-SLA8-50 SK30-SLA10-50 SK30-SLA12-50 SK30-SLA16-63 SK30-SLA20-70 SK40-SLA6-50 SK40-SLA8-50
D, мм 6 8 10 12 16 20 6 8
D1, мм 25 28 35 42 48 52 25 28
L, мм 50 50 50 50 63 70 50 50
H1, мм 18 18 20 22,5 24 25 18 18
H2, мм - - - - - - - -
G1 Резьба винта M6 x 1 M8 x 1,25 M10 x 1,5 M12 x 1,75 M14 x 2 M16 x 2 M6 x 1 M8 x 1,25
G Резьба под штревель M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M16 x 2 M16 x 2

Модель SK40-SLA10-50 SK40-SLA12-50 SK40-SLA16-63 SK40-SLA20-63 SK40-SLA25-100 SK40-SLA32-100 SK50-SLA6-63 SK50-SLA8-63
D, мм 10 12 16 20 25 32 6 8
D1, мм 35 42 48 52 65 72 25 28
L, мм 50 50 63 63 100 100 63 63
H1, мм 20 22,5 24 25 24 24 18 18
H2, мм - - - - 25 28 - -
G1 Резьба винта M10 x 1,5 M12 x 1,75 M14 x 2 M16 x 2 M18 x 2 M20 x 2 M6 x 1 M8 x 1,25
G Резьба под штревель M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2 M24 x 3 M16 x 2

Модель SK50-SLA10-63 SK50-SLA12-63 SK50-SLA16-63 SK50-SLA20-63 SK50-SLA25-80 SK50-SLA32-100 SK50-SLA40-100 SK50-SLA50-130
D, мм 10 12 16 20 25 32 40 50
D1, мм 35 42 48 52 65 72 90 100
L, мм 63 50 63 63 80 100 100 130
H1, мм 20 22,5 24 25 24 24 30 35
H2, мм - - - - 25 28 32 35
G1 Резьба винта M10 x 1,5 M12 x 1,75 M14 x 2 M16 x 2 M18 x 2 M20 x 2 M20 x 2 M20 x 2
G Резьба под штревель M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3
