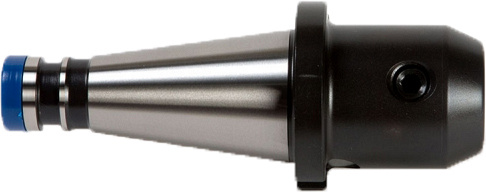

Оправка Blacksmith NT-SLA под хвостовик Weldon

Оправка Blacksmith NT-SLA под хвостовик Weldon
  • Производитель: BLACKSMITH     Страна: Германия
  • Конус хвостовика: NT30, NT40, NT50

    DIN 2080 (ГОСТ 25827-93 исполнение I)

    Внутренний диаметр: 6-50 мм

  • Сервис

Связь с ведущим специалистом

+375 25 959 26 47

/

+375 25 608 44 81

Узнать цену

×

Вы выбрали: Оправка Blacksmith NT-SLA под хвостовик Weldon

Заказать лизинговый расчёт

×

Вы выбрали: Оправка Blacksmith NT-SLA под хвостовик Weldon

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования.
Информация в разделе сервис и по телефону+ 375 25 608 44 81

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ОТЗЫВЫ
НАЗНАЧЕНИЕ:

Оправка предназначена для закрепления фрез с хвостовиком Weldon (с лыской) на фрезерных станках.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Оправка является станочной оснасткой. Фреза с хвостовиком Weldon вставляется в оправку и закрепляется в ней винтами.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Каждая оправка зажимает фрезы с определённым диаметром хвостовика.

Модель NT30-SLA6-55 NT30-SLA8-55 NT30-SLA10-55 NT30-SLA12-55 NT30-SLA16-60 NT30-SLA20-65 NT30-SLA25-75 NT40-SLA6-55 NT40-SLA8-55 NT40-SLA10-55

D, мм

6 8 10 12 16 20 25 6 8 10
D1, мм 25 28 35 40 45 50 55 25 28 35

L, мм

55 55 55 55 60 65 75 55 55 55
H, мм 32 36 40 45 50 60 65 32 36 40
H1, мм 12 14 15 18 20 25 25 12 14 15

H2, мм

10 12 14 16 18 20 22 10 12 14
G1 Резьба винта M6 M8 M10 M10 M10 M12 M12 M6 M8 M10
G Резьба под штревель M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M12 x 1,75 M16 x 2 M16 x 2 M16 x 2

Модель NT40-SLA12-55 NT40-SLA16-60 NT40-SLA20-65 NT40-SLA25-75 NT40-SLA32-90 NT40-SLA42-105 NT50-SLA6-90 NT50-SLA8-90 NT50-SLA10-90 NT50-SLA12-90
D, мм 12 16 20 25 32 42 6 8 10 12
D1, мм 40 45 50 55 60 80 25 28 35 40
L, мм 55 60 65 75 90 105 90 90 90 90
H, мм 45 50 60 65 70 80 32 36 40 45
H1, мм 20 22 25 25 30 32 12 14 15 18

H2, мм

16 18 20 22 22 24 10 12 14 16
G1 Резьба винта M10 M10 M12 M12 M16 M16 M6 M8 M10 M10
G Резьба под штревель M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2 M16 x 2 M24 x 3 M24 x 3 M24 x 3 M24 x 3

Модель NT50-SLA16-90 NT50-SLA20-90 NT50-SLA20-150 NT50-SLA25-90 NT50-SLA25-150 NT50-SLA32-90 NT50-SLA32-150 NT50-SLA42-105 NT50-SLA50-105
D, мм 16 20 20 25 25 32 32 42 50
D1, мм 45 50 50 55 55 60 60 80 95
L, мм 90 90 150 90 150 90 150 105 105
H, мм 50 60 60 65 65 70 70 80 90
H1, мм 20 25 25 25 25 30 30 32 35
H2, мм 18 20 20 22 22 22 22 24 25
G1 Резьба винта M10 M12 M12 M12 M12 M16 M16 M16 M20
G Резьба под штревель M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3 M24 x 3
