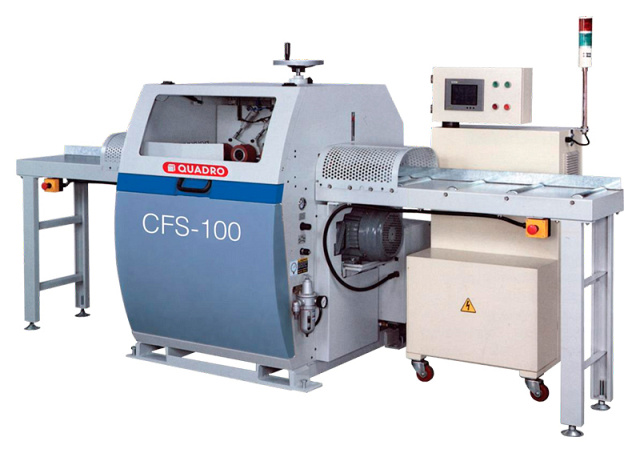

Автоматические торцовочные станки QUADRO CFS-100, CFS-100 MAX
Торцевание: с вырезкой дефектных мест
Тип подачи: роликовый
Диаметр пилы: 455 мм
Макс. скорость подачи: 80 м/мин
- Программное обеспечение линии позволяет использовать одну или сочетание нескольких программ раскроя и оптимизации
- Сенсорный дисплей позволяет просто и быстро вносить корректировки и данные в рабочую программу оптимизации
- Легкость и простота в эксплуатации и техническом обслуживании
НАЗНАЧЕНИЕ:
Предназначен для торцовки заготовок на необходимый размер, позволяет оптимизировать раскрой и сортировать детали по разным типоразмерам, выбраковывать дефекты в соответствии с флюоресцирующими маркировками оператора.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

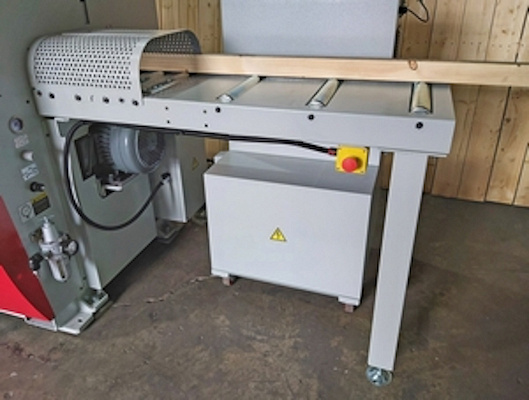

 | РОЛИКОВЫЙ СТОЛ НА ВХОДЕ СТАНКА ДЛЯ ПОДАЧИ И РАЗМЕТКИ ЗАГОТОВОК Включая защитное ограждение для безопасности подачи заготовок в зону захвата и резания. |

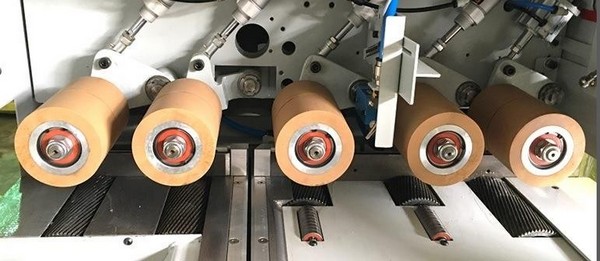

 | ПРИВОДНЫЕ МЕТАЛЛИЧЕСКИЕ НИЖНИЕ ВАЛЬЦЫ – 5 ШТ. И ВЕРХНИЕ ОБРЕЗИНЕННЫЕ – 5 ШТ. ОБЕСПЕЧИВАЮТ НАДЕЖНУЮ ПОДАЧУ ЗАГОТОВОК В ЗОНУ ОБРАБОТКИ Оптимальную настройку для работы с разной заготовкой позволяют произвести прижимные пневмоцилиндры. |

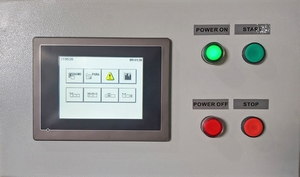

 | УДОБНЫЙ И ИНТУИТИВНО ПРОСТОЙ СЕНСОРНЫЙ TOUCH-SCREEN ЭКРАН ДЛЯ УПРАВЛЕНИЯ СТАНКОМ И ПРОГРАММИРОВАНИЯ ЗАДАЧ Располагается на отдельной стойке и при необходимости может быть перемещён. |

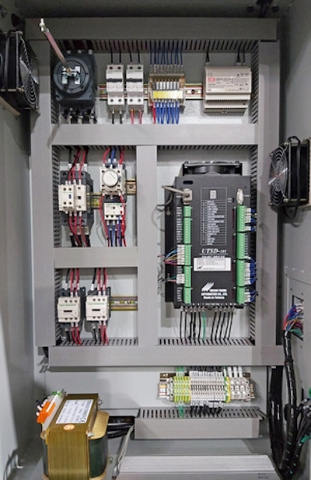

 | ЭЛЕКТРОШКАФ С ЭЛЕКТРОКОМПОНЕНТАМИ SCHNEIDER ELECTRI и MICRO TREND AUTOMATION Наличие кулеров позволяет производить постоянное проветривание и обеспечивать чистоту электрокомпонентов. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

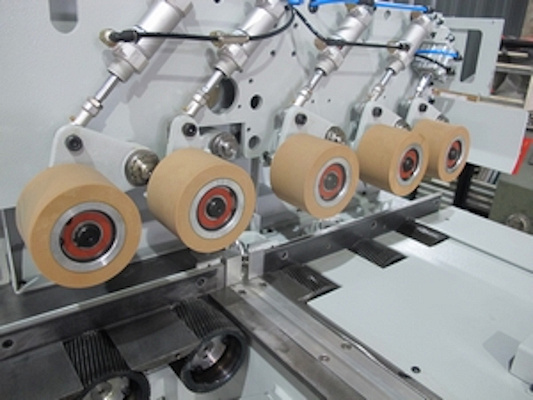

 | УВЕЛИЧЕННЫЕ-СДВОЕННЫЕ ВЕРХНИЕ РОЛКИ И УВЕЛИЧЕННЫЕ НИЖНИЕ РОЛИКИ Опционально для станка в модификации CFS-100 Max |
 | КОЖУХ-ПРИЖИМ Опционально для материала с толщиной менее 15 мм. |
РАБОЧИЕ РЕЖИМЫ (ПРОГРАММЫ):
1. Режим фиксированной длины реза
2. Режим последовательного резания (10 вариантов памяти размеров торцовки)
3. Режим двусторонней обрезки с маркировкой линий
4. Фиксированной длины реза с маркировкой линий

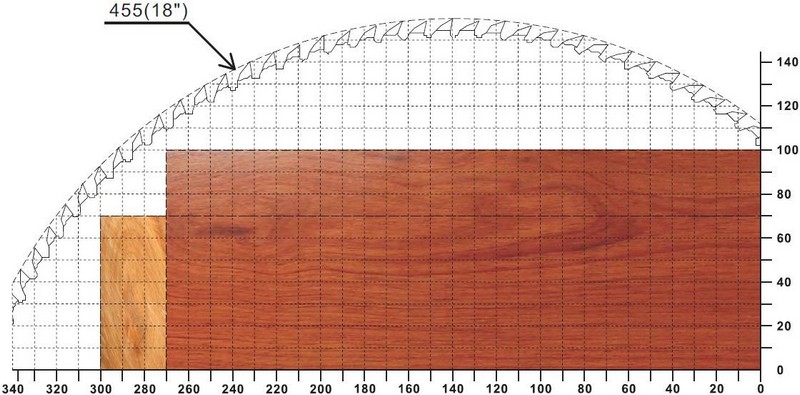

ДИАГРАММА РАБОТЫ СТАНКА CFX-100:

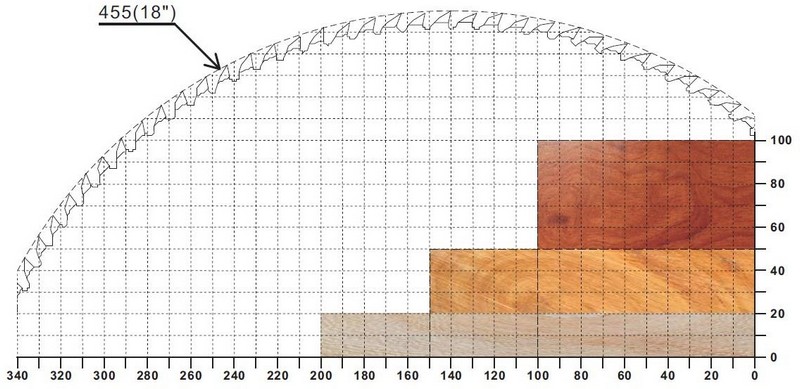

ДИАГРАММА РАБОТЫ СТАНКА CFX-100 MAX:
ПРИНЦИП РАБОТЫ:

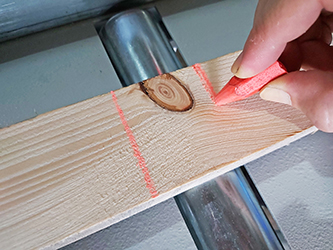

Предварительно оператором с помощью люминесцентного мелка наносятся метки на заготовке в том месте, где требуется вырезка дефектов (сучков, смоляных карманов и т.п.). Подача обрезной доски происходит справа налево при помощи приводного транспортера. Обрезка осуществляется по меткам с помощью автоматического торцовочного станка с функцией вырезки дефектов и с позиционирующим устройством. Метки считываются с помощью установленного на станке фотоэлемента.
