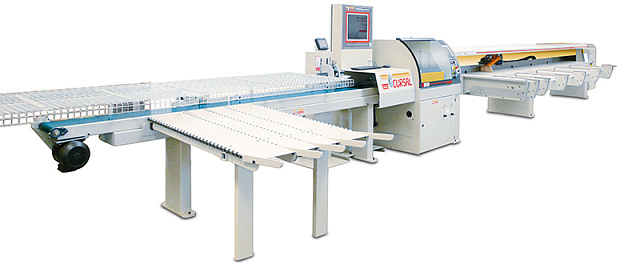

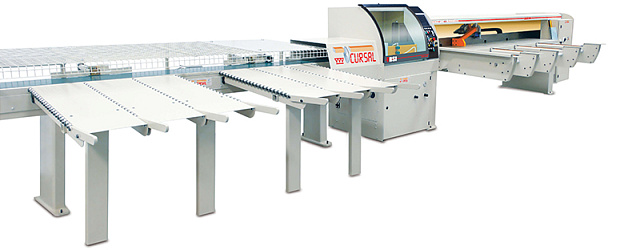

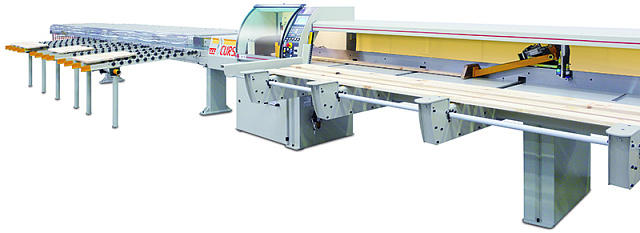

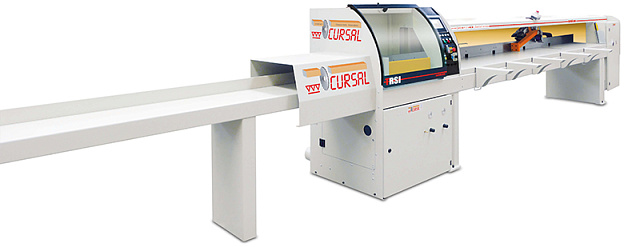

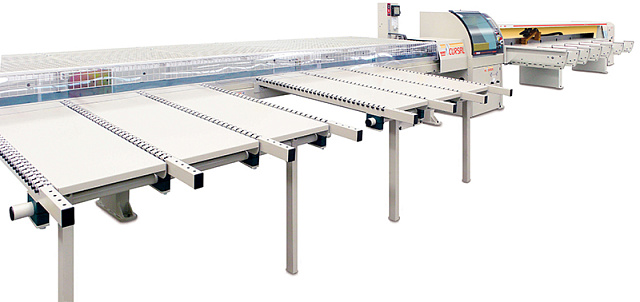

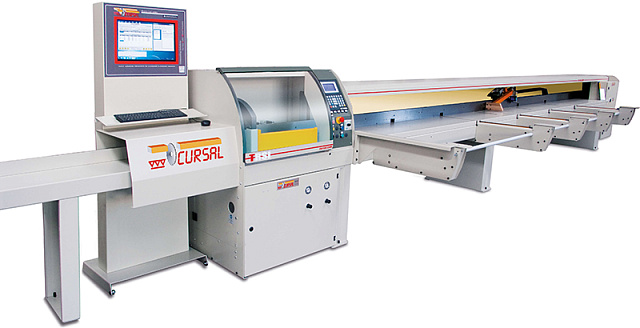

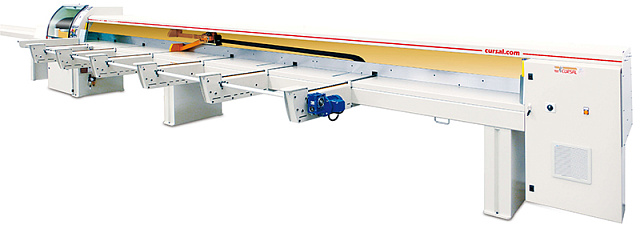

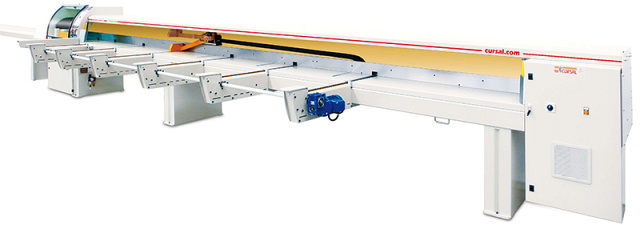

Автоматический торцовочный станок с толкателем Cursal TRSI 8000E
Торцевание: с оптимизацией
Тип подачи: роликовый
Диаметр пилы: 500 мм
Макс. скорость подачи: 200 м/мин
НАЗНАЧЕНИЕ:
Линия специально разработана для вырезки дефектов (сучков, смоляных карманов и т.п.) из обрезных досок. На линии производится как вырезка дефектных мест так и резка заготовок на запрограммированные длины, в т.ч. с функцией оптимизации.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
ПРИНЦИП РАБОТЫ:

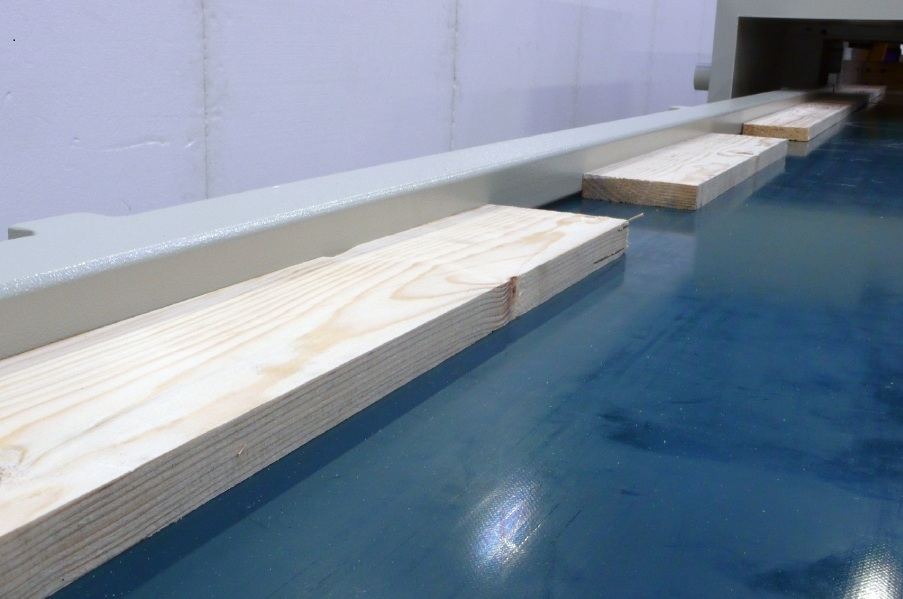

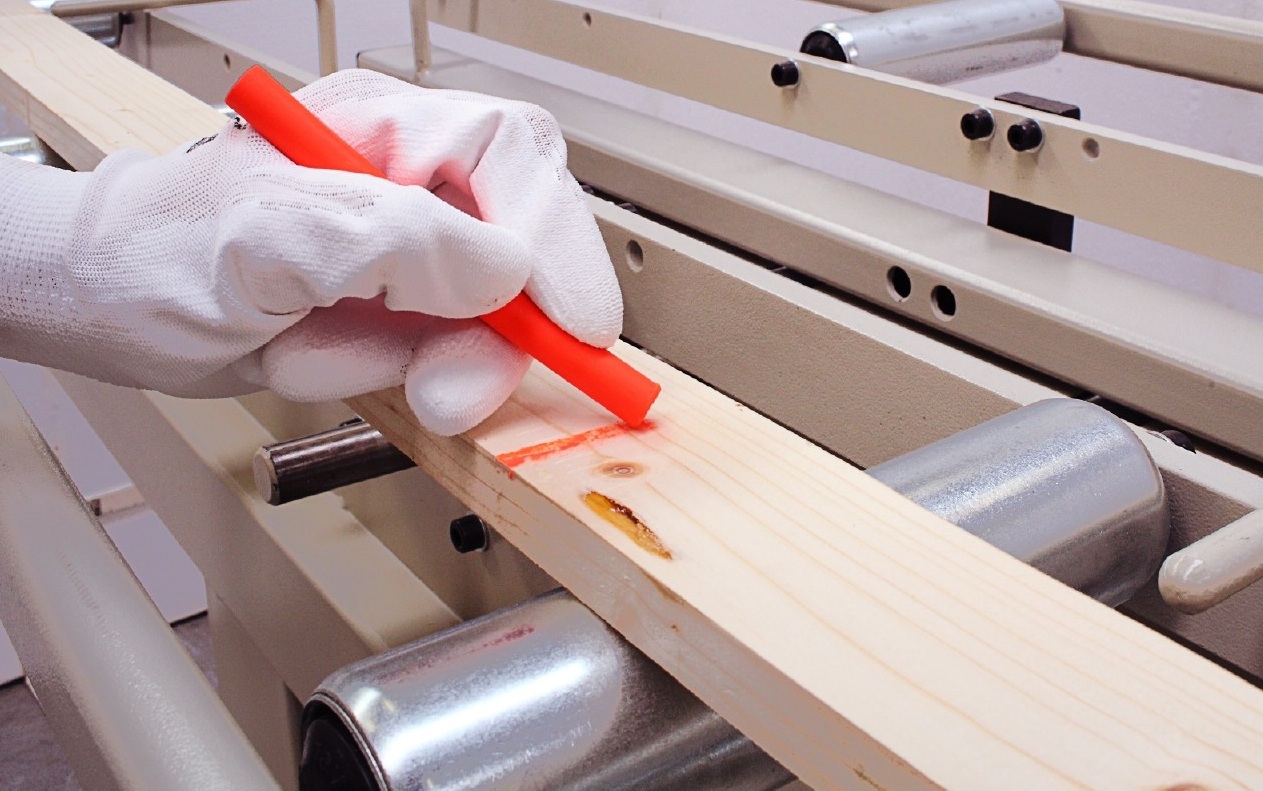

Заготовки помещается на загрузочный не приводной рабочий стол с толкателем. Предварительно оператором с помощью люминесцентного мелка наносятся метки на заготовке в том месте, где требуется вырезка дефектов (сучков, смоляных карманов и т.п.). Подача обрезной доски происходит справа налево при помощи толкателя. Обрезка осуществляется по меткам с помощью автоматического торцовочного станка с функцией вырезки дефектов и с позиционирующим устройством. Метки считываются с помощью установленного на станке фотоэлемента. Дальнейшее перемещение деталей осуществляется разгрузочным ленточном конвейером, со сброской в один из трех "карманов".
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

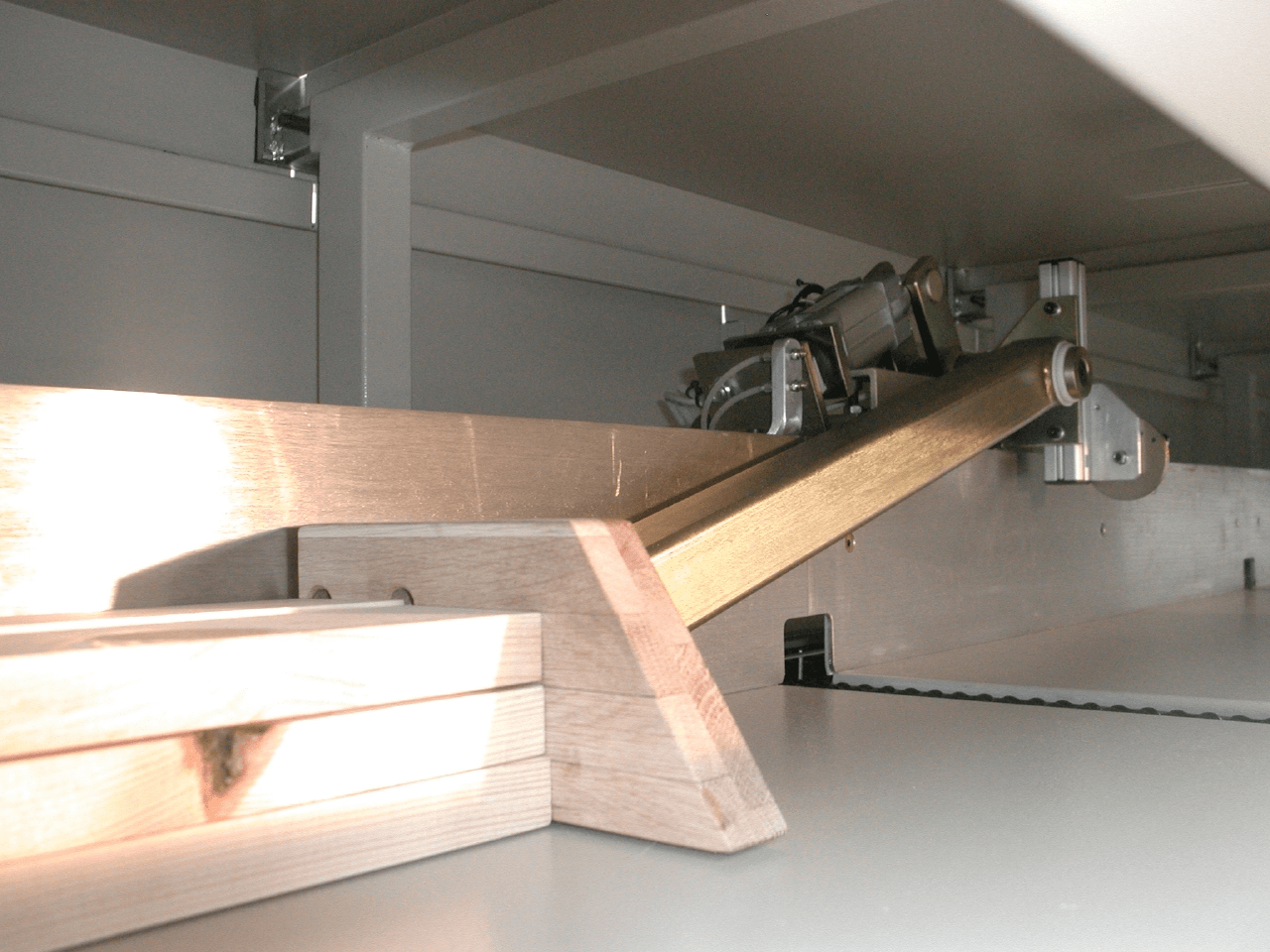

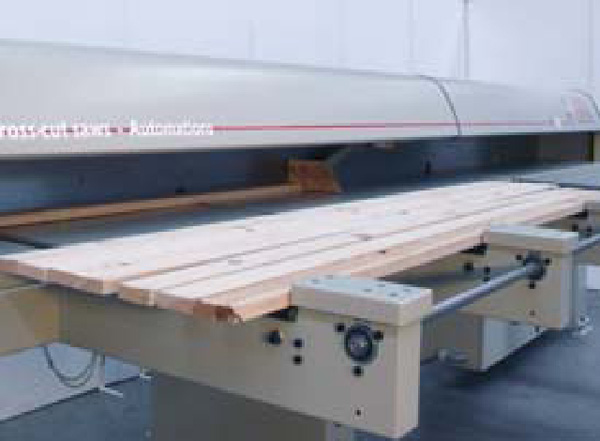

ПОДАЧА ЗАГОТОВОК Подача заготовок с помощью бесщёточного серводвигателя с высокой скоростью. Пневматический подъём толкателя на высоту 150 мм при обратном ходе. Подача пакета заготовок для торцевания больших объёмов продукции в заданный размер. | |

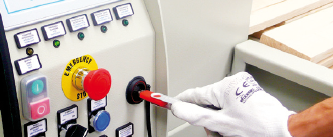

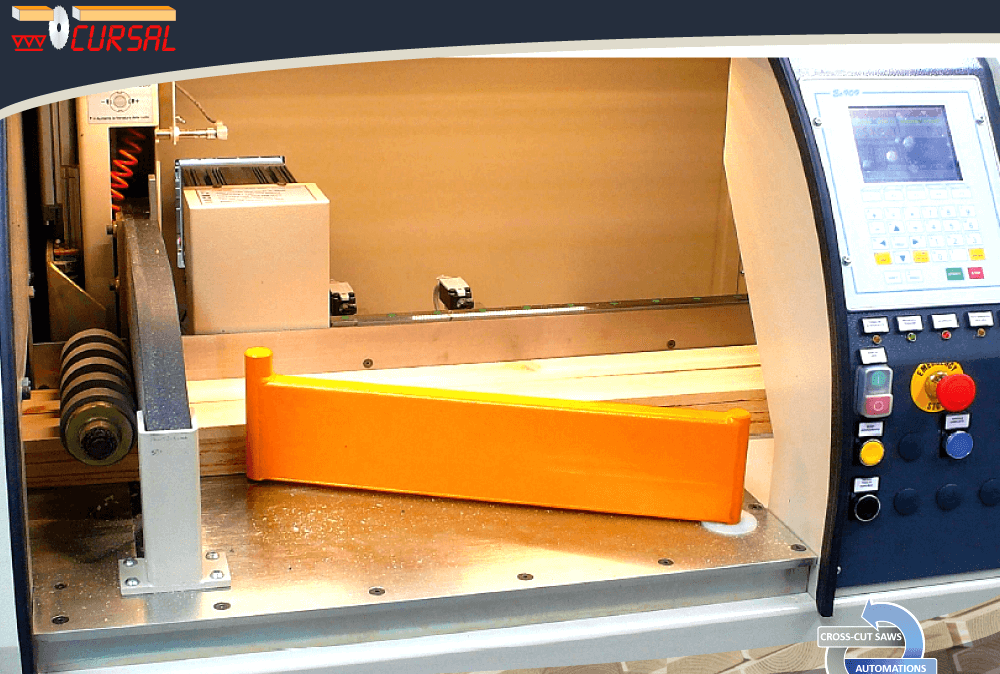

ПИЛЬНЫЙ УЗЕЛ Вертикальное возвратно-поступательное движение пильного полотна с автоматически контролируемой и регулируемой амплитудой поднятия. Система быстрого торможения и растормаживания пилы с устройством защиты от несанкционированного срабатывания тормоза. | |

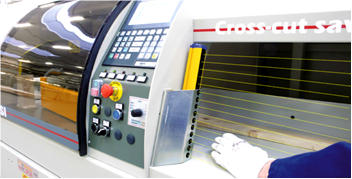

СИСТЕМА БЕЗОПАСНОСТИ Оптический барьер для безопасности оператора при подаче заготовок в зону толкателя. | |
ПЕРЕДАЧА ДАННЫХ Передача данных с помощью USB порта через Flash карту с внешнего источника предварительно сформированного задания. | |
| ЗАГРУЗОЧНЫЙ КОНВЕЙЕР Загрузочный цепной транспортер. Состоит из 4 приводных цепей для загрузки заготовок на загрузочный стол станка. Мощность двигателя 0,4 кВт. Дистанция между цепями транспортера 1,2 м. Нагрузка на транспортер 50 кг/пог.м. |
