НАЗНАЧЕНИЕ:

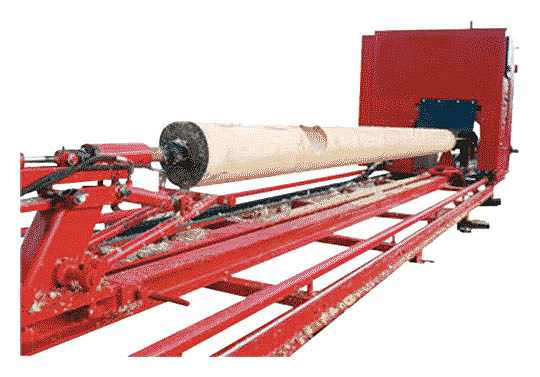

Станок предназначен для изготовления оцилиндрованных бревен с продольным пазом и поперечной чашкой под укладку в сруб диаметрами до 420 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки ROUNDTEC широко применяется в крупных и средних предприятиях для получения высококачественных деталей бревенчатых домов с различными габаритами и параметрами.

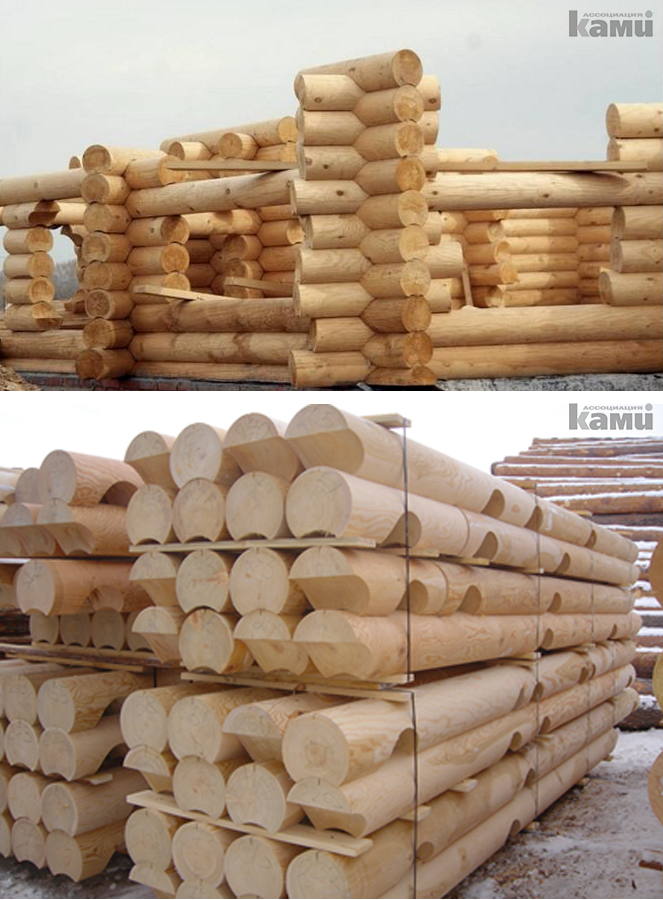

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

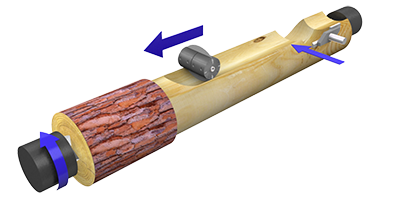

СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | СТАНИНА Массивная сварная станина станка представляет собой прочную и износостойкую конструкцию устойчивую к деформации и значительной вибрации, обеспечивает надежное базирование всех узлов и агрегатов. Станина изготовлена на современном высокоточном оборудовании. |
| | ПУЛЬТ УПРАВЛЕНИЯ Удобно расположенный пульт управления позволяет оператору управлять основными процессами обработки и контроля, оснащен кнопкой аварийной остановки станка для безопасной работы. Пульт обладает длительным сроком службы, имеет такие достоинства как:
|
| | УСТРОЙСТВО ЗАЖИМА БРЕВНА Зажим бревна осуществляется с помощью установленных друг на против друга высокоточных центров с гидрозажимом для надежного базирования бревна, исключающими появление вибрации во время обработки, зажимы с легкостью выдерживают значительный вес бревна, такая система наиболее эффективна для тяжелых условиях эксплуатации. |
| | ФРЕЗЕРНЫЙ УЧАСТОК Эффективный в работе фрезерный участок обеспечивает качественную обработку продольной и поперечной поверхности бревна, основными возможностями участка являются:
|
| | ГИДРАВЛИЧЕСКАЯ СИСТЕМА Механизированный подьем и установка бревна в зону обработки осуществляется с помощью гидравлической системы. Конструкция системы проста и надёжна в работе, рассчитана на тяжёлые условия эксплуатации. Основные узлы системы хорошо адаптированы к работе при минусовых температурах и не требуют постоянного обслуживания. |
| | ФРЕЗА ДЛЯ ВЫБОРКИ ПРОДОЛЬНОГО ПАЗА Установленная на валу фреза с толстыми ножами позволяет с легкостью выбирать продольный паз по всей длине бревна за один проход. Конструкция головки фрезы исключает вылет ножей, что очень важно в работе. Фрезерные ножи легко меняются и не требуют специального инструмента для заточки. |
| | ФРЕЗА ДЛЯ ВЫБОРКИ ЧАШКИ Поперечная фреза, прошедшая специальную токарную обработку, исключает появления вибрации и имеет повышенный срок эксплуатации. Толстые ножи из инструментальной стали, спроектированные и заточенные определенным образом, легко можно настроить на необходимый радиус. Фреза имеет такие особенности как:
|

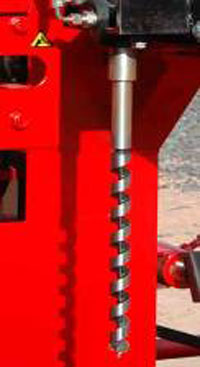

| | СВЕРЛО С ГИДРОПРИВОДОМ Вертикальное сверло с гидроприводом обеспечивает точное сверление сквозных отверстий под нагель. Сверло отличается жесткой конструкцией и усиленной сердцевиной, что исключает разлом сверла во время работы. Такая модель сверла позволяет получить точную геометрию отверстия при высокой скорости вращения. |
| | УСТРОЙСТВО ДЛЯ КОНУСНОЙ ОБРАБОТКИ БРЕВНА Для рационального использования древесины станок ROUNDTEC оборудован системой обработки бревна по его естественному профилю, что уменьшает потери древесины в опилки. Экономия составляет 15-30%. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
МЕХАНИЧЕСКИЙ ПОДЪЕМНИК БРЕВЕН |
ЛЕНТОЧНЫЙ КОНВЕЙЕР ОТВОДА СТРУЖКИ |
