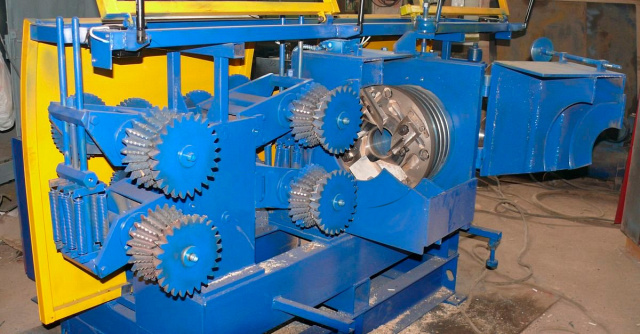

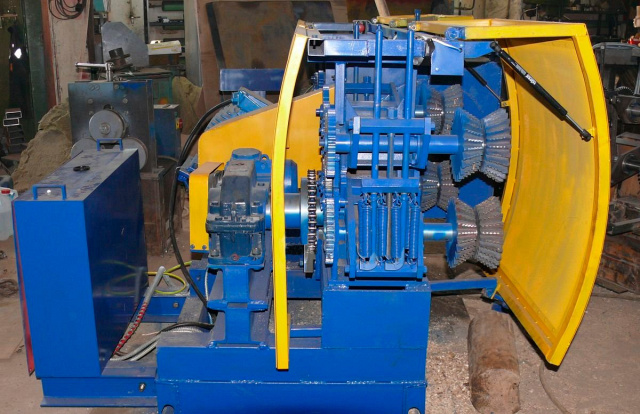

Комбинированный оцилиндровочный станок SHERWOOD 680С для производства оцилиндрованных кольев
Макс. Ø бревна: 200 мм
Мин. длина бревна: 1500 мм
Мощность: 23,1 кВт
Вес: 2000 кг
НАЗНАЧЕНИЕ:
Станок предназначен для производства оцилиндрованных кольев
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок может применяться на нижних складах лесозаготовительных предприятий, на площадках лесхозов и др.
Станок может эксплуатироваться в закрытом неотапливаемом помещении при температуре окружающей среды от -16°до +30°С.
За одну подачу из бревна можно получить оцилиндрованное бревно точных размеров, с высоким качеством поверхности. При обработке бревно подвергается одной рабочей операции: оцилиндрованию.

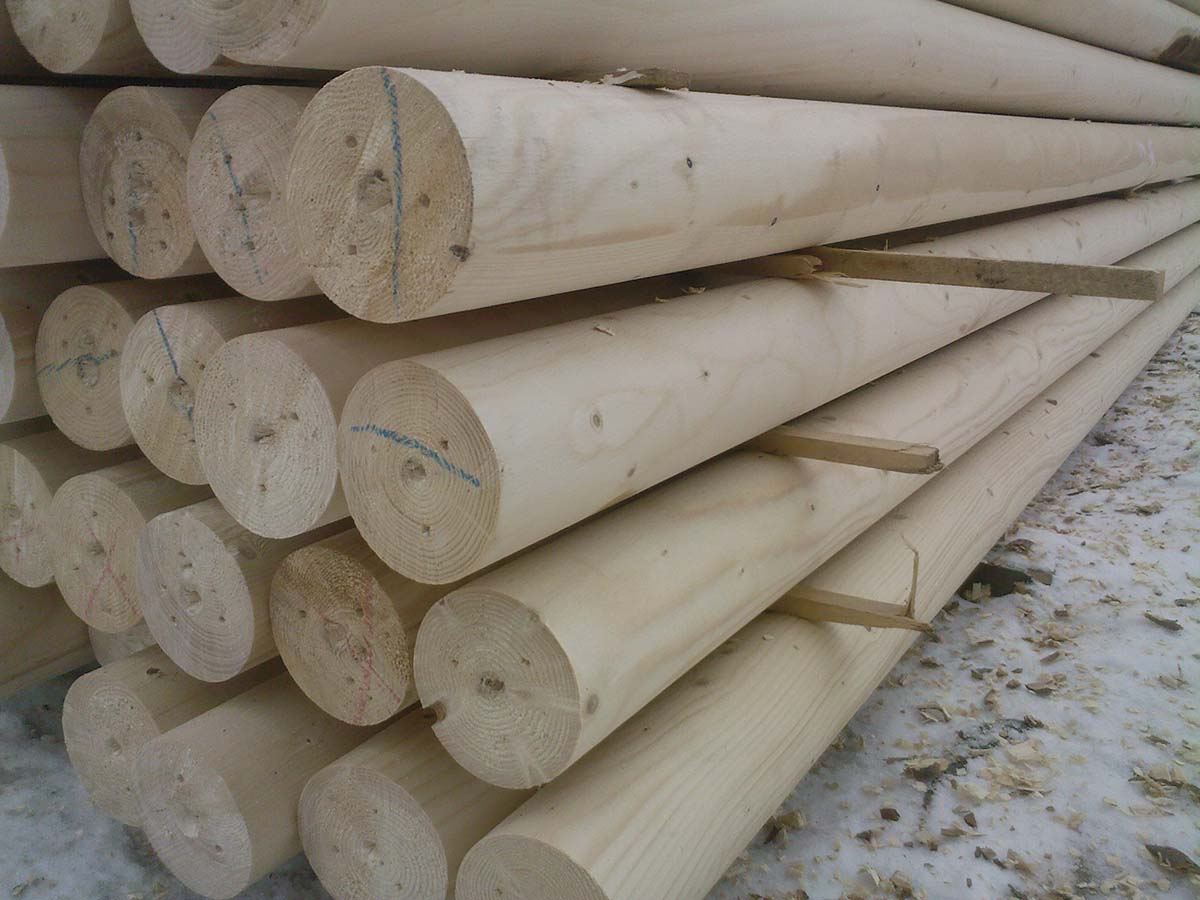

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
![](/images/sherwood_680c_izd-1.jpg)

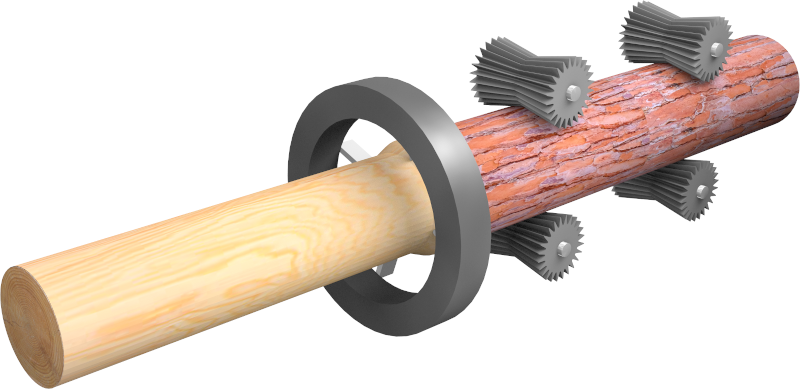

СХЕМЫ ОБРАБОТКИ:
![](/images/sherwood_680c_shema-new.png)
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

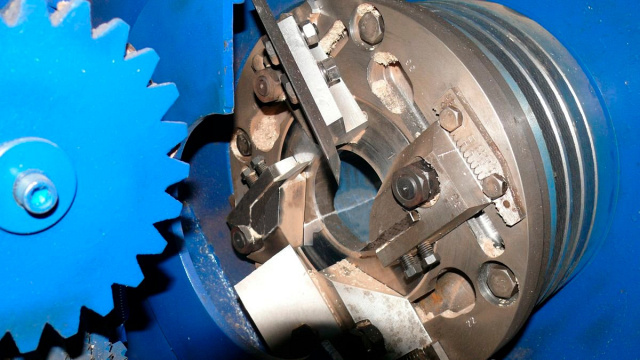

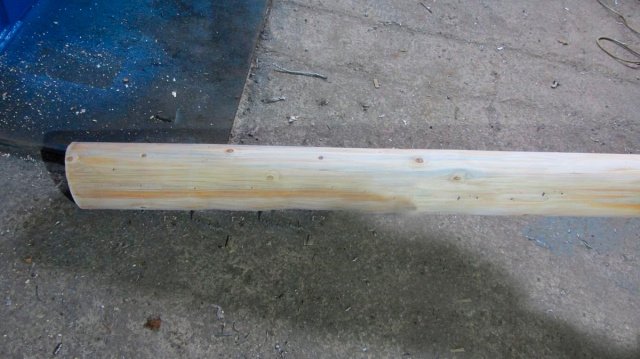

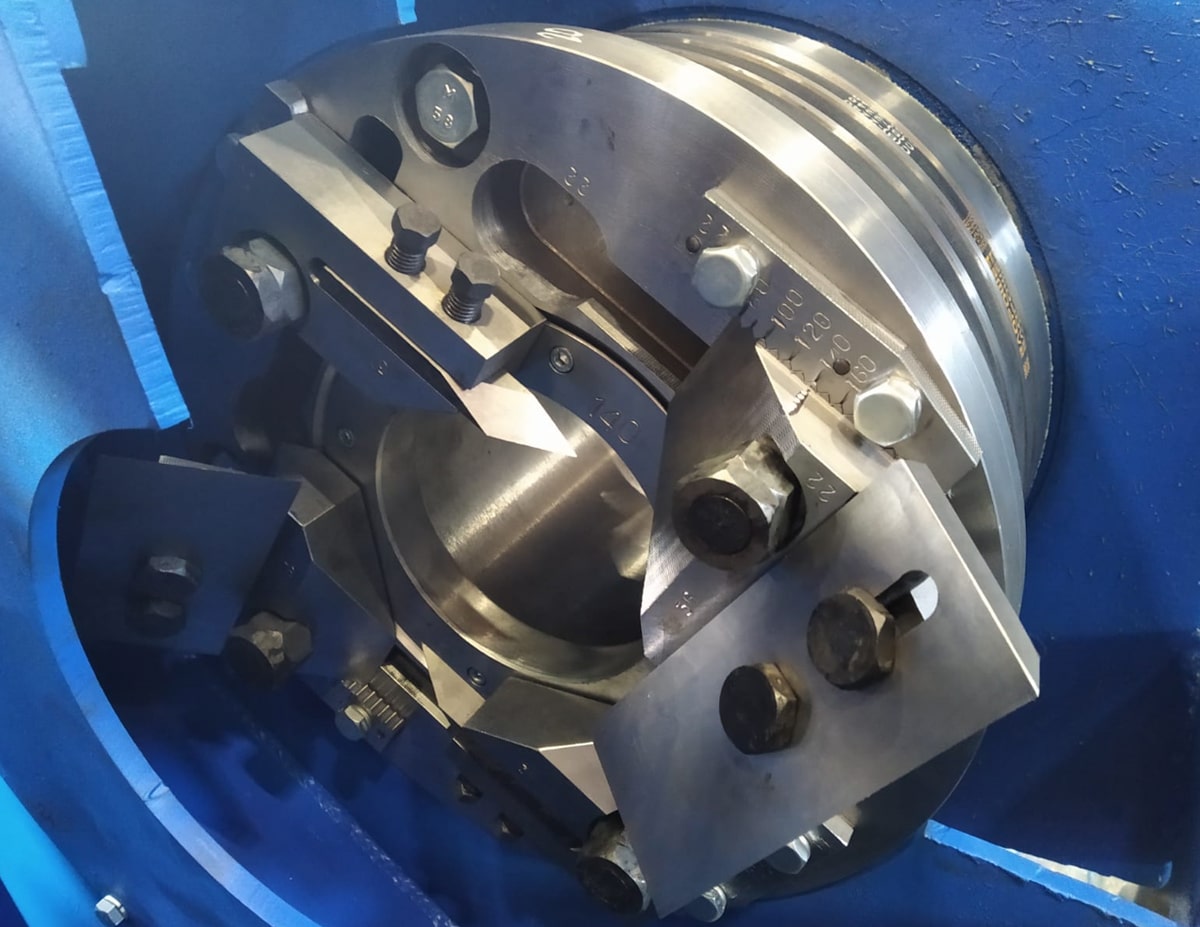

![]() | ОЦИЛИНДРОВОЧНЫЙ УЗЕЛ Узел осуществляет оцилиндровку неокоренного бревна , после прохождения бревна через данный узел получается цилиндр различного диаметра (от 70 до 160 мм), калиброванного по всей длине заготовки. |

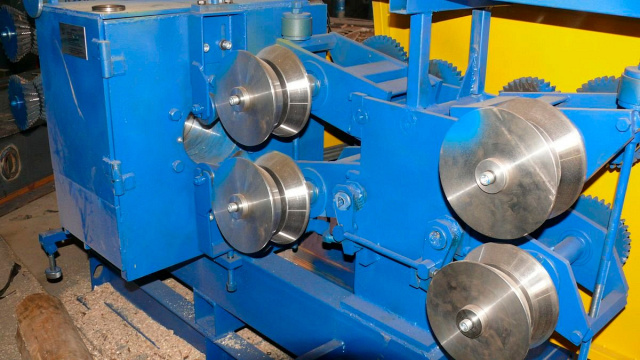

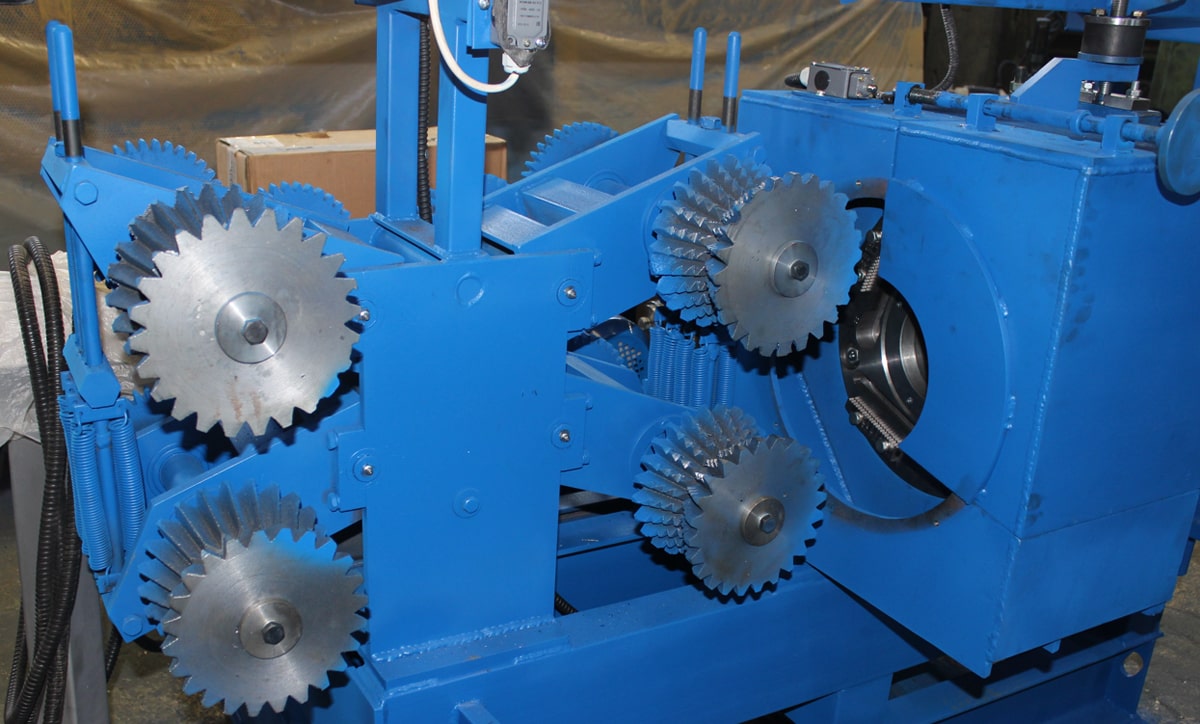

![]() | СИСТЕМА ПОДАЧИ Специально разработанный прижимной механизм обеспечивает необходимое и достаточное давление для бесперебойной подачи бревен. Блок рябух, в отличие от всех конкурентов, синхронизирован с помощью зубчатых соединений, что позволяет оперативно перестраиваться на необходимый диаметр подаваемой заготовки. |

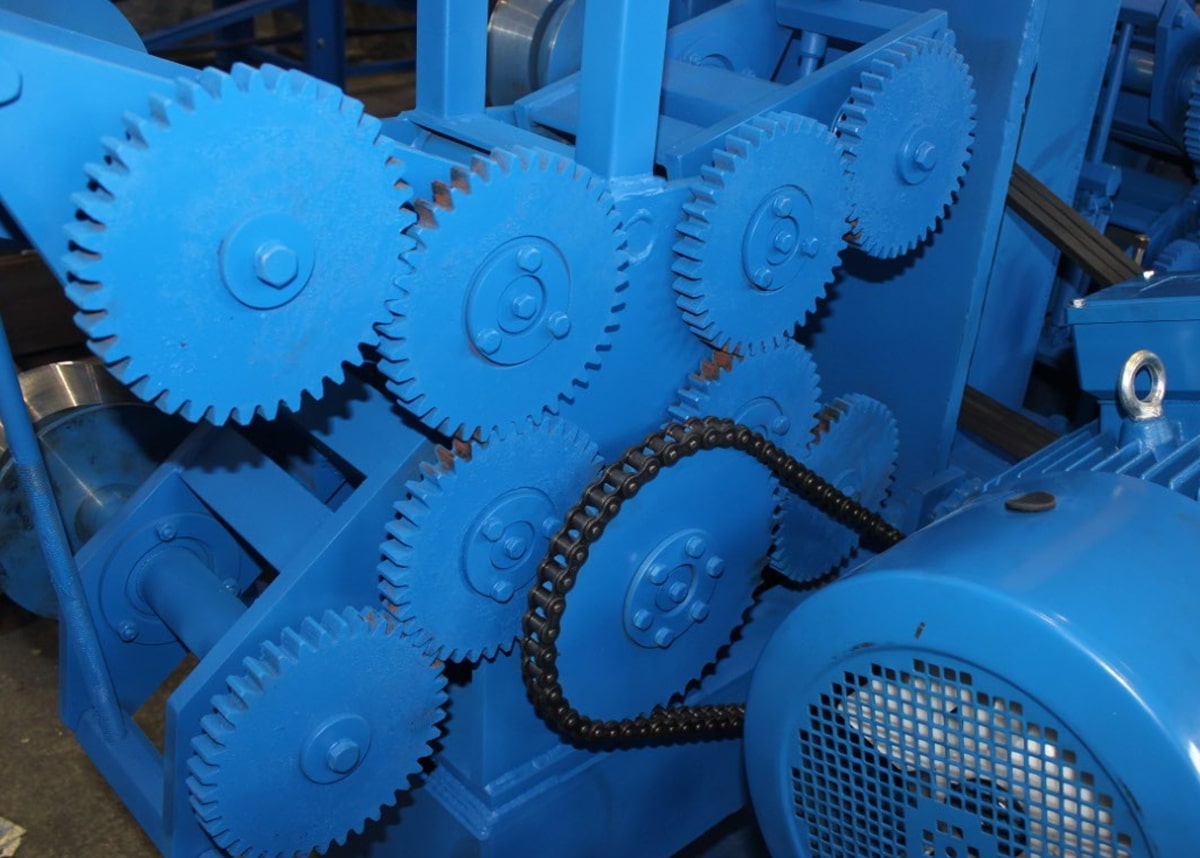

![]() | ПРИВОД ПОДАЮЩИХ РЯБУХ Привод подающих рябух осуществляется с помощью зубчатых шестерен, прошедших зубофрезерную обработку. Все зубья имеют одинаковый модуль, что обеспечивает плавную подачу без рывков в отличии от станков других производителей, использующих литые шестерни. |

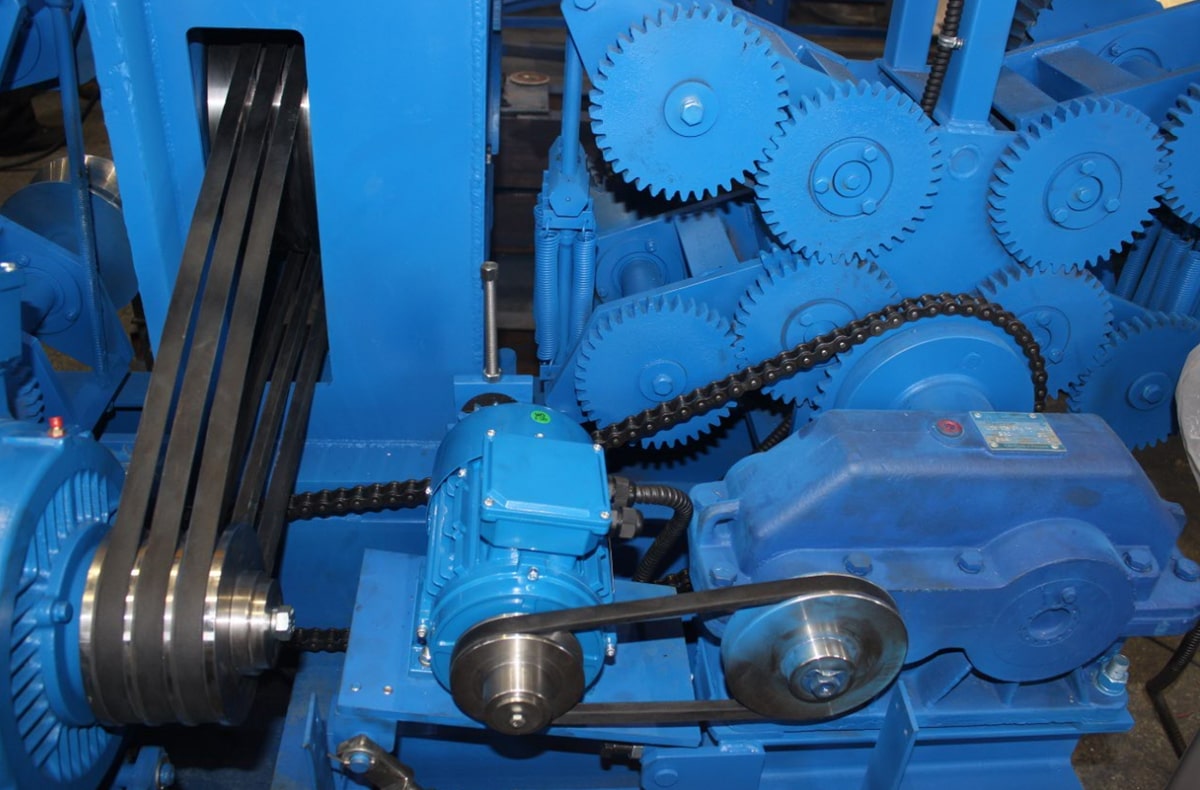

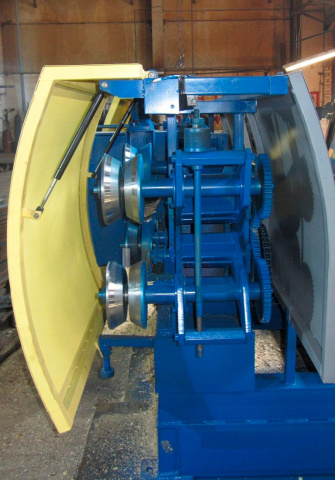

![]() | УСИЛЕННЫЙ РЕМЕННЫЙ ПРИВОД РОТОРА Усиленный 3-х ручьевой ременный привод оцилиндровочного ротора обеспечивает надежную работу ротора без пробуксовок. |

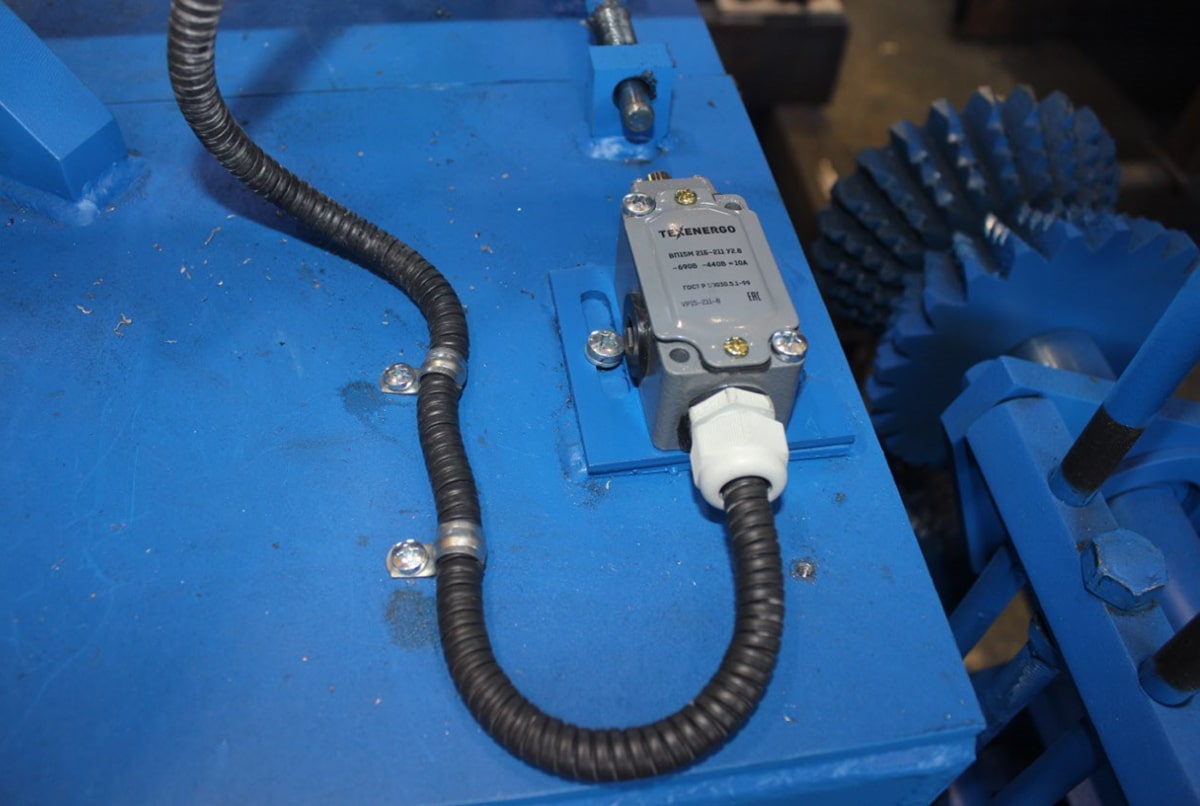

![]() | ЗАЩИТНЫЙ КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ На корпусе станка установлен защитный концевой выключатель, который не позволит запустить станок при открытом защитном кожухе, что обеспечивает безопасную работу оператора. |

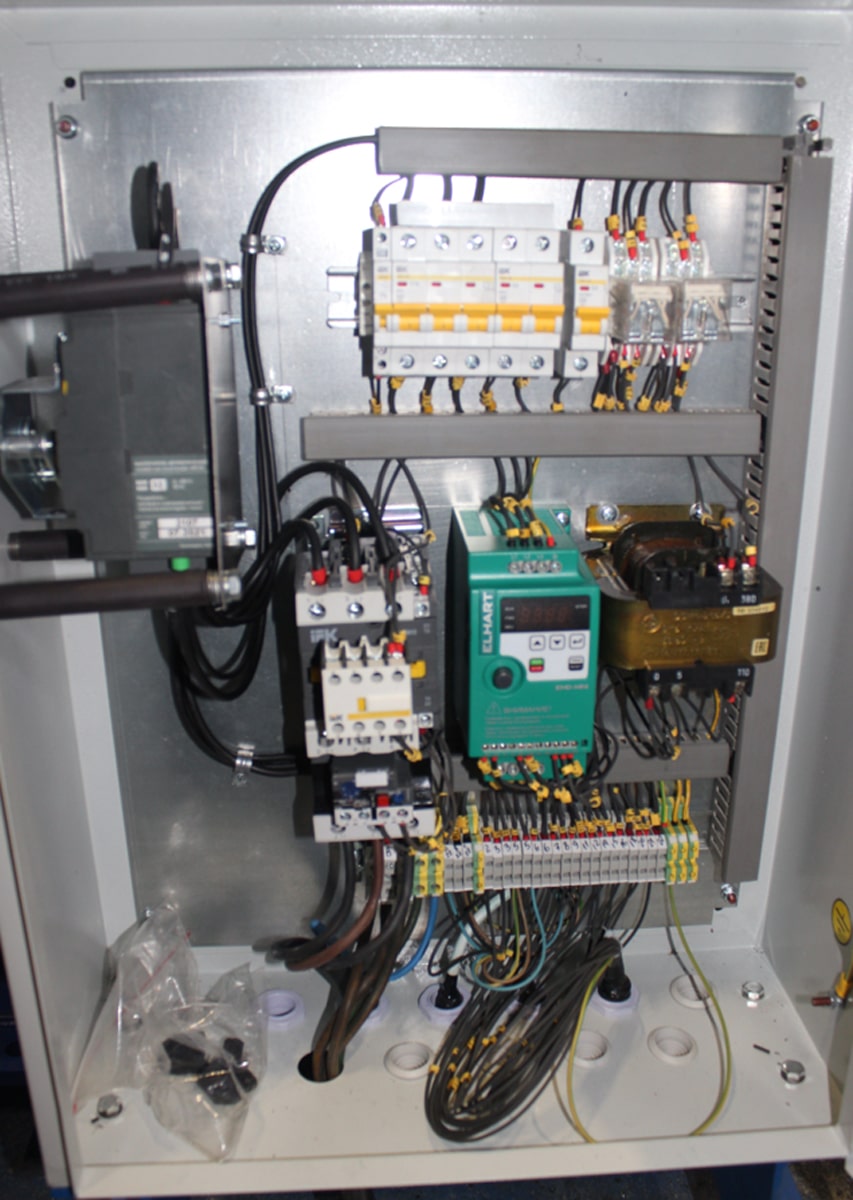

![]() | КОМПЛЕКТУЮЩИЕ На корпусе станка установлен защитный концевой выключатель, который не позволит запустить станок при открытом защитном кожухе, что обеспечивает безопасную работу оператора. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
![]() | ЗАГРУЗОЧНАЯ ЭСТАКАДА ДЛЯ БРЕВЕН Автоматизирует процесс загрузки на бревнопильный станок. Длина накопительной части – от 4м. |
![]() | Длина рольганга – от 4м. Автоматизирует продольную подачу бревна в бревнопильный станок. Устанавливается в комплекте с эстакадой. |
![]() | Служат для отвода опила из цеха. |
![]() |
