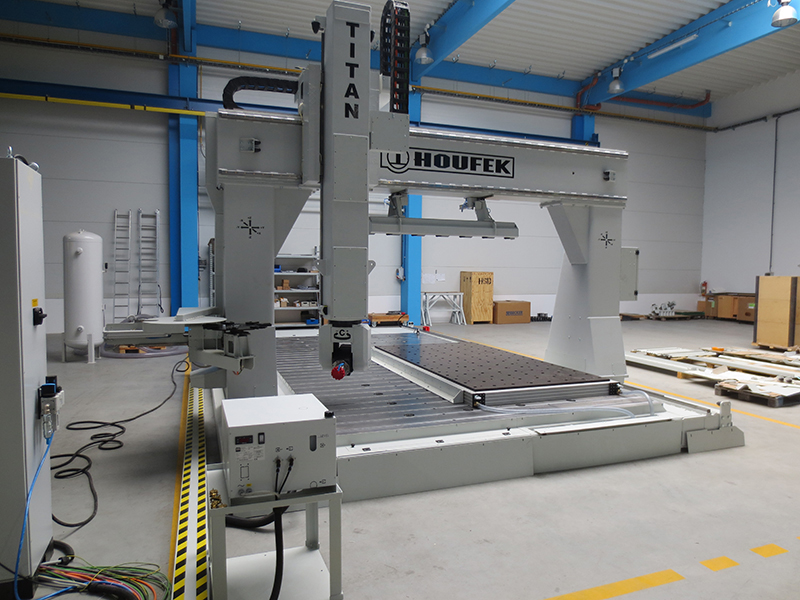

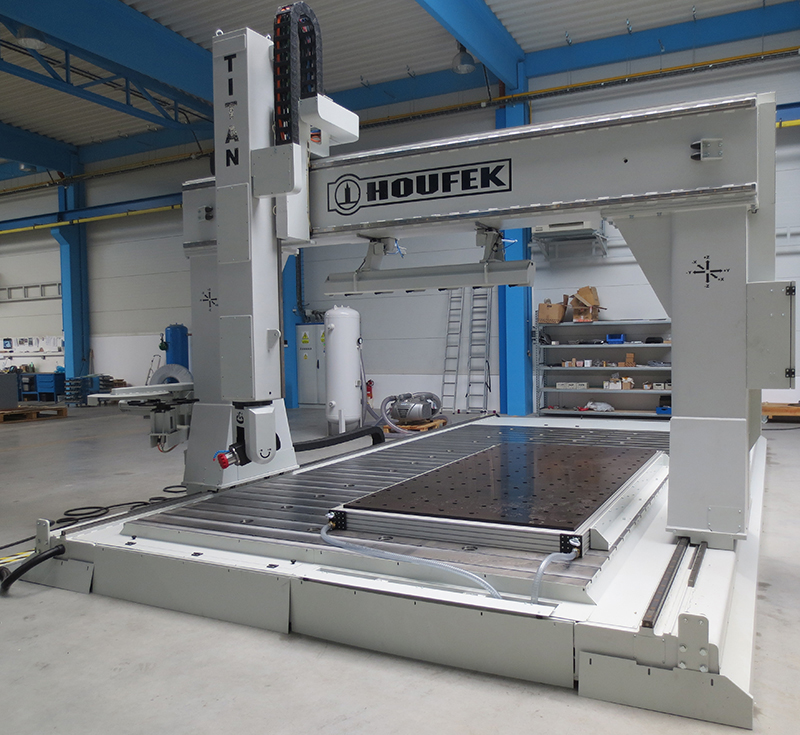

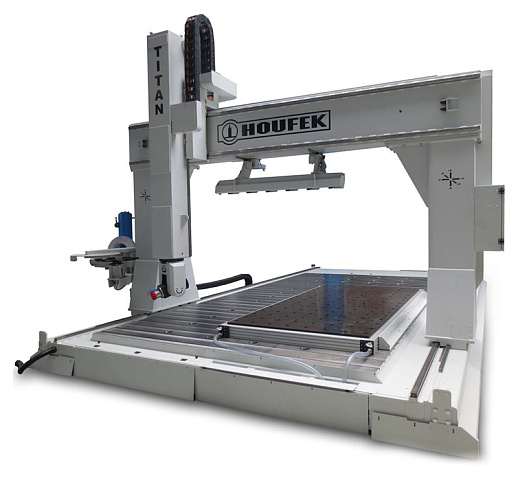

Пятиосевой обрабатывающий центр с ЧПУ Houfek TITAN

Пятиосевой обрабатывающий центр с ЧПУ Houfek TITAN
  • Производитель: Houfek

    Страна: Чехия

  • Зона обработки по X / Y / Z до:

    20 000 x 5000 x 1800 мм

    Шпиндель: 16,2 - 30 кВт,

    18 000 - 24 000 об/мин

    Макс. скорость по X / Y / Z:

    50 м/мин

    Точность позиционирования X / Y / Z: 0,035 мм/м

    Ход по осям B/С: ±110° / ±400°

    Вес: 10 700 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Пятиосевой обрабатывающий центр с ЧПУ Houfek TITAN

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Пятиосевой обрабатывающий центр с ЧПУ Houfek TITAN

Подобрать аналог

Вы выбрали: Пятиосевой обрабатывающий центр с ЧПУ Houfek TITAN

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Пятиосевой обрабатывающий центр HOUFEK «TITAN» - профессиональный обрабатывающий центр с ЧПУ для изготовления крупногабаритных прототипов, моделей, формообразующей технологической оснастки, а также обработки композиционных материалов, пластиков. Отличительной особенностью данного оборудования является удобство загрузки/выгрузки крупногабаритных заготовок и деталей, сочетание хорошей точности и высокой производительности. Магазин расположен под поперечной балкой, что сокращает время смены инструмента. Магазин имеет защитный кожух. Характерной чертой является портальная (мостовая) конструкция поперечной балки. Конструкция балки также включает необходимое количество ребер жесткости.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

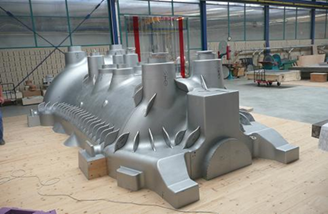

Пятиосевой обрабатывающий центр HOUFEK «TITAN» предназначен для плоскостной и профильной обработки фрезерованием и сверлением. Активно применяется в различных сферах механообработки, в частности для изготовления моделей из модельных пластиков, углепластика, сотовых наполнителей, пенополистирола, МДФ, фанеры, древесины, композитных материалов, где необходима точная и продуктивная обработка.   Станина станка – монолитная плита, обеспечивающая необходимую жесткость конструкции для обработки крупногабаритных заготовок. Его универсальность, оптимальные технические параметры и широкий спектр опций и делают возможным покрыть очень широкий диапазон производственных потребностей, а станок можно очень быстро настроить под различные типы изделий

ЛИТЕЙНАЯ ПРОМЫШЛЕННОСТЬ

АВИАСТРОЕНИЕ

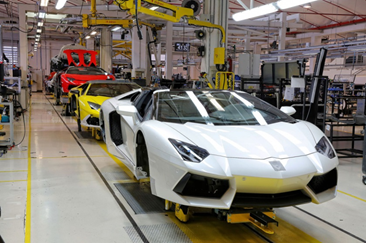

АВТОМОБИЛЕСТРОЕНИЕ

СУДОСТРОЕНИЕ

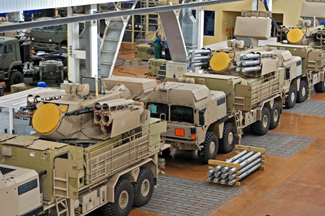

ОБОРОННАЯ
ПРОМЫШЛЕННОСТЬ

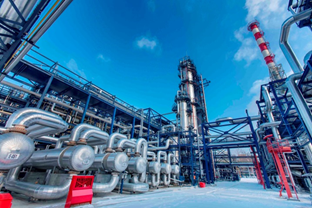

НЕФТЕГАЗОВАЯ и НЕФТЕПЕРЕРАБАТЫВАЮЩАЯ ПРОМЫШЛЕННОСТЬ




КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


СТАНИНА СТАНКА

Представляет собой сварную стальную конструкцию с множеством ребер жесткости, прошедшую отпуск или вибрационную обработку для снятия остаточных напряжений. Основные элементы станины заполнены виброгасящим бетоном. Обработка базовых поверхностей производится на 5-ти координатном портальном металлообрабатывающем центре с ЧПУ (собственного производство) за 1 установ и гарантируют стабильность конструкции и точность станка в целом. Часть элементов станка изготавливается литьем.

ПОРТАЛ

Характерной чертой является пространственная «кубическая» конструкция портала. Данное решение позволяет обеспечить хорошую жесткость и, с использованием аспирационного кожуха, реализовать удаление стружки и пыли из зоны обработки, ограниченной порталом.

РАБОЧИЙ СТОЛ

Может быть выполнен в 3-х вариантах:

- Рабочий стол из гетинакса с сеткой крепежных отверстий M12 для фиксации зажимной оснастки. Размер стола 3000 – 20 000 х  2000-5000 мм. Шаг сетки отверстий М12: 200 х 200 мм. Благодаря управляемым входам/выходам сжатого воздуха и вакуума (опция) и использованию соответствующей зажимной и упорной оснастки на станке могут быть оборудованы базы для установки и фиксации деталей;


- Растровый рабочий стол с подготовкой к подключению вакуумного насоса. Размер стола 3000 – 20 000 х  2000-5000 мм. Растр 50х50 мм. Шаг сетки отверстий для подачи вакуума: 150 х 150 мм. Шаг сетки отверстий М12: 200 х 200мм. Данный тип стола позволяет также производить раскрой и обработку плитных материалов, таких как МДФ, ДСП и т.д;


- Стальной рабочий стол с T-пазами. Размером 3000 – 20 000 x 2000 - 5000 мм с классическом зажимным  T-пазом. Размер Т-пазов 12 мм с шагом 200 мм. Обрабатываемый материал можно зажать при помощи механических зажимов и T-гаек с резьбой M10. Доступно использование тисков и другой стандартной станочной оснастки.


ТРАНСМИССИЯ

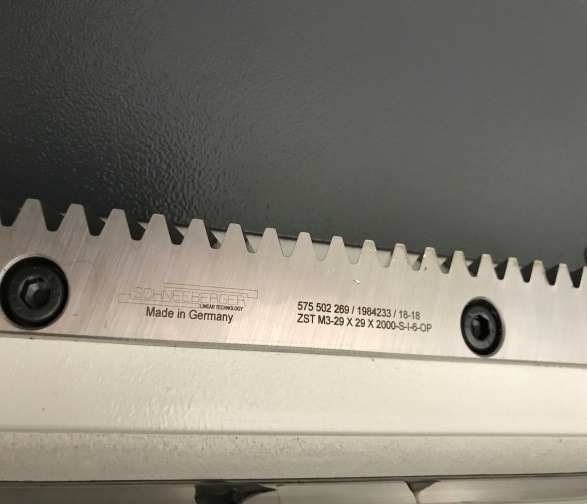

Перемещения по всем линейным осям X, Y и Z обеспечиваются косозубой шлифованной рейкой-шестерней. Это решение позволяет сохранить хорошую точность и обеспечить высокую динамику (до 50 м/мин). Кроме того тип передачи шестерня-рейка не восприимчив к воздействию пыли и стружки. Для данных задач и перемещений тип шестерня-рейка является оптимальным.

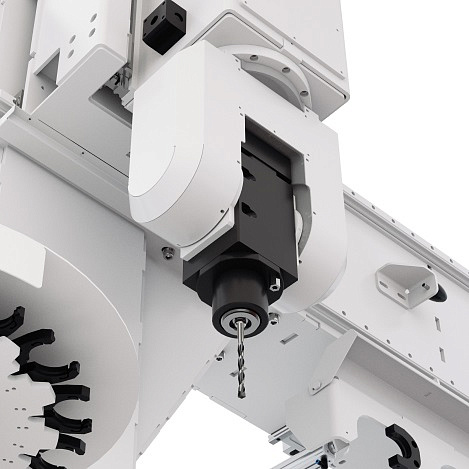

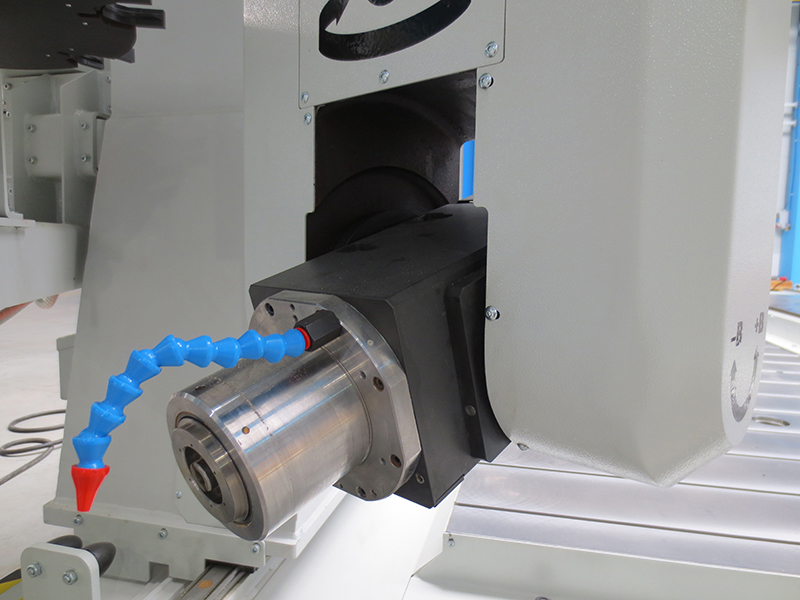

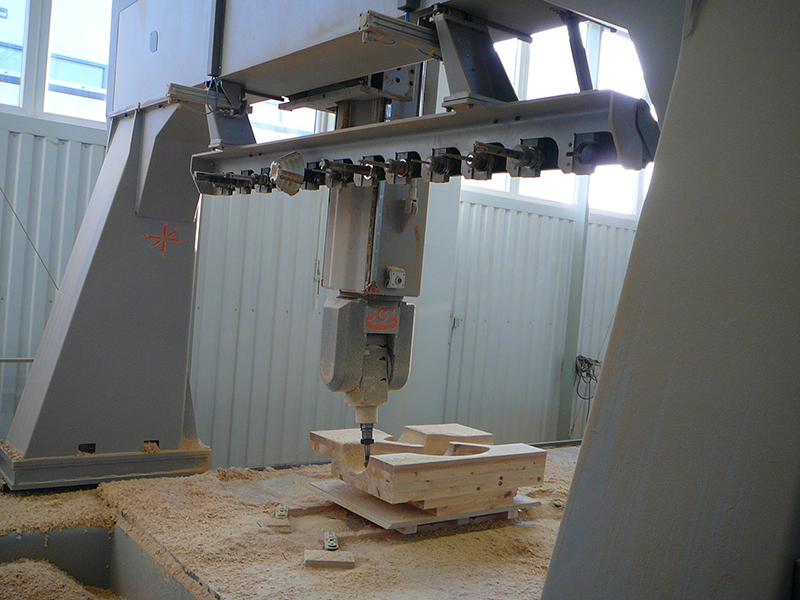

ОБРАБАТЫВАЮЩАЯ ГОЛОВКА HOUFEK

Вилочного типа с возможностью использования электрошпинделей мощностью до 30 кВт.

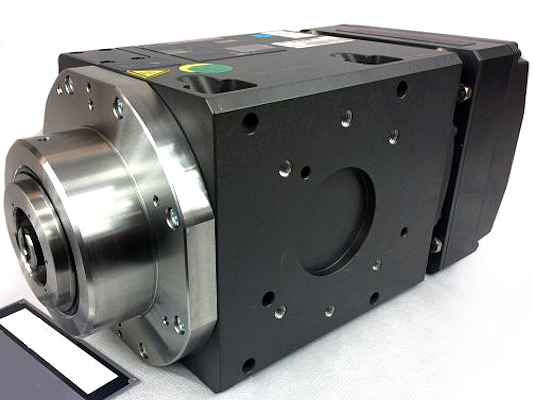

ЭЛЕКТРОШПИНДЕЛЬ

Мощностью от 16,2 до 30 кВт 0-24000 об/мин с принудительным жидкостным охлаждением и пневматическим освобождением инструмента, оснащен специализированными высокооборотистыми износостойкими необслуживаемыми керамическими подшипниками. Опционально шпиндель может быть укомплектован датчиком позиции для автоматической нарезки резьбы.

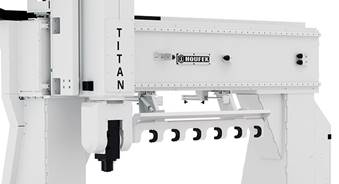

АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТОВ В ЭЛЕКТРОШПИНДЕЛЕ

В стандартную комплектацию включен магазин инструмента линейного типа на 6 позиций для инструмента с конусом HSK F63. Магазин выдвигается при помощи пневматических цилиндров и расположен под поперечной балкой. Магазин имеет защитный кожух.

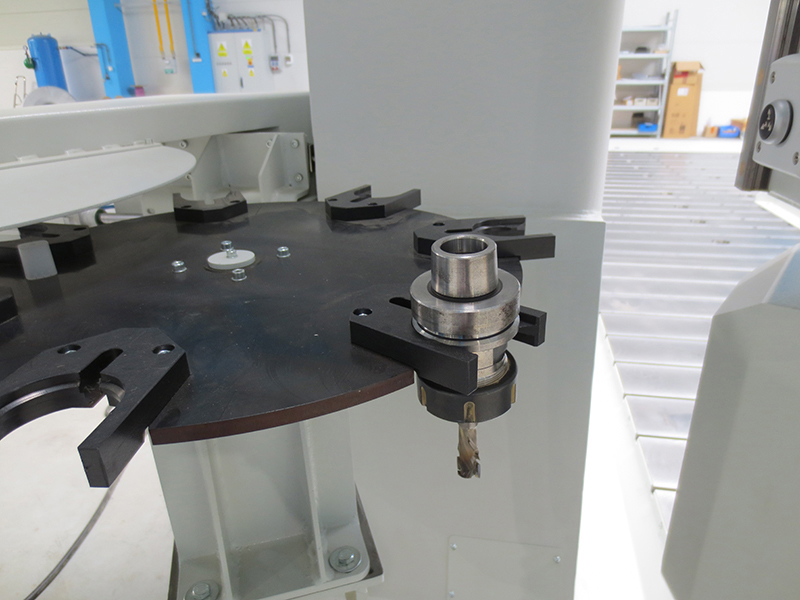

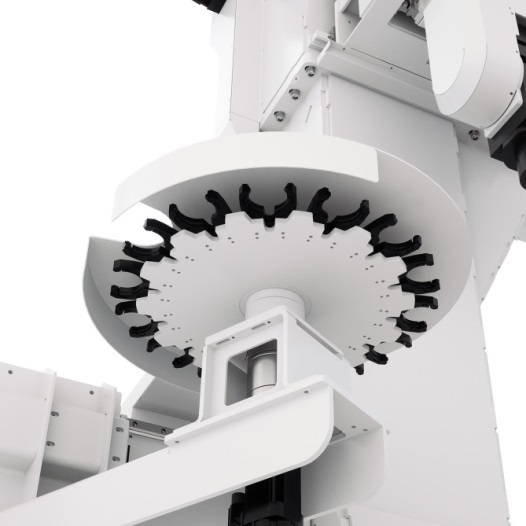

МАГАЗИН ИНСТРУМЕНТА РЕВОЛЬВЕРНОГО ТИПА - ОПЦИОНАЛЬНО

Магазин инструмента револьверного типа на 7 позиций

Магазин инструмента револьверного типа на 14 позиций.

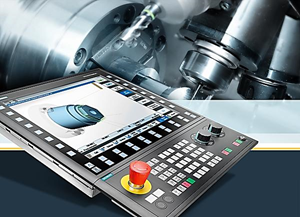

СИСТЕМЫ ПРОГРАММНОГО ЧИСЛОВОГО УПРАВЛЕНИЯ

Для обеспечения максимальной производительности и функционала, на станках FENIX устанавливаются полностью цифровые системы ЧПУ:

  • SIEMENS SINUMERIK 840D SL

  • FANUC 31i-B5

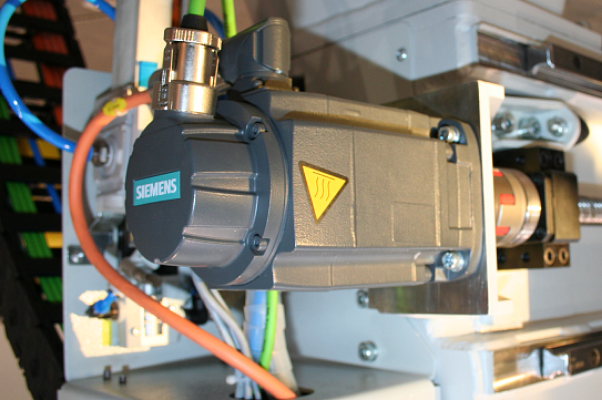

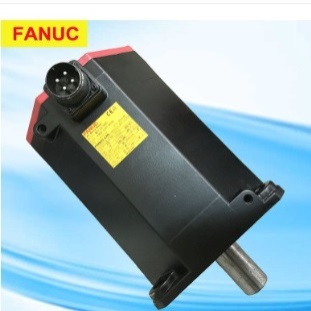

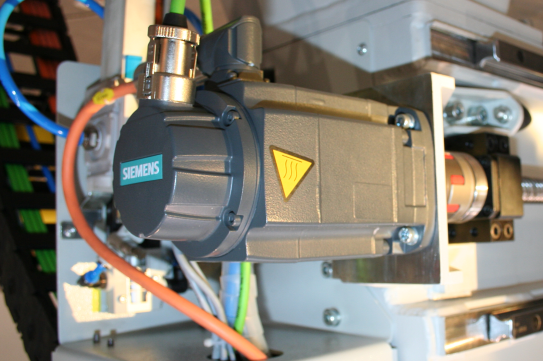

ДВИГАТЕЛИ ПЕРЕМЕЩЕНИЯ

В конструкции станков HOUFEK используются только высококачественные серводвигатели FANUC (Япония) либо SIEMENS (Германия). Синхронизированные сервоприводы по оси Х (2 шт.), Y (2 шт.), Z.

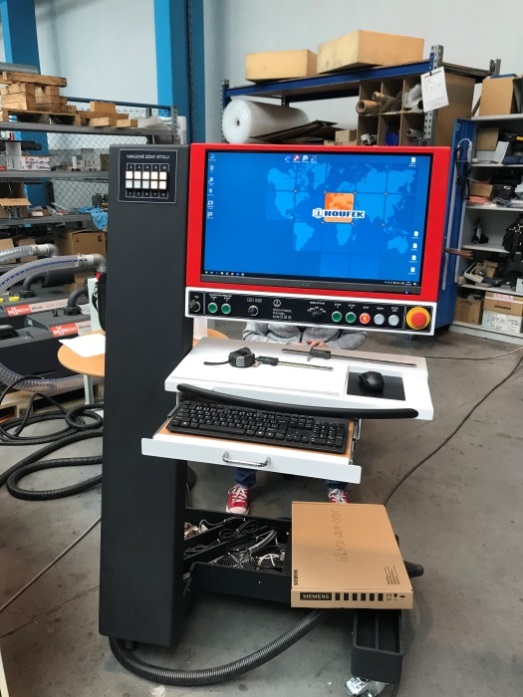

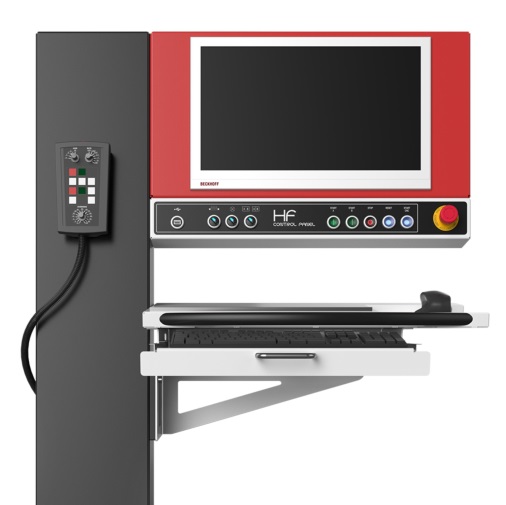

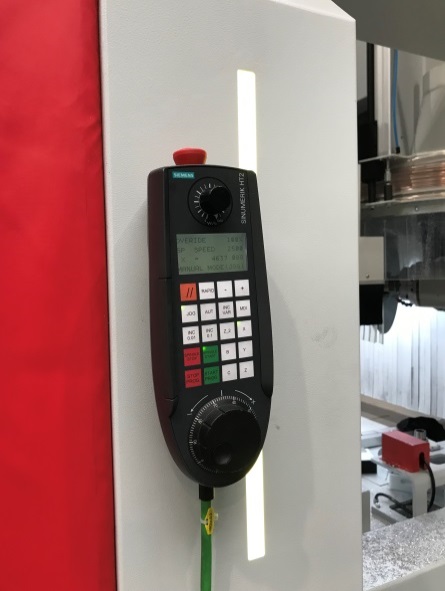

ГЛАВНЫЙ ОПЕРАТОРСКИЙ ПУЛЬТ

Для простого, удобного и быстрого управления. Пульт управления станка с кнопкой аварийной остановки и ручной электронный маховик.

ТОЧНОСТНЫЕ ПОКАЗАТЕЛИ

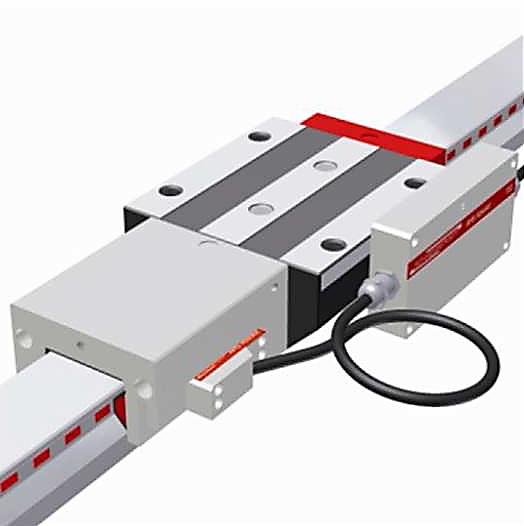

Система прямого измерения встроена непосредственно в линейные направляющие. Нанесенные лазером метки по всей длине направляющих считывает дополнительный энкодер при движении. Далее специальная электронная система переработает сигнал и передает его системе управления. Прямое измерение ротационных осей снабжено оптическими датчиками. Датчики устанавливаются непосредственно на выходных валах. Благодаря этому достигается точность до 0,02 мм.

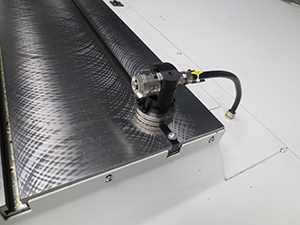

ИНСТРУМЕНТАЛЬНЫЙ ЗОНД TS27R

- измерение длины (вылета) инструмента

- измерение диаметра инструмента

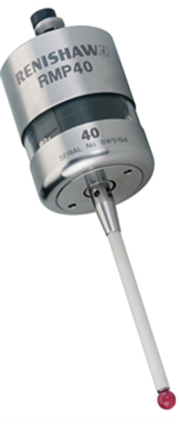

ЗОНДЫ. ИЗМЕРИТЕЛЬНЫЙ ЗОНД ДЛЯ ЗАГОТОВОК

RENISHAW RWP 40  позволяет выполнять юстировку, измерения и контроль прямо на станке. Измерительный стержень щупа отгибается в сторону при касании поверхности заготовки. При этом щуп генерирует коммутационный сигнал, который передается через инфракрасный передатчик в систему ЧПУ. Система ЧПУ в этот момент сохраняет фактическое положение оси измерительного прибора и обрабатывает его впоследствии. Коммутационный сигнал образуется оптическим сенсором, работающим без износа, и отличается большой надежностью. С помощью приемника станок находит реальное положение контрольных точек детали, определяет базовую точку и автоматически разворачивает рабочую систему координат на нужный угол. Компенсационный демпфер в основании датчика исключает его поломку в случае ошибки оператора.

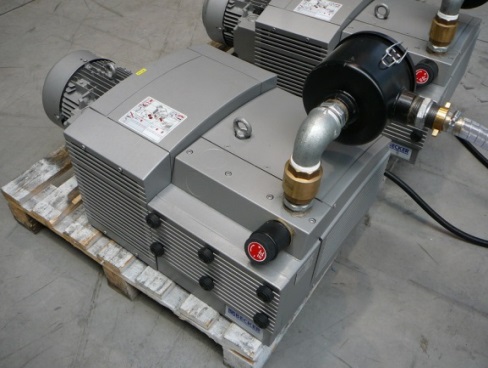

ВАКУУМНЫЙ НАСОС BECKER

- вакуумные насосы мощностью 150 - 250 м³/час

- возможны модификации с частотным преобразователем насоса

- возможно объединение нескольких насосов в систему для подбора необходимой производительности (увеличенная рабочая зона)



ИНТЕГРИРОВАННАЯ СИСТЕМА ПОДАЧИ МАСЛЯНОГО ТУМАНА

Для обдувания инструмента масляным туманом при обработке алюминиевых сплавов, пластмассы и композитных материалов

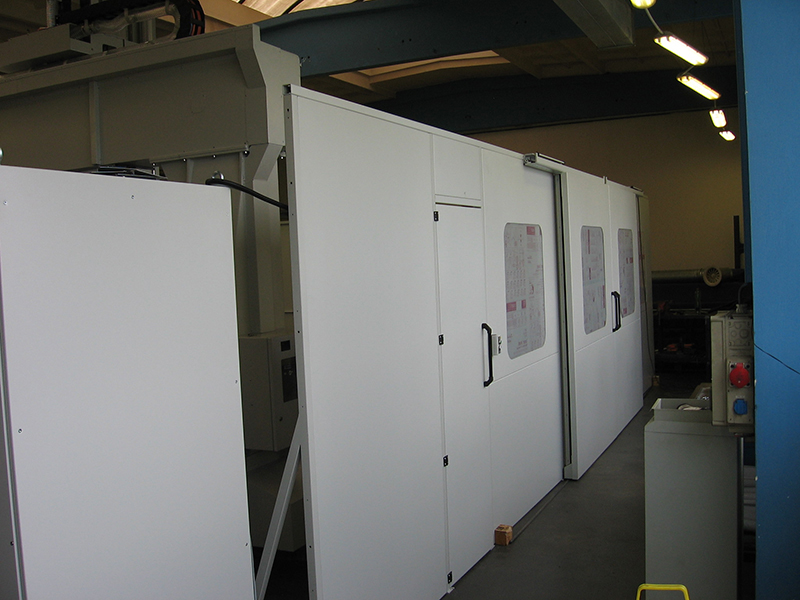

ПЕРИМЕТРАЛЬНОЕ ОГРАЖДЕНИЕ СТАНКА С ЗАМКАМИ БЕЗОПАСНОСТИ

АВТОМАТИЧЕСКАЯ ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ

Обеспечивает смазку всех линейных направляющих станка, а также элементов трансмиссии путем обдува шестерен распыленным маслом. Интенсивность смазки регулируется системой ЧПУ в зависимости от пройденного пути по осям

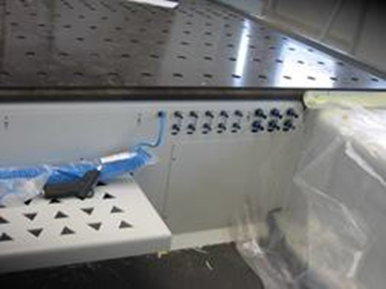

ОБРАБАТЫВАЮЩИЙ ЦЕНТР TITAN ИМЕЕТ ПОДГОТОВКУ К ПОДКЛЮЧЕНИЮ ПНЕВМАТИЧЕСКОЙ И ВАКУУМНОЙ СТАНОЧНОЙ ОСНАСТКИ

Тиски, прижимы, упоры и т.д.

  • 5 пар (Ø 6 мм) для сжатого воздуха
  • 6 пар (Ø12 мм) для вакуума



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

СИСТЕМА ЧПУ FANUC 31i-B5
СЕРВОДВИГАТЕЛИ FANUC (ЯПОНИЯ)
НАПРАВЛЯЮЩИЕ КАЧЕНИЯ ПО ОСЯМ X, Y, Z BOSCH REXROTH (ГЕРМАНИЯ)
5-ТИ ОСЕВАЯ ОБРАБАТЫВАЮЩАЯ ГОЛОВКА С ИНТЕГРИРОВАННЫМ ЭЛЕКТРОШПИНДЕЛЕМ 16,2 кВт, 0 - 24 000 об/мин, КЕРАМИЧЕСКИЕ ПОДШИПНИКИ, КОНУС HSK F63
РАБОЧИЙ СТОЛ ИЗ УПРОЧНЕННОГО ГЕТИНАКСА С ОТВЕРСТИЯМИ М12 (ШАГ 200 мм)
ЖИДКОСТНАЯ СИСТЕМА ОХЛАЖДЕНИЯ (С КОНДИЦИОНЕРОМ СИСТЕМЫ ОХЛАЖДЕНИЯ ШПИНДЕЛЯ)
СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ
ТРЕХЦВЕТНАЯ СИГНАЛЬНАЯ ЛАМПА
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН ЛИНЕЙНОГО ТИПА НА 6 ПОЗИЦИЙ
ПУЛЬТ РУЧНОГО УПРАВЛЕНИЯ
ЗИП НА ОДИН ГОД ЭКСПЛУАТАЦИИ
3D-МОДЕЛЬ СТАНКА ДЛЯ МОДУЛЯ ВИЗУАЛИЗАЦИИ
КОНДИЦИОНЕР ДЛЯ ЭЛЕКТРОШКАФА
ПОДГОТОВКА К ПОДКЛЮЧЕНИЮ СИСТЕМЫ АСПИРАЦИИ
ПЫЛЕВЛАГОЗАЩИТА КОМПОНЕНТОВ IP65



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

5-ТИ ОСЕВАЯ ОБРАБАТЫВАЮЩАЯ ГОЛОВКА С ЭЛЕКТРОШПИНДЕЛЕМ 18 кВт ПНЕВМАТИЧЕСКИМ ОСВОБОЖДЕНИЕМ ИНСТРУМЕНТА И КЕРАМИЧЕСКИМИ ПОДШИПНИКАМИ HSK F63 (0 - 22 000 об/мин)
5-ТИ ОСЕВАЯ ОБРАБАТЫВАЮЩАЯ ГОЛОВКА С ЭЛЕКТРОШПИНДЕЛЕМ 30 КВТ ПНЕВМАТИЧЕСКИМ ОСВОБОЖДЕНИЕМ ИНСТРУМЕНТА И КЕРАМИЧЕСКИМИ ПОДШИПНИКАМИ HSK A63 (0 - 18000 об/мин)
УВЕЛИЧЕНИЕ ЗОНЫ ОБРАБОТКИ ПО ОСИ X НА 1000 мм (МАКС. ДО 20 000 мм)
УВЕЛИЧЕНИЕ ХОДА ПО ОСИ Z ДО 1800 мм
ЛИНЕЙНЫЕ ЭНКОДЕРЫ ПО ОСЯМ X, Y, Z
ЭНКОДЕРЫ ПО ОСЯМ B, C
ДАТЧИК ИЗМЕРЕНИЯ ДЛИНЫ И РАДИУСА ИНСТРУМЕНТА TS27R
RMP 40 КОММУТАЦИОННЫЙ БЕСПРОВОДНЫЙ КОНТАКТНЫЙ ЗОНД ДЛЯ УСТАНОВЛЕНИЯ И ИЗМЕРЕНИЯ ОБРАБАТЫВАЕМЫХ ДЕТАЛЕЙ
СЕРВОДВИГАТЕЛИ SIEMENS (ГЕРМАНИЯ)
ОБДУВ ВОЗДУХОМ ИНСТРУМЕНТА И ЗОНЫ ОБРАБОТКИ
СМАЗОЧНЫЙ АГРЕГАТ ДЛЯ ОБДУВАНИЯ ИНСТРУМЕНТА МАСЛЯНЫМ ТУМАНОМ
ВАКУУМНЫЙ СТОЛ С РАСТРОМ - РАБОЧАЯ ПЛИТА ГЕТИНАКС С ИНТЕГРИРОВАННЫМ РАСПРЕДЕЛЕНИЕМ ВАКУУМА
РАБОЧИЙ СТОЛ ИЗ АЛЮМИНИЯ С ВАКУУМНЫМ ПРИЖИМОМ
СТАЛЬНОЙ РАБОЧИЙ СТОЛ С T-ПАЗАМИ С КЛАССИЧЕСКОМ ЗАЖИМНЫМ  T-ПАЗОМ. РАЗМЕР Т-ПАЗОВ 12 мм С ШАГОМ 200 мм. ОБРАБАТЫВАЕМЫЙ МАТЕРИАЛ МОЖНО ЗАЖАТЬ ПРИ ПОМОЩИ МЕХАНИЧЕСКИХ ЗАЖИМОВ И T-ГАЕК С РЕЗЬБОЙ M10. ДОСТУПНО ИСПОЛЬЗОВАНИЕ ТИСКОВ И ДРУГОЙ СТАНДАРТНОЙ СТАНОЧНОЙ ОСНАСТКИ
ВАКУУМНЫЙ НАСОС 150 м³/час
ВАКУУМНЫЙ НАСОС 250 м³/час
ПЫЛЕЗАЩИЩЕННЫЙ КОНДИЦИОНИРУЕМЫЙ ЭЛЕКТРОШКАФ
ЗАКРЫТИЕ ЛИНЕЙНЫХ НАПРАВЛЯЮЩИХ ПО ОСЯМ X
ЭНКОДЕР ШПИНДЕЛЯ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ (РЕЗЬБОВОЙ ЦИКЛ)
МАГАЗИН ИНСТРУМЕНТА РЕВОЛЬВЕРНОГО ТИПА НА 14 ПОЗИЦИЙ
МАГАЗИН ИНСТРУМЕНТА РЕВОЛЬВЕРНОГО ТИПА НА 21 ПОЗИЦИЮ
ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ







Модель
TITAN H20
TITAN H30
TITAN H40
TITAN H50
Длина рабочей зоны станка, мм
3000 / 4000 / 5000 - 20 000
3000 / 4000 / 5000 - 20 000
3000 / 4000 / 5000 - 20 000
3000 / 4000 / 5000 - 20 000
Высота рабочей зоны станка, мм
1000 / 1500 / 1800
1000 / 1500 / 1800
1000 / 1500 / 1800
1000 / 1500 / 1800
Ход по оси B, °
± 110
± 110
± 110
± 110
Ход по оси C, °
± 400
± 400
± 400
± 400
Мощность шпинделя (S6), кВт
16,2 / 18 / 30
16,2 / 18 / 30
16,2 / 18 / 30
16,2 / 18 / 30
Рабочие обороты, об/мин
0 - 24 000
0 - 24 000
0 - 24 000
0 - 24 000
Напряжение электропитания, В
    380 (± 5%)
    380 (± 5%)
    380 (± 5%)
    380 (± 5%)
Точность станка:
Точность позиционирования X / Y / Z , мм/м
до ± 0,035
до ± 0,035
до ± 0,035
до ± 0,035
Точность вращения по оси C по отношению к координатным осям, мм
0,06 / 300 при B90°
0,06 / 300 при B90°
0,06 / 300 при B90°
0,06 / 300 при B90°
Точность позиции угла оси B, мм
0 ,06 / 300
0 ,06 / 300
0 ,06 / 300
0 ,06 / 300
Габаритные размеры:
Длина, мм
5000 - 22 000
5000 - 22 000
5000 - 22 000
     5000 - 22 000
Ширина, мм
4000
5000
6000
7000
Высота, мм
4100 / 4100 / 5700
4100 / 4100 / 5700
4100 / 4100 / 5700
4100 / 4100 / 5700
Вес, кг
10 700
12 350
     14 100
15 750
