Пятиосевые обрабатывающие центры с ЧПУ Houfek FENIX H15 и FENIX H20

Пятиосевые обрабатывающие центры с ЧПУ Houfek FENIX H15 и FENIX H20
Пятиосевые обрабатывающие центры с ЧПУ Houfek FENIX H15 и FENIX H20
Пятиосевые обрабатывающие центры с ЧПУ Houfek FENIX H15 и FENIX H20
Пятиосевые обрабатывающие центры с ЧПУ Houfek FENIX H15 и FENIX H20
  • Производитель: Houfek

    Страна: Чехия

  • Зона обработки по X / Y / Z до:

    10 000 x 2000 x 1100 мм

    Шпиндель: 12 - 18 кВт, 24 000 об/мин

    Вспомогательный (черновой) шпиндель: 12 кВт, 24 000 об/мин

    Макс. скорость по X / Y / Z:

    70 / 70 / 35 м/мин

    Точность позиционирования X / Y / Z:

    0,02 мм/м

    Ход по осям B/С: ±110° / ±400°

    Вес: 13 000; 15 000 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Пятиосевые обрабатывающие центры с ЧПУ Houfek FENIX H15 и FENIX H20

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Пятиосевые обрабатывающие центры с ЧПУ Houfek FENIX H15 и FENIX H20

Подобрать аналог

Вы выбрали: Пятиосевые обрабатывающие центры с ЧПУ Houfek FENIX H15 и FENIX H20

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

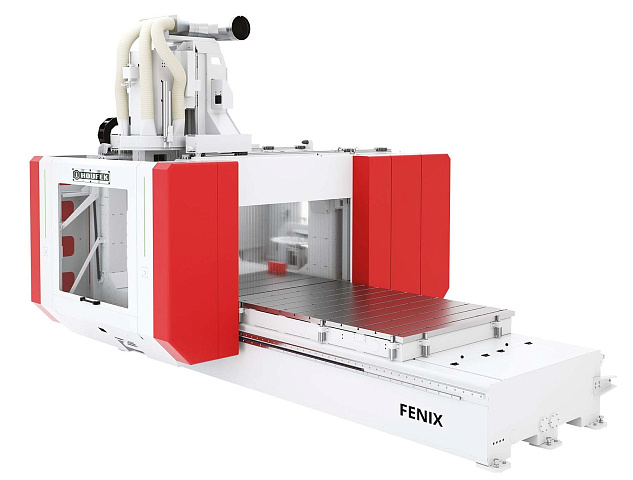

Пятиосевой обрабатывающий центр HOUFEK «FENIX» - профессиональный обрабатывающий центр с ЧПУ для изготовления крупногабаритных прототипов, моделей, формообразующей технологической оснастки, а также обработки композиционных материалов, пластиков. Имеются модификации станка для производства лестниц и элементов декора. Отличительной особенностью данного оборудования является пространственная конструкция портала, позволяющая ограничить зону обработки и реализовать эффективное удаление пыли и стружки из зоны резания. При этом сохранены удобство загрузки / выгрузки заготовок и деталей. Станок обладает отличным сочетанием высокой точности и производительности. Большой выбор зон обработки.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Пятиосевой обрабатывающий центр HOUFEK «FENIX» предназначен для плоскостной и профильной обработки фрезерованием и сверлением. Активно применяется в различных сферах механообработки, в частности для изготовления моделей из модельных пластиков, углепластика, сотовых наполнителей, пенополистирола, МДФ, фанеры, древесины, композитных материалов, где необходима точная и продуктивная обработка. Модульная конструкция станка позволяет компоновать его под конкретные задачи и различные типы производства. Его универсальность, оптимальные технические параметры и широкий спектр опций и делают возможным покрыть очень широкий диапазон производственных потребностей, а станок можно очень быстро настроить под различные типы изделий.

ЛИТЕЙНАЯ ПРОМЫШЛЕННОСТЬ

АВИАСТРОЕНИЕ

АВТОМОБИЛЕСТРОЕНИЕ

СУДОСТРОЕНИЕ

ОБОРОННАЯ
ПРОМЫШЛЕННОСТЬ

НЕФТЕГАЗОВАЯ и НЕФТЕПЕРЕРАБАТЫВАЮЩАЯ ПРОМЫШЛЕННОСТЬ



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:







КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

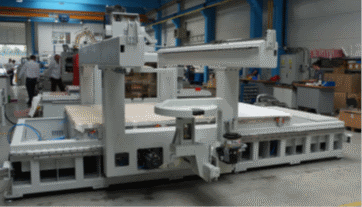

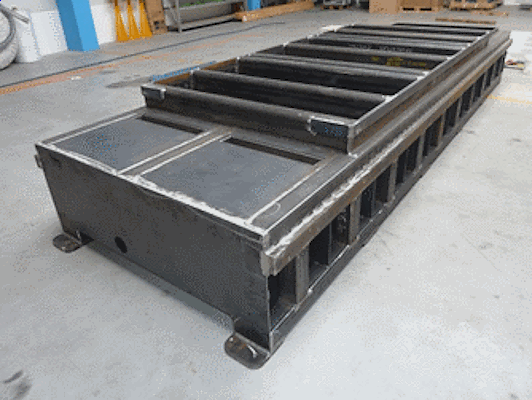

СТАНИНА СТАНКА

Представляет собой сварную стальную конструкцию с множеством ребер жесткости, прошедшую отпуск или вибрационную обработку для снятия остаточных напряжений. Основные элементы станины заполнены виброгасящим бетоном. Обработка базовых поверхностей производится на 5-ти координатном портальном металлообрабатывающем центре с ЧПУ (собственное производство) за 1 установ и гарантируют стабильность конструкции и точность станка в целом.

ПОРТАЛ

Характерной чертой является пространственная «кубическая» конструкция портала. Данное решение позволяет обеспечить хорошую жесткость и, с использованием аспирационного кожуха, реализовать удаление стружки и пыли из зоны обработки, ограниченной порталом.

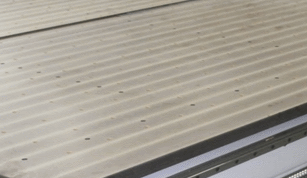

РАБОЧИЙ СТОЛ МОЖЕТ БЫТЬ ВЫПОЛНЕН В 3-Х ВАРИАНТАХ

  - рабочий стол из гетинакса с сеткой крепежных отверстий M12 для фиксации зажимной оснастки. Размер стола 3000 – 10 000 х 1500 мм. Шаг сетки отверстий М12: 200 х 200 мм. Благодаря управляемым входам/выходам сжатого воздуха и вакуума (опция) и использованию соответствующей зажимной и упорной оснастки на станке могут быть оборудованы базы для установки и фиксации деталей;

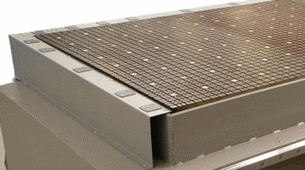

  - растровый рабочий стол с подготовкой к подключению вакуумного насоса. Размер стола 3000 х 1500 мм. Растр 50 х 50 мм. Шаг сетки отверстий для подачи вакуума: 150 х 150 мм. Шаг сетки отверстий М12: 200 х 200 мм. Данный тип стола позволяет также производить раскрой и обработку плитных материалов, таких как МДФ, ДСП и т.д.

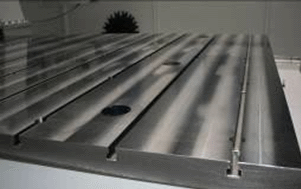

  - стальной рабочий стол с T-пазами. Размером 3000 - 10000 x 1500 мм с классическом зажимным  T-пазом. Размер Т-пазов 12 мм с шагом 200 мм. Обрабатываемый материал можно зажать при помощи механических зажимов и T-гаек с резьбой M10. Доступно использование тисков и другой стандартной станочной оснастки.

ТРАНСМИССИЯ

Перемещение по оси Z реализовано шарико-винтовой парой. Перемещения по осям X, Y обеспечиваются косозубой шлифованной рейкой-шестерней. Это решение позволяет сохранить хорошую точность и обеспечить отличную динамику (до 70 м/мин). Кроме того тип передачи шестерня-рейка не восприимчив к воздействию пыли и стружки. Для данных задач и перемещений (2 м и более) тип шестерня-рейка является оптимальным.

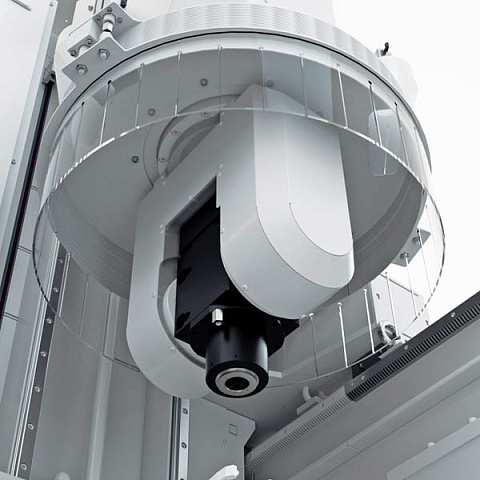

ОБРАБАТЫВАЮЩАЯ ГОЛОВКА HOUFEK ВИЛОЧНОГО ТИПА

С возможностью использования электрошпинделей мощностью до 18 кВт.

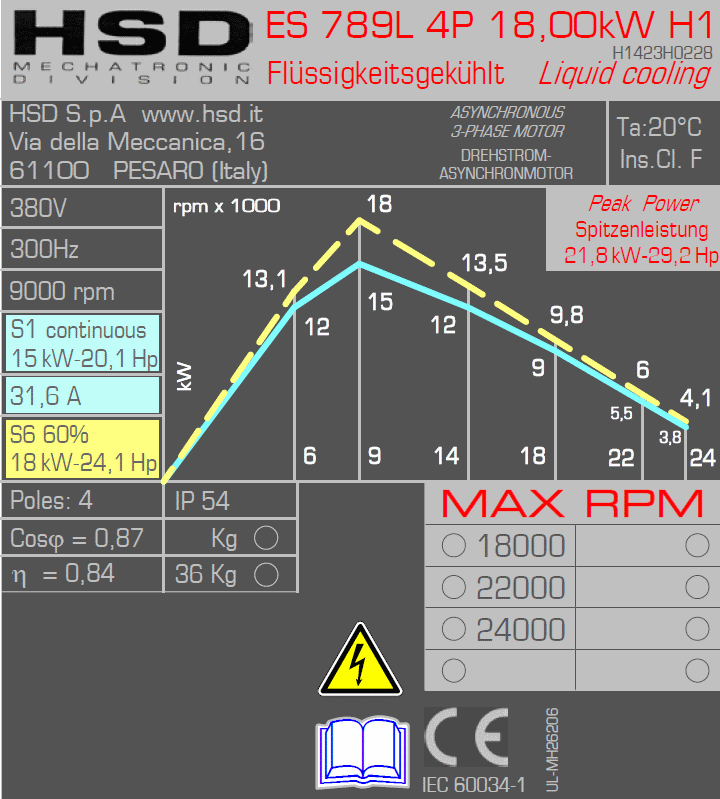

ЭЛЕКТРОШПИНДЕЛЬ МОЩНОСТЬЮ ОТ 12 ДО 18 КВТ 0 - 24 000 ОБ/МИН

С принудительным жидкостным охлаждением и пневматическим освобождением инструмента, оснащен специализированными высокооборотистыми износостойкими необслуживаемыми керамическими подшипниками. Опционально шпиндель может быть укомплектован датчиком позиции для автоматической нарезки резьбы.


ДОПОЛНИТЕЛЬНЫЙ ШПИНДЕЛЬ ДЛЯ 3-Х ОСЕВОЙ ОБРАБОТКИ

На станок FENIX возможно установить одновременно с головой для 5-осевой обработки дополнительный шпиндель с автоматической сменой инструмента. Он позволит проводить черновую обработку на более высоких скоростях, за счет большей жесткости. Это позволит освободить голову для 5-осевой обработки от таких нагрузок и существенно продлить её срок службы.

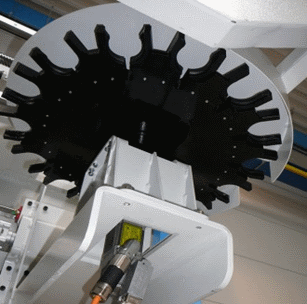

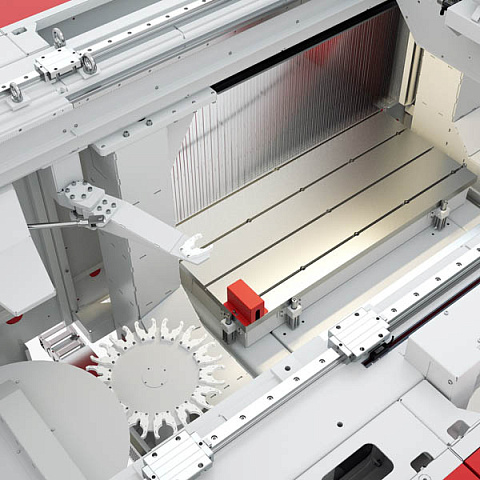

СМЕНА ИНСТРУМЕНТОВ В ЭЛЕКТРОШПИНДЕЛЕ

Общее число позиций составит от 7 до 21 позиций. Автоматическая смена инструмента применяется при сложной высокотехнологической обработке, где требуется постоянная смена инструмента. Также автоматическая смена инструмента позволяет значительно сократить ошибки оператора («человеческий фактор»), особенно при работе с дорогостоящими материалами во время длительных и ответственных работ.

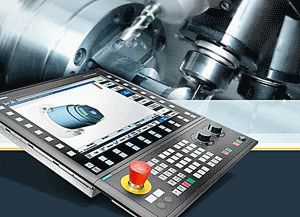

СИСТЕМЫ ЧИСЛОВОГО ПРОГРАММНОГО УПРАВЛЕНИЯ

Для обеспечения максимальной производительности и функционала, на станках FENIX устанавливаются полностью цифровые системы ЧПУ:

  • SIEMENS SINUMERIK 840D SL
  • FANUC 31i-B5


ДВИГАТЕЛИ ПЕРЕМЕЩЕНИЯ

В конструкции станков HOUFEK используются только высококачественные серводвигатели FANUC (Япония) либо SIEMENS (Германия). Синхронизированные сервоприводы по оси Х (2 шт.) Синхронизированные сервоприводы по оси Y (2 шт.).

ГЛАВНЫЙ ОПЕРАТОРСКИЙ ПУЛЬТ ДЛЯ ПРОСТОГО, УДОБНОГО И БЫСТРОГО УПРАВЛЕНИЯ

Пульт управления станка с кнопкой аварийной остановки и ручной электронный маховик.

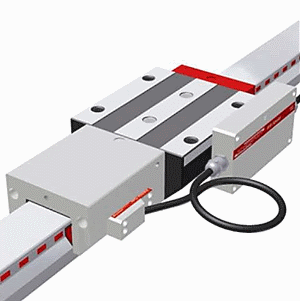

ТОЧНОСТНЫЕ ПОКАЗАТЕЛИ

Система прямого измерения встроена непосредственно в линейные направляющие. Нанесенные лазером метки по всей длине направляющих считывает дополнительный энкодер при движении. Далее специальная электронная система переработает сигнал и передает его системе управления. Прямое измерение ротационных осей снабжено оптическими датчиками. Датчики устанавливаются непосредственно на выходных валах. Благодаря этому достигается точность до 0,02 мм.

ИНСТРУМЕНТАЛЬНЫЙ ЗОНД TS27R

  • измерение длины (вылета) инструмента;
  • измерение диаметра инструмента;
  • занимает 1 (одно) инструментальное место в магазине инструмента. При установке количество позиций магазина инструмента сокращается до 6.

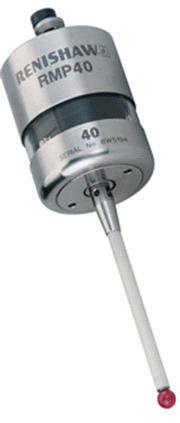

ИЗМЕРИТЕЛЬНЫЙ ЗОНД ДЛЯ ЗАГОТОВОК RENISHAW RMP 40

Позволяет выполнять юстировку, измерения и контроль прямо на станке. Измерительный стержень щупа отгибается в сторону при касании поверхности заготовки. При этом щуп генерирует коммутационный сигнал, который передается через инфракрасный передатчик в систему ЧПУ. Система ЧПУ в этот момент сохраняет фактическое положение оси измерительного прибора и обрабатывает его впоследствии. Коммутационный сигнал образуется оптическим сенсором, работающим без износа, и отличается большой надежностью. С помощью приемника станок находит реальное положение контрольных точек детали, определяет базовую точку и автоматически разворачивает рабочую систему координат на нужный угол. Компенсационный демпфер в основании датчика исключает его поломку в случае ошибки оператора.

ВАКУУМНЫЙ НАСОС BECKER

  • вакуумные насосы мощностью 150 - 250 м³/час;
  • возможны модификации с частотным преобразователем насоса;
  • возможно объединение нескольких насосов в систему для подбора необходимой производительности (увеличенная рабочая зона).

ИНТЕГРИРОВАННАЯ СИСТЕМА ПОДАЧИ МАСЛЯНОГО ТУМАНА

Для обдувания инструмента масляным туманом при обработке алюминиевых сплавов, пластмассы и композитных материалов.

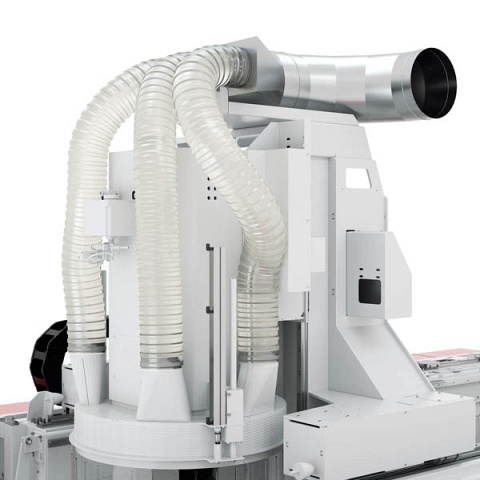

ПОДГОТОВКА К ПОДКЛЮЧЕНИЮ СИСТЕМЫ АСПИРАЦИИ

Особенностью станка FENIX является возможность эффективного пылеудаления. Конструкцией станка предусмотрены установка многопозиционного кожуха и система его подключения к системе аспирации.

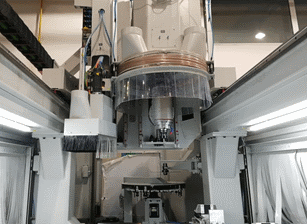

МНОГОПОЗИЦИОННЫЙ АСПИРАЦИОННЫЙ КОЖУХ

При разработке конструкции станка FENIX изначально стаяло условие – максимально эффективного пылеудаления из зоны резания, что является крайне непростой задачей  при 5-ти осевой обработке. Сложность заключается в максимальном ограничении довольно большой рабочей области обрабатывающей головки.

Данное конструктивное решение является наиболее эффективным.

АВТОМАТИЧЕСКАЯ ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ

Обеспечивает смазку всех линейных направляющих станка, а также элементов трансмиссии путем обдува шестерен распыленным маслом. Интенсивность смазки регулируется системой ЧПУ в зависимости от пройденного пути по осям.

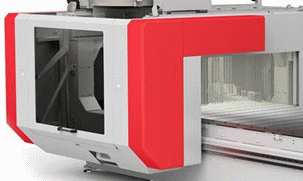

БЕЗОПАСНОСТЬ

Для безопасной эксплуатации станка «FENIX», его портал оборудован защитными бамперами красного цвета. Бамперы наполнены вспененным материалом и оснащены контактными датчиками, определяющими столкновение. Встречая преграду, станок немедленно выходит в аварийный останов. В комплект поставки входит периметральное ограждение с замками безопасности. Оборудование соответствует нормативам безопасности ЕС и имеет сертификат соответствия РФ.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
5-ТИ ОСЕВАЯ ОБРАБАТЫВАЮЩАЯ ГОЛОВКА С ИНТЕГРИРОВАННЫМ ЭЛЕКТРОШПИНДЕЛЕМ 12 КВТ; 0 - 24 000 ОБ/МИН, ПНЕВМАТИЧЕСКОЕ ОСВОБОЖДЕНИЕ ИНСТРУМЕНТА, КЕРАМИЧЕСКИЕ ПОДШИПНИКИ, КОНУС HSK F63
СИСТЕМА ЧПУ FANUC
CЕРВОДВИГАТЕЛИ FANUC (ЯПОНИЯ)
НАПРАВЛЯЮЩИЕ КАЧЕНИЯ ПО ОСЯМ X, Y, Z BOSCH REXROTH (ГЕРМАНИЯ)
РАБОЧИЙ СТОЛ ИЗ УПРОЧЕННОГО ГЕТИНАКСА С ОТВЕРСТИЯМИ М12 (ШАГ 200 ММ)
ЖИДКОСТНАЯ СИСТЕМА ОХЛАЖДЕНИЯ ШПИНДЕЛЯ
СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ
ТРЕХЦВЕТНАЯ СИГНАЛЬНАЯ ЛАМПА
КАБИНЕТНАЯ ЗАЩИТА ЗОНЫ ОБРАБОТКИ
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН НА 7 ПОЗИЦИЙ
ПУЛЬТ РУЧНОГО УПРАВЛЕНИЯ
ДАТЧИК ИЗМЕРЕНИЯ ДЛИНЫ И РАДИУСА ИНСТРУМЕНТА TS27R
ЗИП НА ОДИН ГОД ЭКСПЛУАТАЦИИ
3D-МОДЕЛЬ СТАНКА ДЛЯ МОДУЛЯ ВИЗУАЛИЗАЦИИ
КОНДИЦИОНЕР ЭЛЕКТРОШКАФА
ПОДГОТОВКА К ПОДКЛЮЧЕНИЮ СИСТЕМЫ АСПИРАЦИИ
МНОГОПОЗИЦИОННЫЙ АСПИРАЦИОННЫЙ КОЖУХ
ПЫЛЕВЛАГОЗАЩИТА КОМПОНЕНТОВ IP65

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
5-ТИ ОСЕВАЯ ОБРАБАТЫВАЮЩАЯ ГОЛОВКА С ИНТЕГРИРОВАННЫМ ЭЛЕКТРОШПИНДЕЛЕМ 16,2 КВТ; 0 - 24 000 ОБ/МИН, ПНЕВМАТИЧЕСКОЕ ОСВОБОЖДЕНИЕ ИНСТРУМЕНТА, КЕРАМИЧЕСКИЕ ПОДШИПНИКИ, КОНУС HSK F63
5-ТИ ОСЕВАЯ ОБРАБАТЫВАЮЩАЯ ГОЛОВКА С ИНТЕГРИРОВАННЫМ ЭЛЕКТРОШПИНДЕЛЕМ 18 КВТ; 0 - 24 000 ОБ/МИН, ПНЕВМАТИЧЕСКОЕ ОСВОБОЖДЕНИЕ ИНСТРУМЕНТА, КЕРАМИЧЕСКИЕ ПОДШИПНИКИ, КОНУС HSK F63
ДОПОЛНИТЕЛЬНЫЙ ШПИНДЕЛЬ ДЛЯ 3-Х ОСЕВОЙ ОБРАБОТКИ 12 КВТ; 0 - 24 000 ОБ/МИН, ПНЕВМАТИЧЕСКОЕ ОСВОБОЖДЕНИЕ ИНСТРУМЕНТА, КЕРАМИЧЕСКИЕ ПОДШИПНИКИ, КОНУС HSK F63
СТАЛЬНОЙ РАБОЧИЙ СТОЛ С T-ПАЗАМИ С КЛАССИЧЕСКОМ ЗАЖИМНЫМ T-ПАЗОМ

Размер т-пазов 12 мм с шагом 200 мм. Обрабатываемый материал можно зажать при помощи механических зажимов и t-гаек с резьбой m10. Доступно использование тисков и другой стандартной станочной оснастки.

ЗАЩИТНЫЕ БАМПЕРЫ НА ЗАДНЕЙ СТОРОНЕ КАБИНЫ

Наполнены вспененным материалом и оснащены контактными датчиками, определяющими столкновение.

RMP 40 КОММУТАЦИОННЫЙ БЕСПРОВОДНЫЙ КОНТАКТНЫЙ ЗОНД

Для установления и измерения обрабатываемых деталей.

УВЕЛИЧЕНИЕ ЗОНЫ ОБРАБОТКИ ПО ОСИ X НА 1000 ММ (МАКС. ДО 10 000 ММ)
УВЕЛИЧЕНИЕ ХОДА ПО ОСИ Z ДО 1100 ММ
ЛИНЕЙНЫЕ ЭНКОДЕРЫ ПО ОСЯМ X, Y, Z
ЭНКОДЕРЫ ПО ОСЯМ B,C
СИСТЕМА УПРАВЛЕНИЯ SIEMENS SINUMERIK 840D SL
СЕРВОДВИГАТЕЛИ SIEMENS (ГЕРМАНИЯ)
СМАЗОЧНЫЙ АГРЕГАТ ДЛЯ ОБДУВАНИЯ ИНСТРУМЕНТА МАСЛЯНЫМ ТУМАНОМ
ВАКУУМНЫЙ СТОЛ С РАСТРОМ - РАБОЧАЯ ПЛИТА ГЕТИНАКС С ИНТЕГРИРОВАННЫМ РАСПРЕДЕЛЕНИЕМ ВАКУУМА
РАБОЧИЙ СТОЛ ИЗ АЛЮМИНИЯ С ВАКУУМНЫМ ПРИЖИМОМ
ВАКУУМНЫЙ НАСОС 150 М³/ЧАС
ВАКУУМНЫЙ НАСОС 250 М³/ЧАС
ПЫЛЕЗАЩИЩЕННЫЙ КОНДИЦИОНИРУЕМЫЙ ЭЛЕКТРОШКАФ
ЗАКРЫТИЕ ЛИНЕЙНЫХ НАПРАВЛЯЮЩИХ ПО ОСЯМ X, Y
ЭНКОДЕР ШПИНДЕЛЯ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ (РЕЗЬБОВОЙ ЦИКЛ)
МАГАЗИН ИНСТРУМЕНТА РЕВОЛЬВЕРНОГО ТИПА НА 14 ПОЗИЦИЙ
МАГАЗИН ИНСТРУМЕНТА РЕВОЛЬВЕРНОГО ТИПА НА 21 ПОЗИЦИЮ
ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ
Модель FENIX H15 FENIX H20
Ширина рабочей зоны станка, мм 1500 2000
Длина рабочей зоны станка, мм 3000 / 4000 / 5000 - 10 000
Высота рабочей зоны станка, мм 850 / 1100
Ход по оси B, ° ± 110
Ход по оси C, ° ± 400
Максимальная скорость по осям X/Y/Z, м/мин 70 / 70 / 35
Макс. скорость по осям B и С, °/сек 100
Мощность шпинделя (S6), кВт 12 / 16,2 / 18
Крутящий момент S6, Нм 15,3 / 12,9 / 20,9
Рабочие обороты, об/мин 0 - 24 000
Магазин инструмента револьверного типа, количество позиций, шт. 7 / 14 / 21
Точность станка:
Повторный наезд на позицию X / Y / Z (одно направление), мм/м ± 0,035
Повторный наезд на позицию X / Y / Z (оба направления), мм/м ± 0,015
Точность вращения оси C по отношению к координатным осям, мм 0,06 / 300 при B 90°
Точность позиции угла оси В, мм 0,06 / 300
Точность станка с линейными энкодерами:
Повторный наезд на позицию X / Y / Z (одно направление), мм/м ± 0,02
Повторный наезд на позицию X / Y / Z (оба направления), мм/м ± 0,01
Габаритные размеры:
Длина, мм 6000 - 9000 6000 - 9000
Ширина, мм 4050 4550
Высота, мм 3600 3600
Вес, кг 13 000 15 000
