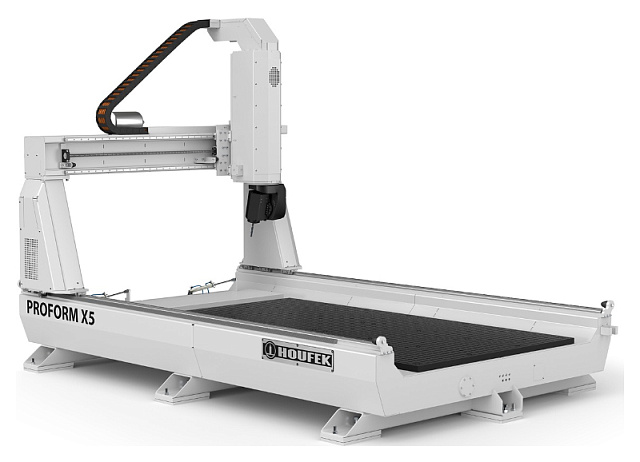

Пятиосевой обрабатывающий центр с ЧПУ HOUFEK. Модель PROFORM X5

В наличии
Пятиосевой обрабатывающий центр с ЧПУ HOUFEK. Модель PROFORM X5
  • Производитель: Houfek

    Страна: Чехия

  • Зона обработки по X / Y / Z до:

    6000 x 1500 x 800 мм

    Шпиндель: 13 кВт, 24 000 об/мин

    Макс. скорость по X / Y / Z:

    50 / 30 / 30 м/мин

    Точность позиционирования X / Y / Z: 0,035 мм/м

    Ход по осям B/С: ±140° / ±220°

    Вес: 5600 - 8300 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Пятиосевой обрабатывающий центр с ЧПУ HOUFEK. Модель PROFORM X5

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Пятиосевой обрабатывающий центр с ЧПУ HOUFEK. Модель PROFORM X5

Подобрать аналог

Вы выбрали: Пятиосевой обрабатывающий центр с ЧПУ HOUFEK. Модель PROFORM X5

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

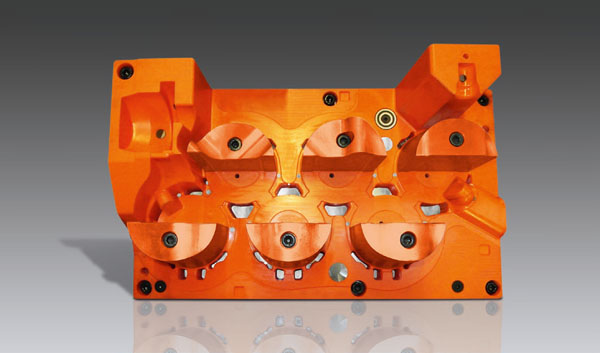

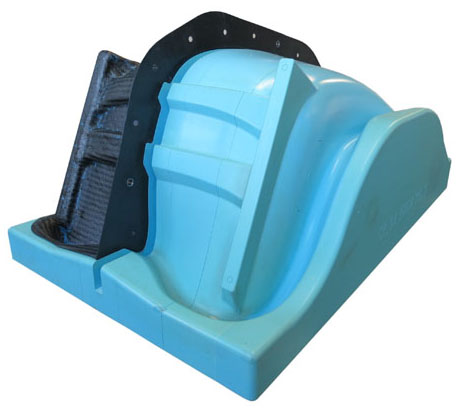

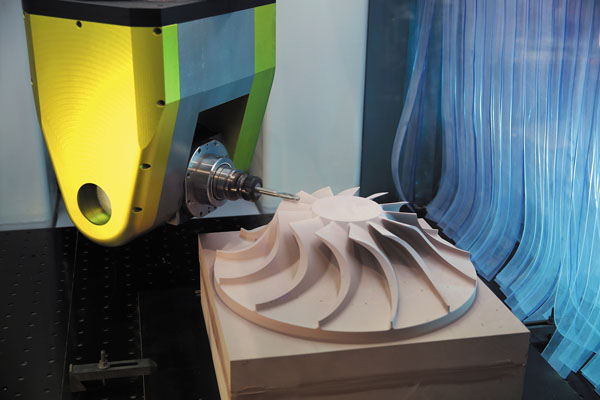

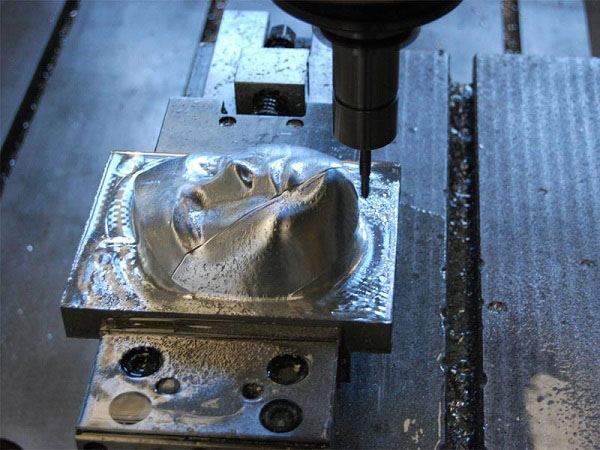

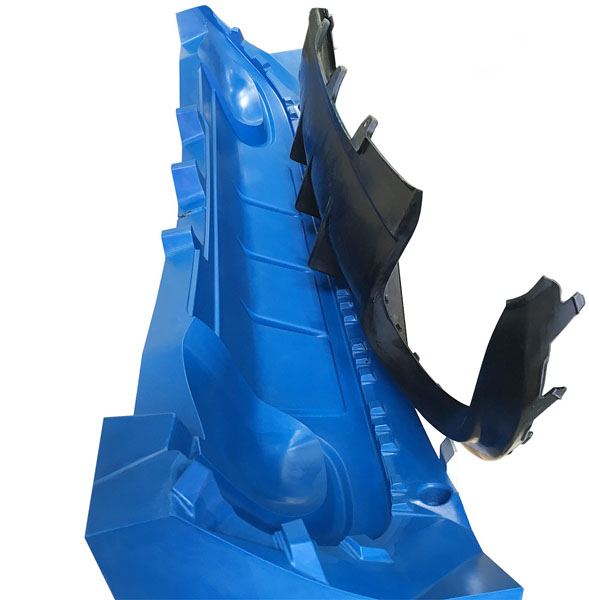

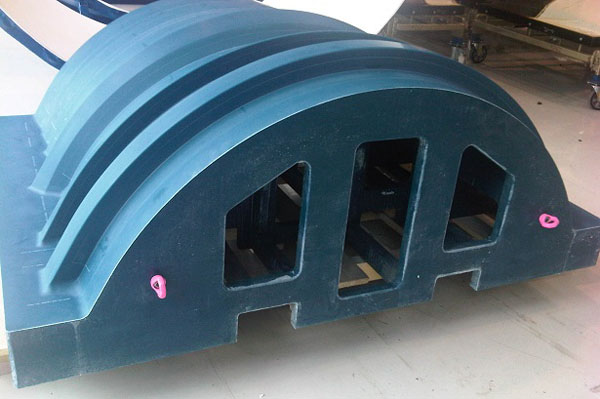

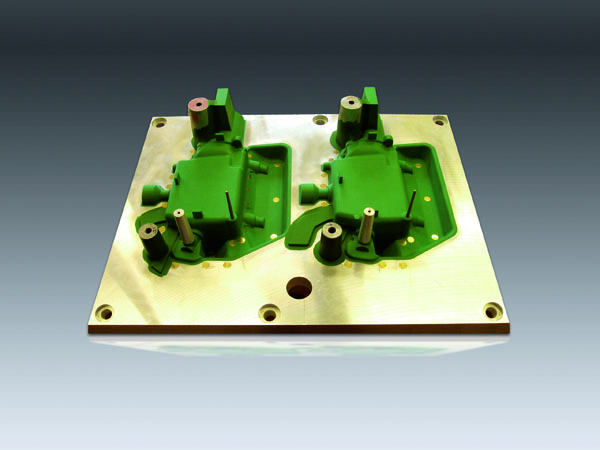

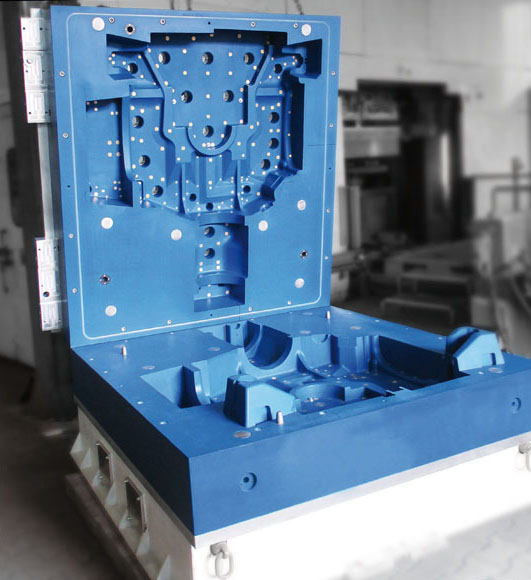

Пятиосевой обрабатывающий центр HOUFEK «PROFORM X5» - профессиональный обрабатывающий центр с ЧПУ для изготовления крупногабаритных прототипов, моделей, формообразующей технологической оснастки, а также обработки композиционных материалов, пластиков. Имеются модификации станка для производства лестниц и элементов декора.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

ЛИТЕЙНАЯ ПРОМЫШЛЕННОСТЬ

АВИАСТРОЕНИЕ

АВТОМОБИЛЕСТРОЕНИЕ

СУДОСТРОЕНИЕ

ОБОРОННАЯ
ПРОМЫШЛЕННОСТЬ

НЕФТЕГАЗОВАЯ и НЕФТЕПЕРЕРАБАТЫВАЮЩАЯ ПРОМЫШЛЕННОСТЬ



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Отличительной особенностью данного оборудования является пространственная конструкция портала, позволяющая ограничить зону обработки и реализовать эффективное удаление пыли и стружки из зоны резания. При этом сохранены удобство загрузки / выгрузки заготовок и деталей. Станок обладает отличным сочетанием высокой точности и производительности. Большой выбор зон обработки.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


СТАНИНА СТАНКА

Представляет собой сварную стальную конструкцию сложной пространственной конфигурации. Множество ребер жесткости и наполнение отдельных элементов виброгасящим бетоном обеспечивают отличную жесткость. Снятие внутренних напряжений и обработка базовых поверхностей на 5-ти координатном портальном металлообрабатывающем станке (собственное производство) за 1 установ гарантируют стабильность конструкции и точность станка в целом.

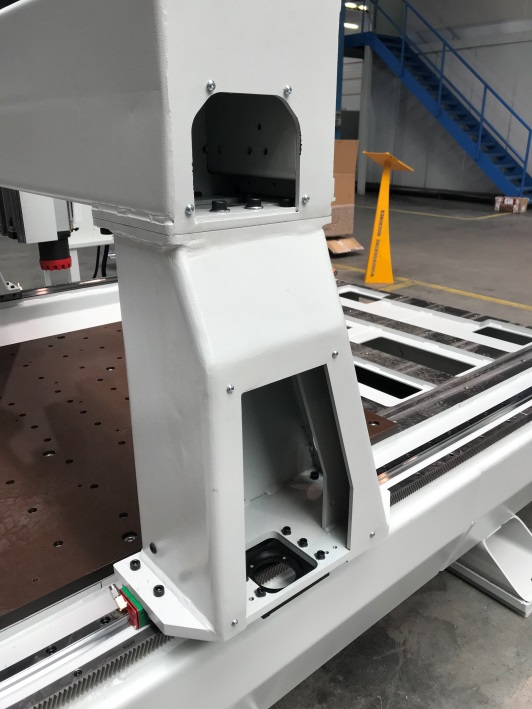

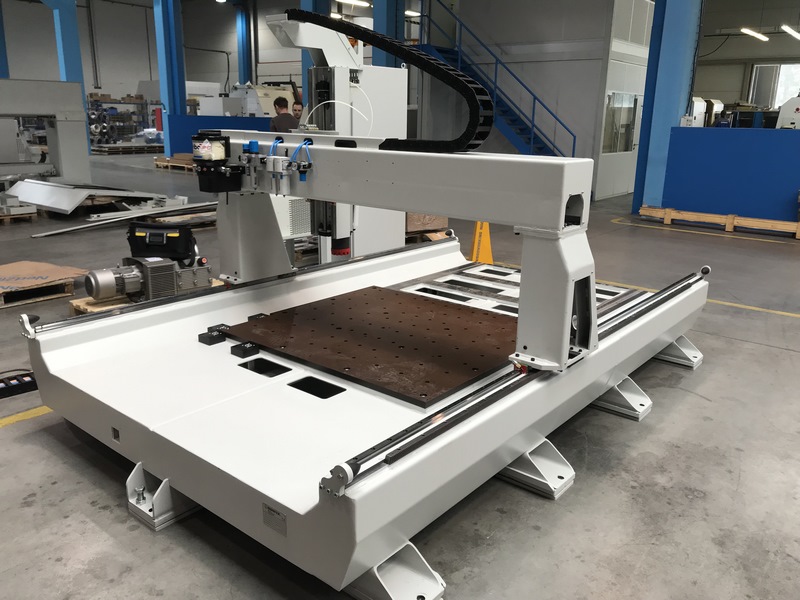

ПОРТАЛ

Характерной чертой является портальная (мостовая) конструкция поперечной балки. Конструкция балки также включает необходимое количество ребер жесткости. Конфигурация кронштейнов оптимизирована.

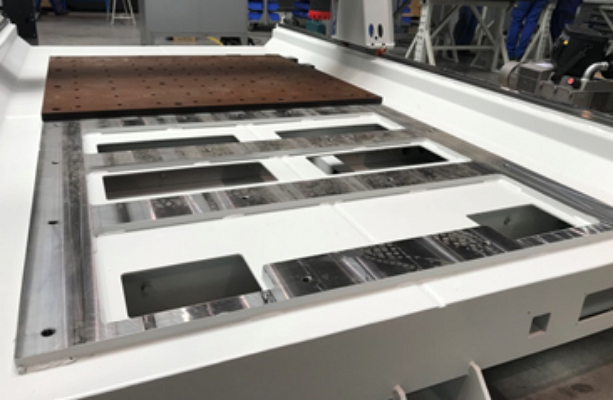

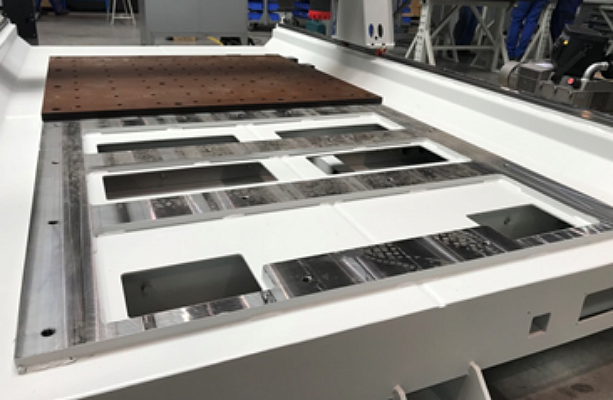

РАБОЧИЙ СТОЛ

Может быть выполнен в 3-х вариантах:

  • Рабочий стол из гетинакса или алюминия с сеткой крепежных отверстий M12 для фиксации зажимной оснастки. Размер стола 2000 х 1500 мм;
  • Растровый рабочий стол из гетинакса или алюминия с подготовкой к подключению вакуумного насоса. Размер стола 2000 х 1500 мм. Растр 50 х 50 мм. Шаг сетки отверстий для подачи вакуума: 150 х 150 мм. Шаг сетки отверстий М12: 200 х 200 мм. Данный тип стола позволяет также производить раскрой и обработку плитных материалов, таких как МДФ, ДСП и т.д.;
  • Стальной рабочий стол с Т-образными пазами.

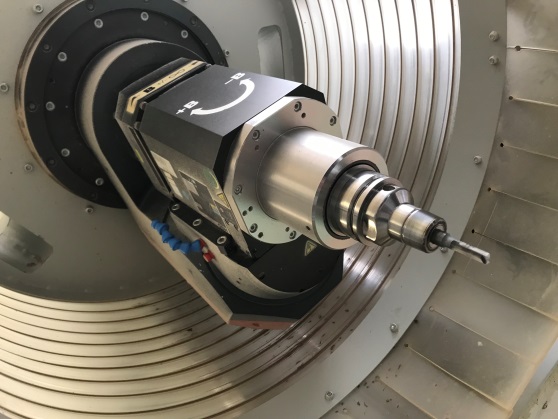

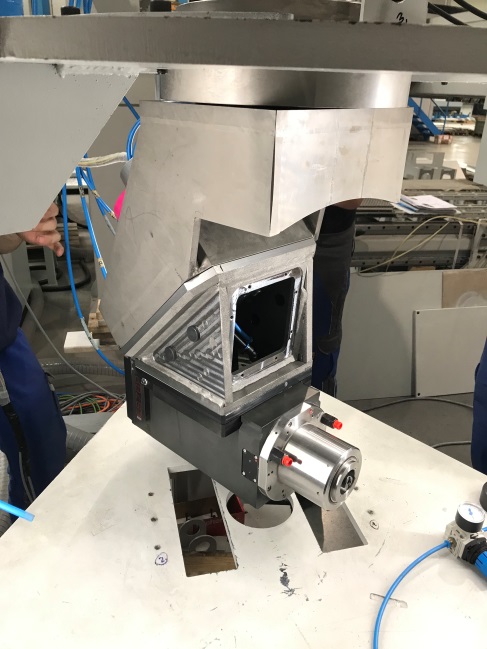

ЭЛЕКТРОШПИНДЕЛЬ

Мощностью 13 кВт 0 - 24000 об/мин с принудительным жидкостным охлаждением и пневматическим освобождением инструмента, оснащен специализированными высокооборотистыми износостойкими необслуживаемыми керамическими подшипниками.

ЗОНДЫ. ИЗМЕРИТЕЛЬНЫЙ ЗОНД ДЛЯ ЗАГОТОВОК

RENISHAW RMP 40  позволяет выполнять юстировку, измерения и контроль прямо на станке. Измерительный стержень щупа отгибается в сторону при касании поверхности заготовки. При этом щуп генерирует коммутационный сигнал, который передается через инфракрасный передатчик в систему ЧПУ. Система ЧПУ в этот момент сохраняет фактическое положение оси измерительного прибора и обрабатывает его впоследствии. Коммутационный сигнал образуется оптическим сенсором, работающим без износа, и отличается большой надежностью. С помощью приемника станок находит реальное положение контрольных точек детали, определяет базовую точку и автоматически разворачивает рабочую систему координат на нужный угол. Компенсационный демпфер в основании датчика исключает его поломку в случае ошибки оператора.

СИСТЕМА ЧИСЛОВОГО ПРОГРАММНОГО УПРАВЛЕНИЯ

На выбор клиента поставляются системы ЧПУ:

  • SIEMENS SINUMERIK 840D SL;
  • FANUC 31i-B5.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

СИСТЕМА ЧПУ FANUC
НАПРАВЛЯЮЩИЕ КАЧЕНИЯ ПО ОСЯМ X, Y, Z BOSCH REXROTH (ГЕРМАНИЯ)
5-ТИ ОСЕВАЯ ОБРАБАТЫВАЮЩАЯ ГОЛОВКА С ИНТЕГРИРОВАННЫМ ЭЛЕКТРОШПИНДЕЛЕМ 13 КВТ; 0-24000 ОБ/МИН, КЕРАМИЧЕСКИЕ ПОДШИПНИКИ, КОНУС HSK F63
РАБОЧИЙ СТОЛ ИЗ УПРОЧЕННОГО ГЕТИНАКСА С ОТВЕРСТИЯМИ М12 (ШАГ 200 ММ)
ЖИДКОСТНАЯ СИСТЕМА ОХЛАЖДЕНИЯ ШПИНДЕЛЯ
СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ
ТРЕХЦВЕТНАЯ СИГНАЛЬНАЯ ЛАМПА
КАБИНЕТНАЯ ЗАЩИТА ЗОНЫ ОБРАБОТКИ

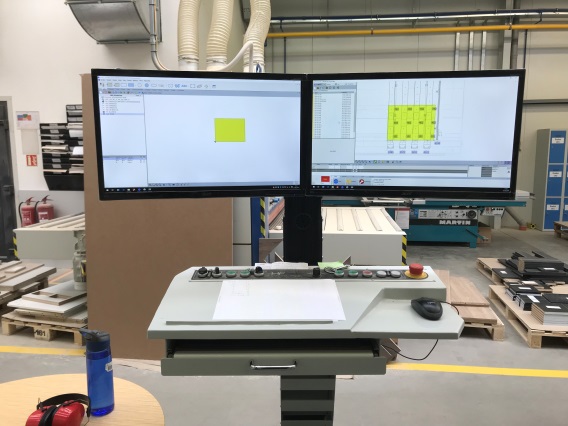

ПУЛЬТ РУЧНОГО УПРАВЛЕНИЯ
ЗИП НА ОДИН ГОД ЭКСПЛУАТАЦИИ
ПЫЛЕВЛАГОЗАЩИТА КОМПОНЕНТОВ IP65



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

RMP 40 КОММУТАЦИОННЫЙ БЕСПРОВОДНЫЙ КОНТАКТНЫЙ ЗОНД ДЛЯ УСТАНОВЛЕНИЯ И ИЗМЕРЕНИЯ ОБРАБАТЫВАЕМЫХ ДЕТАЛЕЙ
СИСТЕМА УПРАВЛЕНИЯ SIEMENS SINUMERIK 840D SL
СМАЗОЧНЫЙ АГРЕГАТ ДЛЯ ОБДУВАНИЯ ИНСТРУМЕНТА МАСЛЯНЫМ ТУМАНОМ
ВАКУУМНЫЙ СТОЛ С РАСТРОМ - РАБОЧАЯ ПЛИТА ГЕТИНАКС С ИНТЕГРИРОВАННЫМ РАСПРЕДЕЛЕНИЕМ ВАКУУМА
РАБОЧИЙ СТОЛ ИЗ АЛЮМИНИЯ С ВАКУУМОМ
АЛЮМИНИЕВЫЙ СТОЛ
СТАЛЬНОЙ ЗАЖИМНОЙ СТОЛ С Т-ОБРАЗНЫМИ ПАЗАМИ

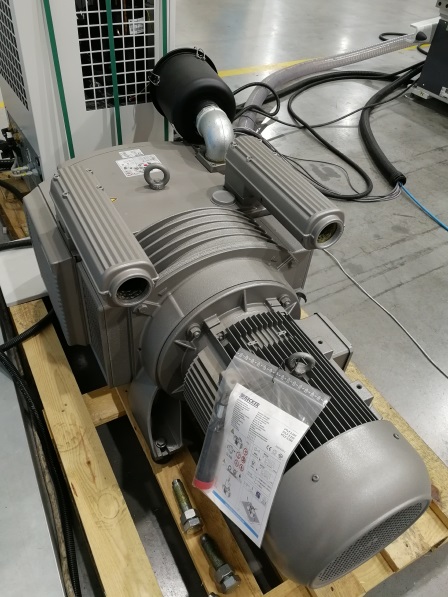

ВАКУУМНЫЙ НАСОС 150 м³/ЧАС
ВАКУУМНЫЙ НАСОС 250 м³/ЧАС






Модель PROFORM X5
Длина рабочей зоны станка, мм 2000 - 6000
Ширина рабочей зоны станка, мм 1500
Высота рабочей зоны станка, мм 550, 800
Ход по оси B, ° +100 / -40
Ход по оси C, ° ± 220
Максимальная скорость по осям X / Y / Z, м/мин 50 / 30 / 30
Макс. скорость по осям  B и С , °/сек 74,4
Мощность шпинделя  (S6), кВт 13
Рабочие обороты, об/мин 0 – 24 000
Линейный магазин инструмента, количество позиций, шт 10
Повторный наезд на позицию X / Y / Z (одно направление), мм/м ± 0,035
Повторный наезд на позицию X / Y / Z (оба направления), мм/м ± 0,015
Плоскостность и перпендикулярность осей (X, Y, Z), мм/м ± 0,1
Напряжение электропитания, В 400 (± 5%)
Частота, Гц 50
Общая мощность (стандартной комплектации), кВт 22
Зона ограждения станка:
Длина, мм 4500
Ширина, мм 4000
Габаритные размеры:
Длина, мм 3150
Ширина, мм 2340
Высота, мм 2500
Вес, кг 5600
