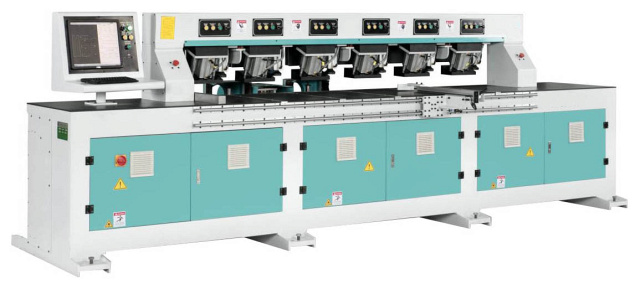

Обрабатывающий центр с ЧПУ для производства сборных филенчатых дверей GQmac. Модель Door Master 2500

Обрабатывающий центр с ЧПУ для производства сборных филенчатых дверей GQmac. Модель Door Master 2500
  • Производитель: GQmac

    Страна: Китай

  • Макс. длина заготовки: 2500 мм

    Макс. ширина заготовки: не ограничена

    Макс. толщина заготовки: 50 мм

    Вес: 2800 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Обрабатывающий центр с ЧПУ для производства сборных филенчатых дверей GQmac. Модель Door Master 2500

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Обрабатывающий центр с ЧПУ для производства сборных филенчатых дверей GQmac. Модель Door Master 2500

Подобрать аналог

Вы выбрали: Обрабатывающий центр с ЧПУ для производства сборных филенчатых дверей GQmac. Модель Door Master 2500

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Центр предназначен для фрезерования в автоматическом режиме заготовок сборных филенчатых дверей (Массив, МДФ),а именно: стоевые, поперечины, филенки, без сколов.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок применяется на дверных, мебельных и столярных производствах, занятых серийным  выпуском дверей и прочих сборных конструкций.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:


СХЕМЫ ОБРАБОТКИ:

Схематическое изображение Фото узла Описание

Вертикальный фрезерный узел.

Обеспечивает криволинейный раскрой заготовок, придавая им нужную форму.

Первый профильный фрезерный узел.

Фрезерует профиль/контр профиль на поперечинах, стоевых, и на скосах филенок.

Второй профильный фрезерный узел.

Фрезерует профиль/контр профиль на поперечинах, стоевых, и на скосах филенок.

Сверлильный узел.

Просверливает отверстия в заготовках под шканты.



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Весь процесс обработки полностью автоматизирован благодаря использованию CAD/CAM системы. Это гарантирует абсолютную точность и повторяемость изготавливаемых деталей, позволяет полностью уйти от использования в производстве шаблонов.
  • Все фрезеровки выполняются с предварительной подрезкой со стороны выхода инструмента, что гарантирует отсутствие даже малейших сколов, и обеспечивает идеальное качество всех деталей.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

УПРАВЛЕНИЕ С КОМПЬЮТЕРА (WINDOWS)

Удобный интерфейс с визуализацией и открытыми кодами позволяет легко и удобно производить управление центром.

АВТОМАТИЧЕСКОЕ ОПРЕДЕЛЕНИЕ ТОЛЩИНЫ ЗАГОТОВКИ

Щуп для автоматического определения толщины заготовки гарантирует точность позиционирования и обработки каждой детали.

ЛИНЕЙНЫЕ ШАРИКОВЫЕ НАПРАВЛЯЮЩИЕ (ШВП)



Высокоточные закаленные линейные направляющие HIWIN (Тайвань) диаметром 32 мм с автоматической системой смазки обеспечивают практически полное исключение люфта за счет специальной арочной формы канала для шариков. Вследствие этого достигается высокоточное перемещение суппорта и шпинделей по осям X, Y и Z при выполнении обработки по программе с использованием ЧПУ с высокой степенью точности.
ЭЛЕКТРОШПИНДЕЛИ TECO

На центре используются промышленные шпиндели TECO (Тайвань). Применение шпинделей от надежного мирового производителя гарантирует надежную и бесперебойную работу в условиях промышленных производственных нагрузок.

ПРОМЫШЛЕННЫЙ КОНТРОЛЛЕР BECKHOFF (ГЕРМАНИЯ)

Промышленные компьютеры Beckhoff отвечают требованиям промышленных условий эксплуатации:

  • Оптимальный промышленный ПК для любого типа управления
  • Высочайшая производительность на базе процессора Intel Pentium 4
  • Открытые стандарты на базе ATX
  • Тщательная проверка компонентов на пригодность к использованию в промышленных условиях
  • Привлекательный промышленный дизайн корпусов
  • Удобный доступ ко всем компонентам ПК
  • Индивидуальная конструкция корпусов, оптимально соответствующая требованиям, предъявляемым к системам управления
  • Интеграция в одном корпусе: LCD-монитора (с активной LCD-матрицей), встроенной клавиатуры, функциональных кнопок, переключателей, Touch Pad и других компонентов панели управления.

Модель

Door Master 2500

Макс. длина заготовки, мм

2500

Макс. толщина заготовки, мм

50

Макс. скорость перемещения рабочих узлов, м/мин

45

Макс. глубина сверления, мм

50

Макс. глубина фрезерования по кромке, мм

110

Диаметр вала на фрезерные узлы, мм

35

Макс. диаметр фрезы на фрезерном узле, мм

165

Макс. диаметр вертикальной фрезы для криволинейного фрезерования, мм

12

Макс. диаметр сверлильного узла, мм

10

Скорость вращения инструментов, об/мин

12 000

Общая установленная мощность моторов, кВт

38

Высота рабочего стола, мм

950

Диаметр аспирационных отверстий, мм

100

Габаритные размеры:
Длина, мм 4830
Ширина, мм 1510
Высота, мм 1500
Вес, кг

2800
