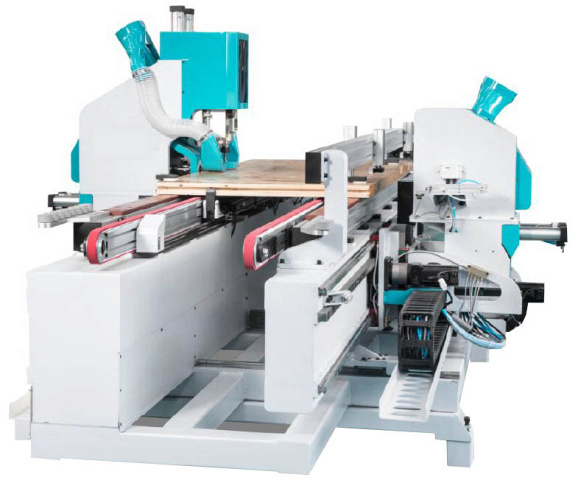

Обрабатывающий центр с ЧПУ для фрезерования отверстий в дверных полотнах под замок и петли LSB 2600

Обрабатывающий центр с ЧПУ для фрезерования отверстий в дверных полотнах под замок и петли LSB 2600
  • Макс. длина заготовки: 2600 мм

    Макс. ширина заготовки: 1100 мм

    Макс. толщина заготовки: 60 мм

    Вес: 3500 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Обрабатывающий центр с ЧПУ для фрезерования отверстий в дверных полотнах под замок и петли LSB 2600

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Обрабатывающий центр с ЧПУ для фрезерования отверстий в дверных полотнах под замок и петли LSB 2600

Подобрать аналог

Вы выбрали: Обрабатывающий центр с ЧПУ для фрезерования отверстий в дверных полотнах под замок и петли LSB 2600

  • Инструмент
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Новый сверлильно-пазовальный центр с ЧПУ предназначен для сверления глухих и сквозных отверстий, а также выборки пазов в дверных полотнах и коробках для последующей установки фурнитуры. Двери могут быть изготовлены как из массива древесины, так и из МДФ.

Независимые друг от друга шпиндели и система ЧПУ позволяют с высокой точностью выбирать пазы под замок (личинка, ручка замка, накладка) и петли одновременно.

Положение шпинделей корректируется в соответствии с автоматически считываемой толщиной двери. Механизм калибровки фрез позволяет выбирать пазы и сверлить отверстия с высокой точностью относительно друг друга.

Данные преимущества дверного центра с ЧПУ позволяют быстро и точно сверлить отверстия последовательно по всем плоскостям обрабатываемой детали, в соответствии с заданной программой в полностью автоматическом режиме.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок применяется на дверных, мебельных и столярных производствах, занятых серийным  выпуском дверей и прочих сборных конструкций.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:







ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Весь процесс обработки полностью автоматизирован благодаря использованию CAD/CAM системы (файлы XML). Это гарантирует абсолютную точность и повторяемость изготавливаемых деталей, позволяет полностью уйти от использования в производстве шаблонов.
  • На станке есть возможность считывания файлов XML по штрих-коду с моментальной загрузкой нужной исполняющей программы.
  • Датчик автоматического определения толщины заготовки гарантирует точность позиционирования фрезерных узлов и исключительную точность обработки.
  • Фрезерная группа для фрезеровки под петли полностью автоматизирована, что дает возможность обрабатывать разные дверные полотна в потоке не теряя времени на перенастройку!
  • Станок оснащен конвейерной системой автозагрузки / выгрузки дверных полотен.
  • Время обработки одного полотна сокращено до 1,5 мин!



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ОСНОВНОЙ ФРЕЗЕРНЫЙ УЗЕЛ

Обработка пазов и отверстий под дверную ручку и личину замка осуществляется двумя вертикальными шпинделями; на один ставится фреза для выборки паза под дверную ручку, на другой – фреза для выборки паза под личинку замка. Шпиндели осуществляют обработку попеременно, поэтому не тратится дополнительное время на замену инструмента. То есть наличие двух вертикальных шпинделей позволяет заметно увеличить производительность и сократить время обработки.

ВОЗМОЖНОСТЬ ФРЕЗЕРОВАНИЯ ДВЕРНЫХ КОРОБОК

Благодаря системе независимых прижимов на станке возможно не только фрезерование под замок и петли на дверных коробках, но и фрезеровка под ответную часть замка на элементах дверных коробок.

ЗАЩИЩЕНЫЕ КАБЕЛЬ-УКЛАДЧИКИ

Благодаря тому, что вся электро-проводка находится в защищенных кабель-укладчиках, обеспечивается надежная и безопасная работа оборудования, гарантируя долговечность всех электро-компонентов и проводов.

Промышленный контроллер BECKHOFF (Германия)

Промышленные компьютеры Beckhoff отвечают требованиям промышленных условий эксплуатации:

  • Оптимальный промышленный ПК для любого типа управления
  • Высочайшая производительность на базе процессора Intel Pentium 4
  • Открытые стандарты на базе ATX
  • Тщательная проверка компонентов на пригодность к использованию в промышленных условиях
  • Привлекательный промышленный дизайн корпусов
  • Удобный доступ ко всем компонентам ПК
  • Индивидуальная конструкция корпусов, оптимально соответствующая требованиям, предъявляемым к системам управления
  • Интеграция в одном корпусе: LCD-монитора (с активной LCD-матрицей), встроенной клавиатуры, функциональных кнопок, переключателей, Touch Pad и других компонентов панели управления.

КОНВЕЙЕР ДЛЯ ЗАГРУЗКИ/ВЫГРУЗКИ

Наличие конвейера позволяет встроить центр в автоматическую производственную линию. Возможна работа как в проходном режиме, так и в режиме обслуживания одним оператором с выдачей назад.

СИСТЕМА ФИКСАЦИИ ПОЛОТЕН

Система фиксации дверных полотен в четырех точках обеспечивает их надежную фиксацию, полностью исключая возможность сдвига дверей во время обработки.

Модель LSB 2600
Мин. - макс. длина дверного полотна, мм 1800 - 2600
Мин. - макс. ширина дверного полотна, мм 600 - 1100
Мин. - макс. толщина дверного полотна, мм 20 - 60
Макс. скорость фрезерования, м/мин 50
Высота рабочего стола, мм 900
Ø аспирационных отверстий, мм 100
Давление воздуха, МПа 0,6
Макс. Ø сверлильного узла, мм 16
Скорость вращения инструментов, об/мин 12 000
Общая установленная мощность моторов, кВт 21,4
Мощность моторов на пазовальном узле, кВт 3,7
Мощность моторов на узле под петли, кВт 1,1
Мощность мотора 1 на узле под замок, кВт 3,7
Мощность мотора 2 на узле под замок, кВт 1,1
Мощность мотора на пазовальном узле, кВт 3,7
Мощность мотора на фрезерном узле, кВт 1,1
Габаритные размеры:
Длина, мм 4450
Ширина, мм 2550
Высота, мм 2300
Вес станка, кг 3500
