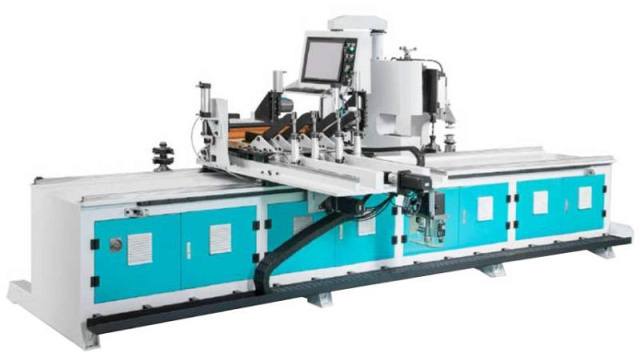

Автоматический фрезерный станок с ЧПУ для изготовления криволинейного багета GQmac Master Shape

Автоматический фрезерный станок с ЧПУ для изготовления криволинейного багета GQmac Master Shape

Производитель: GQmac

Страна: Китай
Макс. длина заготовки: не ограничена

Макс. ширина заготовки: 750 мм

Макс. толщина заготовки: 50 мм

Вес: 2200 кг

Инструмент
Компрессоры

Связь с ведущим специалистом 8 800 1000 111

Узнать цену Заявка на лизинг

Узнать цену

Вы выбрали: Автоматический фрезерный станок с ЧПУ для изготовления криволинейного багета GQmac Master Shape

Заказать лизинговый расчёт

Вы выбрали: Автоматический фрезерный станок с ЧПУ для изготовления криволинейного багета GQmac Master Shape

Подобрать аналог

Вы выбрали: Автоматический фрезерный станок с ЧПУ для изготовления криволинейного багета GQmac Master Shape

Инструмент
Сервис

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
ХАРАКТЕРИСТИКИ
ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Станок предназначен для фрезерования криволинейного багета из заготовок мебельного щита.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок применяется в столярных производствах, занятых серийным выпуском сборных филенчатых дверей, рамочных конструкций, сборных мебельных фасадов, окон.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

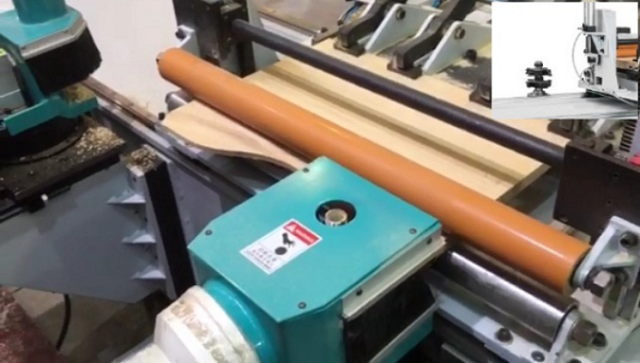

	СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ЗАГОТОВКИ Фиксация заготовки происходит в двух зонах: первая зона, четыре пневматических захвата-толкателя, перемещение вместе с заготовкой происходит по закаленным призматическим направляющим посредством ШВП на серво-двигателях; вторая зона находится непосредственно в зоне фрезерования и представляет собой широкий обрезиненный вал сверху и стальной вал с ограничителями снизу. Такая конструкция гарантирует точную, плавную и надёжную подачу и фиксацию заготовки.
	ПЕРВЫЙ ВЕРТИКАЛЬНЫЙ ФРЕЗЕРНЫЙ ШПИНДЕЛЬ Вертикальный шпиндель фрезерует криволинейную плоскость на щите для последующего профилирования багета. Также могут использоваться насадные фасонные фрезы для профильного фрезерования.
	ВТОРОЙ И ТРЕТИЙ ГОРИЗОНТАЛЬНЫЙ ФРЕЗЕРНЫЙ ШПИНДЕЛЬ Горизонтальные фрезерные шпиндели профилируют заготовку, создавая требуемый криволинейный профиль.
	ЧЕТВЕРТЫЙ И ПЯТЫЙ ВЕРТИКАЛЬНЫЕ СДВОЕННЫЕ ШПИНДЕЛИ Вертикальные шпиндели отрезают профилированный криволинейный багет от массива щита, одновременно формируя четверть с внутренней стороны багета.
	TOUCH-SCREEN ПАНЕЛЬ Монитор с визуализацией автоматически отображает изменения размеров и параметров заготовок, что значительно упрощает работу оператора.

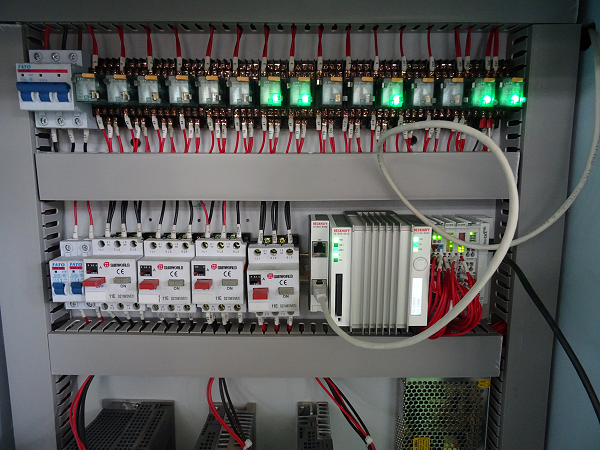

	ПРОМЫШЛЕННЫЙ КОНТРОЛЛЕР BECKHOFF (ГЕРМАНИЯ) Промышленные компьютеры Beckhoff отвечают требованиям промышленных условий эксплуатации: Оптимальный промышленный ПК для любого типа управления; Высочайшая производительность на базе процессора Intel Pentium 4; Открытые стандарты на базе ATX; Тщательная проверка компонентов на пригодность к использованию в промышленных условиях; Привлекательный промышленный дизайн корпусов; Удобный доступ ко всем компонентам ПК; Индивидуальная конструкция корпусов, оптимально соответствующая требованиям, предъявляемым к системам управления; Интеграция в одном корпусе: LCD-монитора (с активной LCD-матрицей), встроенной клавиатуры, функциональных кнопок, переключателей, Touch Pad и других компонентов панели управления.
	ЗАЩИТА ЭЛЕКТРОПРОВОДКИ И ШВП Все кабели в станке расположены в закрытых кабель-каналах, и ШВП также защищена закрытым кожухом, исключающим попадание пыли и стружки при работе.

Модель	Master Shape
Макс. длина обрабатываемой детали, мм	750
Максимальная глубина обрабатываемой арки, мм	250
Мин. ширина молдинга, мм	15
Толщина заготовки, мм	10 - 50
Мин. внутренний радиус арки, мм	120
Мощность шпинделя предвар. фрезерования, кВт	10
Макс. высота инструмента на первом вертикальном шпинделе, мм	130
Мощность двух верт. отрезных шпинделей, кВт	2 х 5,5
Общая установленная мощность, кВт	39
Давление воздуха, МПа	0,6
Диаметр аспирационных отверстий, мм	3 х 150
Габаритные размеры:
Длина, мм	4700
Ширина, мм	2370
Высота, мм	1500
Вес, кг	2200
