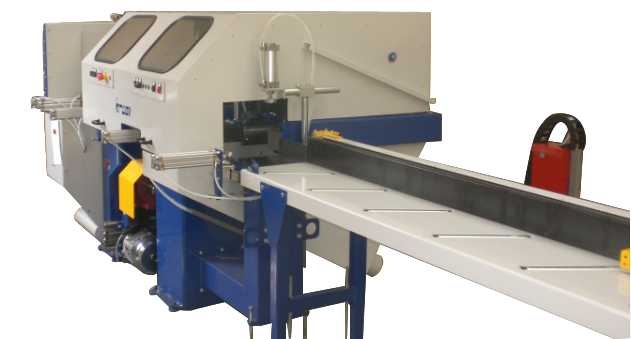

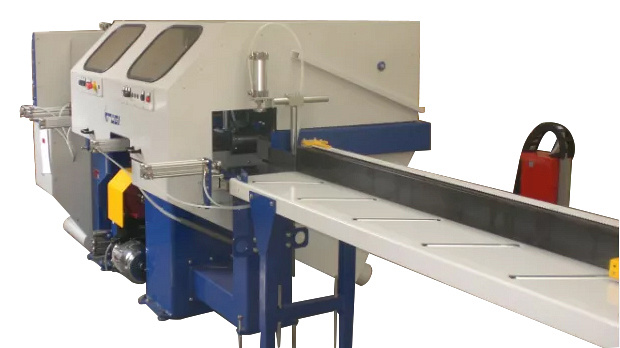

Станок с ЧПУ для обработки строительного бруса Krusi CMI 4x4NC
Макс. сечение обработки: 245 х 250 мм
Узел: торцовка, чашка, торцевой паз, сверло
Мощность: 27,3 кВт
Вес: 2500 кг
НАЗНАЧЕНИЕ:
На станке выполняются следующие операции: автоматическая подача бруса, точная торцовка бруса в размер, фрезерование чашки, сверление отверстий под нагели, торцевое фрезерование под окна (двери). Все операции выполняются в автоматическом режиме.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок применяется в качестве самостоятельной технологической единицы при изготовления деталей из стенового бруса большого сечения на предприятиях по производству брусовых домов средней мощности.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
 |  |  |  |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

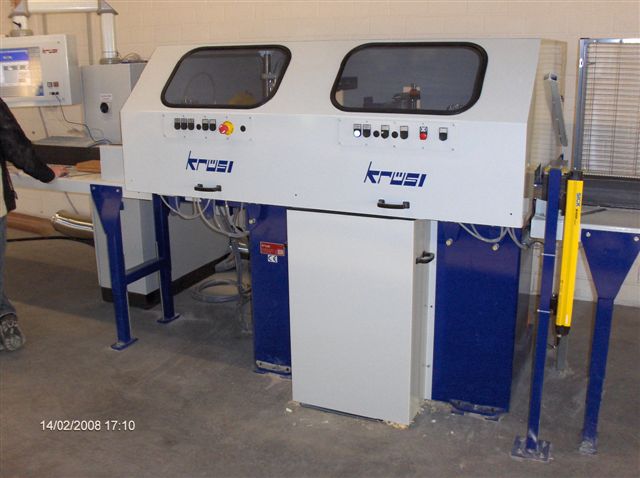

 | ЭРГОНОМИЧНОСТЬ Большой защитный кожух защищает от шума и пыли. Управление узлами станка выведено на переднюю панель. Безопасный пуск с 2-х рук. |

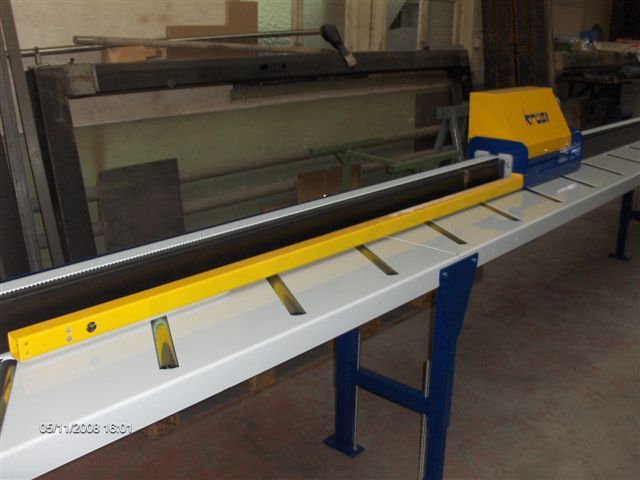

 | СИСТЕМА ПОЗИЦИОНИРОВАНИЯ (ТОЛКАТЕЛЬ) Система перемещения и позиционирования бруса (рольганг на входе 15 м и на выходе 12 м), система ЧПУ. |

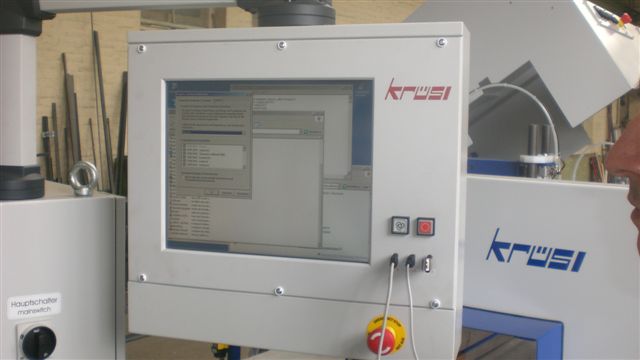

 | МОНИТОР, ПРОГРАММА ОПТИМИЗАЦИИ РАСКРОЯ БРУСА |

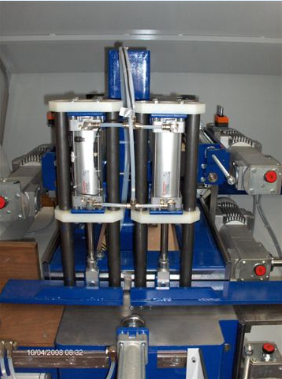

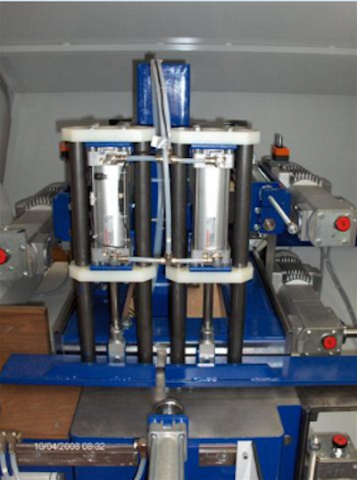

 | НАДЕЖНАЯ ФИКСАЦИЯ ЗАГОТОВКИ Мощные пневматические прижимы заготовок исключают смещение детали в процессе фрезерования. |

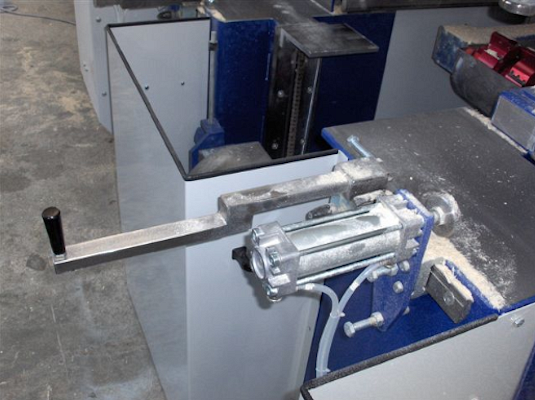

 | ПОДВИЖНЫЙ БОКОВОЙ УПОР Позволяет быстро и точно выставить нужный размер. |

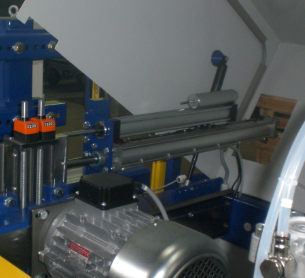

 | УСКОРЕННЫЙ ОТВОД Ускоренный отвод вертикальных и горизонтальных фрезерных суппортов за счет регулировки пневмопривода подачи обеспечивает сокращение цикла обработки и увеличение производительности станка. |

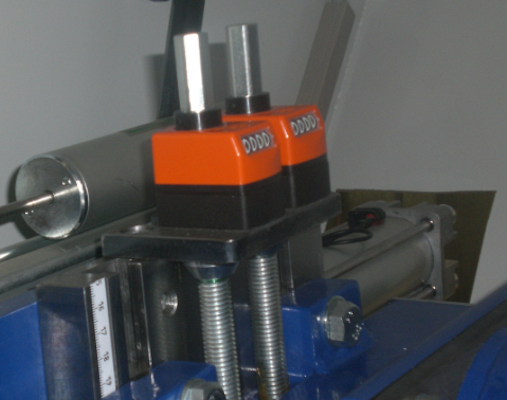

 | РЕГУЛИРОВАНИЕ МЕЖЦЕНТРОВОГО РАССТОЯНИЯ Регулирование межцентрового расстояния между парами вертикальных и горизонтальных узлов по механическому счетчику. |

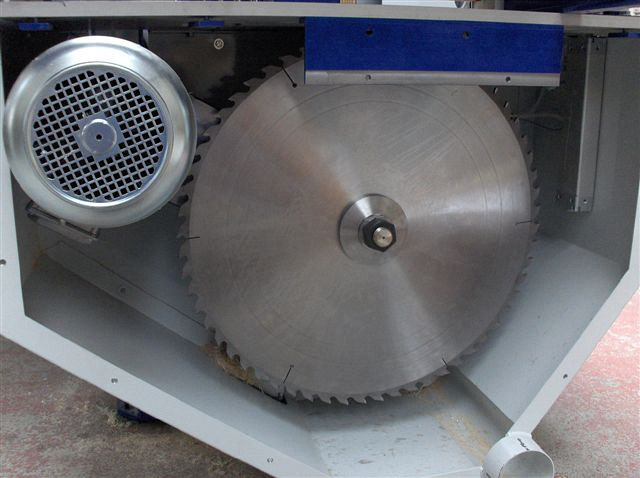

 | ПИЛЬНЫЙ УЗЕЛ Предназначен для чистовой торцовки в размер деталей из стенового бруса. Получаемая плоскость торца детали строго перпендикулярна оси и является технологической базой при выполнении последующих технологических операций. |
  | УЗЕЛ ФРЕЗЕРОВАНИЯ 4-Х СТОРОННЕГО ПАЗА Предназначен для фрезерования пазов в стеновом брусе с четырех сторон.
|
 | СВЕРЛИЛЬНЫЙ УЗЕЛ Предназначен для точного сверления отверстий в деталях из стенового бруса. Диаметр сверла 20 (25) мм. |
 | УЗЕЛ ТОРЦЕВОГО ФРЕЗЕРОВАНИЯ Предназначен для получения вертикальных пазов в торцах деталей из стенового бруса выступающих в оконных и дверных проемах. Этот паз необходим для закрепления обсадной коробки, препятствующей защемлению оконных блоков при усадке дома. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| СИСТЕМА ПОДАЧИ. УЗЛЫ: ТОРЦОВКА, ЧАШКА, СВЕРЛО, ПАЗ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

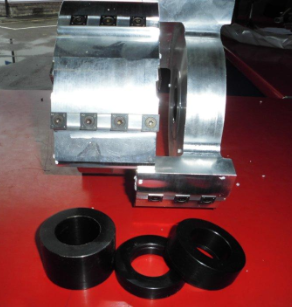

 | КОМПЛЕКТ РЕЖУЩЕГО ИНСТРУМЕНТА |

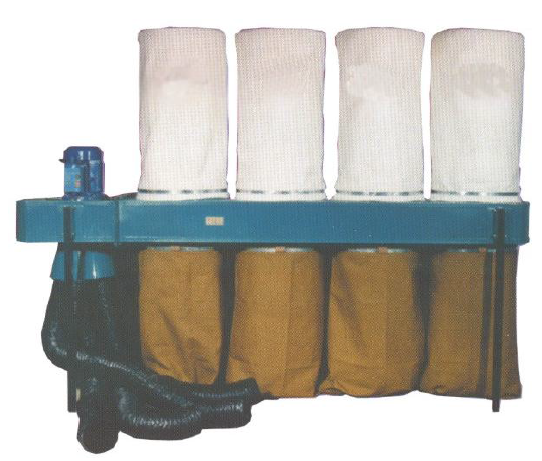

 | АСПИРАЦИЯ |
 | КОМПРЕССОР |
| ВОЗМОЖНО УВЕЛИЧЕНИЕ МАКСИМАЛЬНОГО СЕЧЕНИЯ ЗАГОТОВКИ ДО 245 X 300 ММ | |
