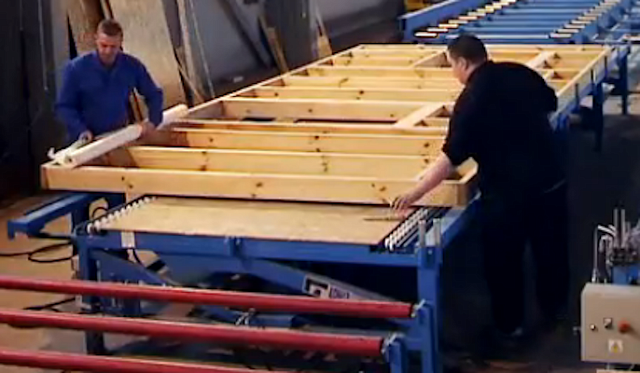

Монтажный стол для сборки каркаса домостроительных панелей MiTek. Модель MS-1

НАЗНАЧЕНИЕ:

Монтажный стол «MS-1» предназначен для сборки деревянных рам, используемых в качестве каркаса для последующей обшивки домостроительных панелей длиной до 7,5 м.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на комплексных домостроительных предприятиях при изготовлении крупных внешних и внутренних домовых панелей. Обычно устанавливается как элемент высокопроизводительной линии.

СХЕМА ОБРАБОТКИ:

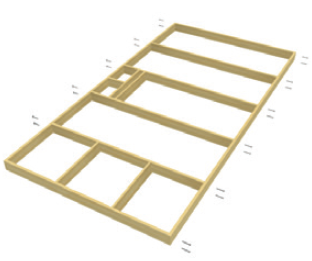

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Раздвижная конструкция стола с электромеханическим приводом позволяет легко отрегулировать его под нужную ширину изготавливаемой рамы (каркаса);
• Удобная упорно-зажимная система для установки и закрепления элементов изготавливаемой рамы;
• Каретки с гвоздевыми пистолетами 2 шт. (по 1 шт. с каждой стороны);
• Механизм быстрой настройки высоты расположения пистолетов;
• Автоматическое опускание разгрузочных роликовых направляющих не мешает установке собираемых элементов.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

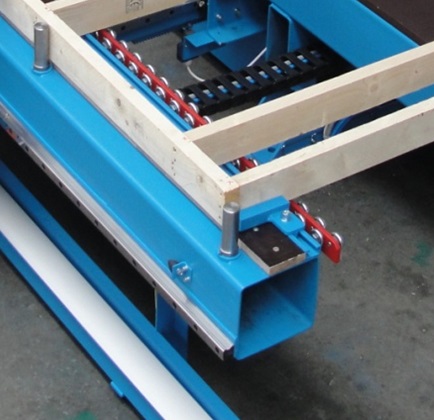

КОНСТРУКЦИЯ СТОЛА Стол состоит из подвижной и неподвижной частей. Раздвижная часть приводится в действие редукторным двигателем, установленным по центру общего для обоих приводных роликов составного вала, чем достигается синхронная угловая скорость их вращения и параллельность двух основных частей стола. Таким образом, стол легко раздвигается под требуемую ширину панели. Разгрузочные ролики установлены на каждой части стола едиными направляющими, которые опускаются при сборке и поднимаются для разгрузки.

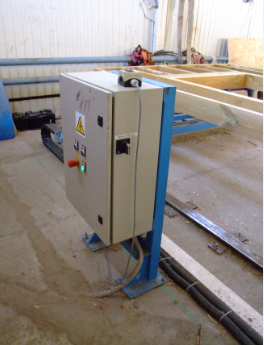

СКОБОЗАБИВНЫЕ ГОЛОВКИ По обеим сторонам стола расположены две автоматически перемещаемые тележки с установленными скобозабивными головками. На каждой голове закреплено по одному пистолету немецкой фирмы BEA с удлиненными магазинами. Автоспусковое устройство сопряжено с выдвижными упорами-зажимами таким образом, что пистолеты срабатывают только в местах крепления поперечных балок. Пистолеты скомпонованы под углом для диагонального расположения забитой скобы по отношению к поперечной балке. Электрошкаф вынесен отдельно.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

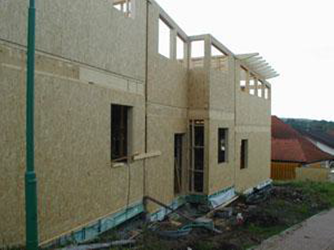

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

• Сварная конструкция l=8000 мм;
• Неподвижный стол и подвижное крыло, перемещение по зубчатой рейке;
• Позиционируемые упоры;
• Точный профиль L 35 на двух сторонах по всей длине стола с торцевыми упорами;
• Кабельная и пневматическая проводка с двух сторон стола;
• Линейные направляющие L40 для кареток с гвоздевыми пистолетами;
• Каретки с гвоздевыми пистолетами 2 шт. (по 1 шт. с каждой стороны);
• Зажимающий упор для собираемого каркаса (повор. 90° с подъёмом 150 мм);
• Механизм регулировки высоты расположения пистолета (30-220 мм)
• Сжатый воздух подведён к каждому ручному пистолету;
• Автоматический гвоздевой пистолет (1 шт.) с пневматическим включением и датчиком магазина (1 шт. на каждой каретке);
• Шаблон для установки прямого угла панели;
• Выталкиватели - 2 шт. (по 1 шт. на каждой стороне стола) для перемещения каркаса панели на столе;
• Распределитель, узел подготовки воздуха и остальная проводка находятся на станке.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

• Компрессор;
• Дополнительные пневмопистолеты;
• Длина стола для панелей длинной: 5,5; 10,5; 12,5 м.
