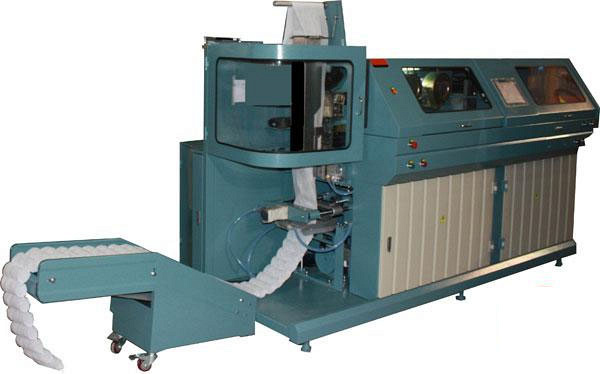

Станок для производства независимых пружин NPB 70HXa

Станок для производства независимых пружин NPB 70HXa
Станок для производства независимых пружин NPB 70HXa
Станок для производства независимых пружин NPB 70HXa
Станок для производства независимых пружин NPB 70HXa
Станок для производства независимых пружин NPB 70HXa
Станок для производства независимых пружин NPB 70HXa
Станок для производства независимых пружин NPB 70HXa
Станок для производства независимых пружин NPB 70HXa
Станок для производства независимых пружин NPB 70HXa
  • Производитель: NPB

    Страна: Китай

  • Производительность: 70 шт./мин

    Мощность: 14 кВт

    Вес: 2300 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Станок для производства независимых пружин NPB 70HXa

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Станок для производства независимых пружин NPB 70HXa

Подобрать аналог

Вы выбрали: Станок для производства независимых пружин NPB 70HXa

  • Инструмент
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для изготовления пружин различного диаметра и высоты с последующей их сборкой в независимые пружинные блоки.

По сравнению с предыдущим поколением, данный станок является оборудованием нового типа, сочетающим в себе улучшенные характеристики предыдущего поколения и новые разработки, результатом которых является стабильность, эффективность и высокая производительность. Производительность станка составляет 80 пружинных блоков в минуту.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на крупных мебельных предприятиях для производства матрасов.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

NPB-60HFa, образцы получаемой продукции


СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

NPB-70HXa, блок управления станком БЛОК УПРАВЛЕНИЯ СТАНКОМ

Построен на базе современного контроллера Telemecanique (Франция), что обеспечивает точную и быструю перенастройку.

Посредством полностью замкнутого цикла обработки данных, программатор контролирует выполнение каждой операции, что обеспечивает точность выполнения технологического цикла.

95% данных контролируются дублирующей сервосистемой, которая динамически корректирует все ошибки, возникающие при обработке и передаче данных в системе управления. Таким образом, оператору нет необходимости делать это вручную.

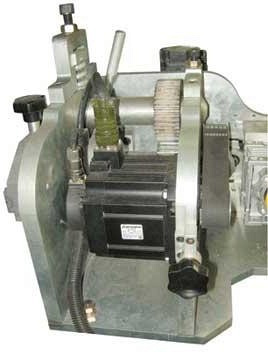

NPB-70HXa, привод механизма намотки пружин ПРИВОД МЕХАНИЗМА НАМОТКИ ПРУЖИН

Привод механизма намотки пружин осуществляется от отдельного электродвигателя Mitsubishi. (Япония)

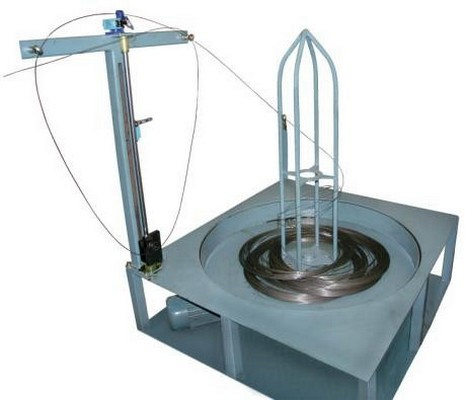

NPB-70HXa, проволочная станция ПРОВОЛОЧНАЯ СТАНЦИЯ

Предназначена для механизированного раскручивания бобин проволоки и ее предварительного выпрямления. Возможна одновременная укладка нескольких бобин проволоки на станцию, что значительно снижает затраты времени на обслуживание станции.
NPB-70HXa, блок выравнивания проволоки БЛОК ВЫРАВНИВАНИЯ ПРОВОЛОКИ

Позволяет окончательно подготовить проволоку к навивке.
NPB-70HXa, механизм навивки и обрубки пружин МЕХАНИЗМ НАВИВКИ И ОБРУБКИ ПРУЖИН

Предназначен для изготовления пружин. Регулировка и перенастройка оборудования с одного вида пружин на другой осуществляется с помощью ЧПУ в автоматическом режиме. Все элементы данного узла изготовлены из специально подготовленной стали, что гарантирует его длительный срок службы при интенсивных условиях работы.

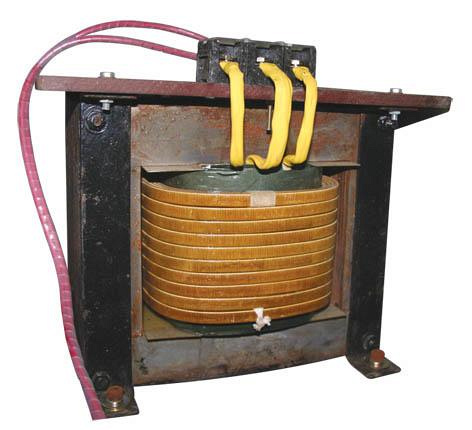

NPB-70HXa, специальный трансформатор СПЕЦИАЛЬНЫЙ ТРАНСФОРМАТОР

Предназначен для подготовки тока с последующей передачей напряжения на термокамеру.
NPB-70HXa, эктрическая термокамера ЭЛЕКТРИЧЕСКАЯ ТЕРМОКАМЕРА

Работа термокамеры основана на принципе короткого замыкания. Она предназначена для обжига навитой пружины с целью придания ей прочности. Также за счет нагрева с поверхности пружины удаляются остатки масла. Время замыкания может регулироваться, что очень важно при обжиге проволоки различного диаметра.
NPB-70HXa, механизм запайки пружины МЕХАНИЗМ ЗАПАЙКИ ПРУЖИНЫ

Предназначен для запайки пружины в упаковочный материал. Состоит из механизма сжатия пружины и двух устройств запайки упаковочного материала в продольном и поперечном направлениях.

Устройство запайки состоит из ножа и блока подготовки ультразвука, с помощью которого и происходит запайка пружины в упаковочный материал.

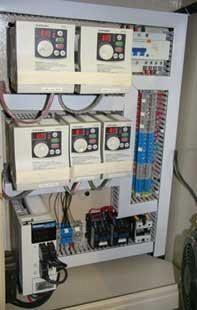

NPB-70HXa, управление механизмом подачи УПРАВЛЕНИЕ МЕХАНИЗМОМ ПОДАЧИ

Механизмы подачи управляются инвертором Mitsubishi для точной бесступенчатой регулировки скорости подачи.
NPB-70HXa, транспортер ТРАНСПОРТЕР

Служит для перемещения пружин. Перемещение пружин по плоскому столу осуществляется с помощью специальных пальцев, которые совершают возвратно-поступательное движение.
NPB-70HXa, механизм размотки нетканого материала МЕХАНИЗМ РАЗМОТКИ НЕТКАНОГО МАТЕРИАЛА

Позволяет точно и своевременно подавать упаковочный материал. Оснащен приводом от мотор-редуктора производства Японии.

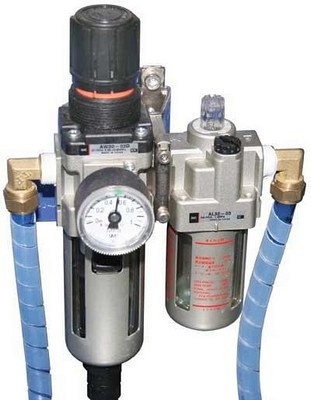

NPB-70HXa, блок подготовки воздуха БЛОК ПОДГОТОВКИ ВОЗДУХА

На станке установлены два блока подготовки воздуха с маслораспылителем, что обеспечивает долговременную работу всех пневмоцилиндров.

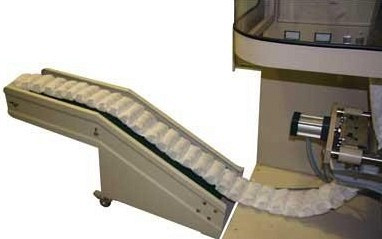

NPB-70HXa, транспортер ТРАНСПОРТЕР

Служит для перемещения готового независимого пружинного блока из зоны упаковки.
NPB-70HXa, электрооборудование ЭЛЕКТРООБОРУДОВАНИЕ

Электрооборудование отвечает всем современным нормам и стандартам по безопасности и обеспечивает безопасное обслуживание станка оператором.
СЕРВОПРИВОД НАВИВОЧНОЙ ГОЛОВЫ<
БЫСТРАЯ РЕГУЛИРОВКА РАЗМЕРОВ ПРУЖИНЫ С ПУЛЬТА ЧПУ
БОЛЬШОЙ ВЫБОР ВИДОВ ПРУЖИН МОЖНО ВЫПУСКАТЬ НА ДАННОМ ОБОРУДОВАНИИ
ОПРЕДЕЛЕНИЕ ЛИНИИ ОТРЕЗА ЛЕНТЫ В РАЗМЕР ОПРЕДЕЛЯЕТСЯ ДВОЙНОЙ СПАЙКОЙ

Варианты навивочных голов, типа пружин и диаметра проволоки на выбор:
Наименование
Диаметр проволоки, мм
Диаметр пружины, мм
Высота пружины, мм
Вариант-01
1,6 - 2,1
55 - 70
80 - 140
Вариант-02
1,6 - 2,1
55 - 70
120 - 180
Вариант-03
1,6 - 2,1
60 - 75
80 - 140
Вариант-04
1,6 - 2,1
60 - 75
120 - 180
Вариант-05
1,6 - 2,1
60 - 75
140 - 200
Особый-01
1,3 - 1,6
45 - 55
70 - 120
Особый-02
1,3 - 1,6
45 - 55
120 - 180
Особый-03
1 - 1,4
37 - 45
120 - 160
Особый-04
1,6 - 2,1
50 - 60
180 - 230
Особый-05
1,6 - 2,1
60 - 70
180 - 230
Особый-06
1,6 - 2,1
50 - 60
220 - 260
Особый-07
1,6 - 2,1
60 - 70
220 - 260
Особый-08
1 - 1,5
30 - 35
45 - 70
Особый-09
1 - 1,4
28 - 30
120 - 150
Особый-10
1,8 - 2,4
60 - 80
200 - 300
