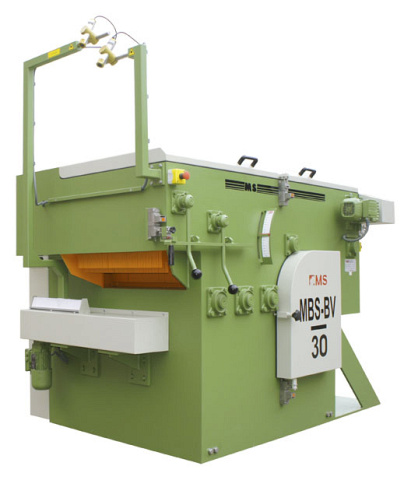

Многопильные дисковые станки MS Maschinenbau. Серия MBS-BV
Макс. высота пропила: 160 мм
Ширина приемного окна: 600 мм
Мощность: 37; 55; 75 кВт
Вес: 3500; 3700; 4000 кг
- Перемещаемая пильная букса
- 2 в 1 возможность использовать как многопил и как кромкообрезной станок
- Тяжелая конструкция
- Лазерные указатели (опция)
В отличие от известных станков MBS, данная серия имеет неподвижную и подвижную пильные буксы с электронной установкой расстояния между ними. Немецкие производители создали его также как и кромкообрезной станок с большой высотой обработки до 160 мм и возможностью установки до 11 пил. Любой из 12 предварительно запрограммированных размеров устанавливается автоматически в течение 0,2 - 1,2 сек.
Многопильные станки серии MBS получили широкое применение как в малых и средних столярных мастерских, так и в высокопроизводительных деревообрабатывающих цехах.
Надежная массивная станина, прошедшая специальную обработку, обеспечивает жесткость конструкции и долговечность работы станка без потери точностных параметров. Толщина несущих стенок станка 15 мм, толщина центральной стенки 20 мм.
Механизм подачи приводится в действие с помощью мотор-редуктора, через систему отклоняющихся и передающих звездочек, соединенных единой цепью. Это позволяет синхронизировать скорость вращения подающих вальцов и обеспечить равномерность подачи заготовки.
Регулировка верхних подающих вальцов по толщине бруса осуществляется вручную - маховиком, расположенным на корпусе станка. По желанию заказчика возможно оснащение электромеханической регулировкой.
Рифленые подающие вальцы осуществляют надежную (без проскальзывания) подачу бруса и обеспечивают высокую геометрию и точность получаемых пиломатериалов. Верхние подающие вальцы осуществляют надежный прижим собственным весом.
Шпиндель пильного узла установлен на высокоточных подшипниках и исключающих биение пильного вала. Конструкция пильного узла с 3 опорами позволяет устанавливать на валу до 11 дисковых пил.
Высокая точность изготовления и жесткость пильных валов (все валы имеют по три подшипниковых опоры) позволяют получать пиломатериалы с высокой чистотой поверхности и точными геометрическими параметрами. Третья опора имеет быстросъемное исполнение для замены постава пил.

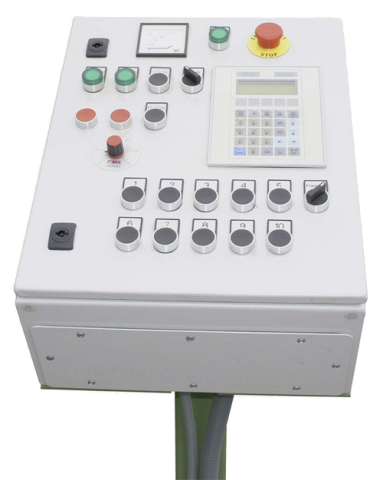

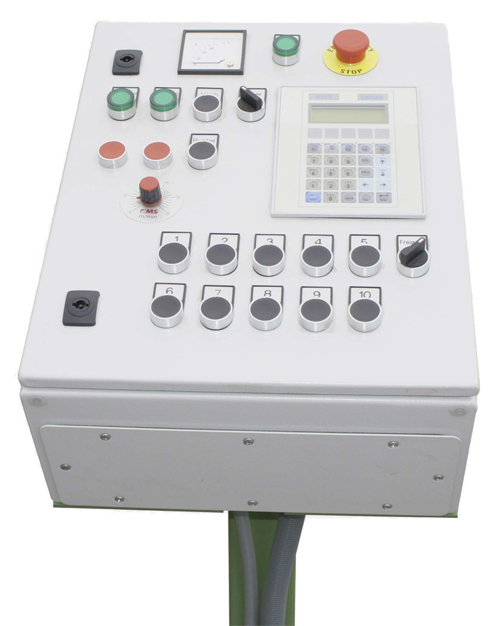

Эргономичный выносной пульт управления обеспечивает удобство работы и обслуживания станка. Для контроля за нагрузкой двигателя привода пильного вала на пульте установлен амперметр.
Подача плавно регулируется и позволяет подавать материал со скоростью до 30 м/мин.
Двойная когтевая защита на входе станка (верхняя и нижняя) препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.
Под пильным узлом предусмотрен технологический проем для удаления отходов.
Станок имеет расположенные на одном приводном валу подвижную и неподвижную пильные буксы. Ход подвижной пильной буксы составляет 350 мм.
Перемещение подвижной пильной буксы осуществляется "рукавом" сечением 80 х 15 мм, изготовленным из листовой стали.
"Рукав", к одному концу которого крепится подшипник подвижной пильной буксы, перемещается электронным устройством фирмы "FESTO" с заранее заданными размерами.
На электронном устройстве перемещения подвижной пильной буксы имеется разъем для подключения компьютера.
При производстве станков используются только стандартные узлы и детали, которые по мере износа и при капитальных ремонтах (1 раз в 10 лет) не нужно покупать именно у производителя.
Используются двигатели известных фирм: LAMMERS и SEW; электрика и электроника SIEMENS, Lenze; подшипники SKF и FAG.
