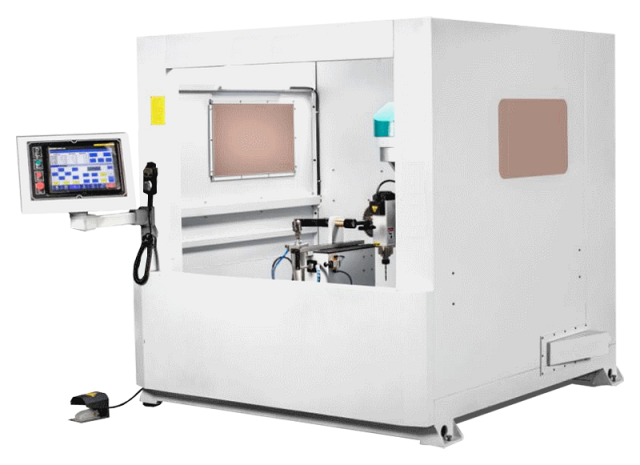

Пяти-осевой станок с ЧПУ для изготовления шиповых соединений. Модель T-POWER 1280

Пяти-осевой станок с ЧПУ для изготовления шиповых соединений. Модель T-POWER 1280

Мощность электродвигателей: 16,3 кВт

Вес: 2800 кг

Инструмент
Компрессоры

Связь с ведущим специалистом 8 800 1000 111

Узнать цену Заявка на лизинг

Узнать цену

Вы выбрали: Пяти-осевой станок с ЧПУ для изготовления шиповых соединений. Модель T-POWER 1280

Заказать лизинговый расчёт

Вы выбрали: Пяти-осевой станок с ЧПУ для изготовления шиповых соединений. Модель T-POWER 1280

Подобрать аналог

Вы выбрали: Пяти-осевой станок с ЧПУ для изготовления шиповых соединений. Модель T-POWER 1280

Инструмент
Сервис

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
ХАРАКТЕРИСТИКИ
ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Станок предназначен для фрезерования заготовок (Массив, МДФ) для создания специальных шиповых соединений на «китайский шип», традиционных шипов, клиновидных и других соединений.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок применяется в мебельных и столярных производствах, занятых серийным выпуском рамочных конструкций, сборных мебельных каркасов, деревянной мебели, кроватей, шкафов и прочих столярных изделий.

CХЕМЫ ОБРАБОТКИ:

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

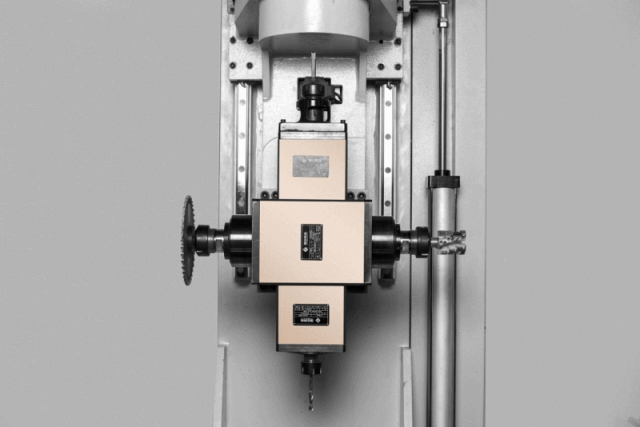

	ШПИНДЕЛИ Конструктив шпинделей 2+1 голова (2+2 - опционально) позволяет производить фрезерование заготовок четырьмя различными фрезами, не теряя время на смену инструмента. Это значительно увеличивает производительность, позволяя сократить время обработки детали почти втрое.

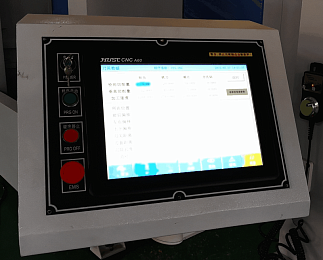

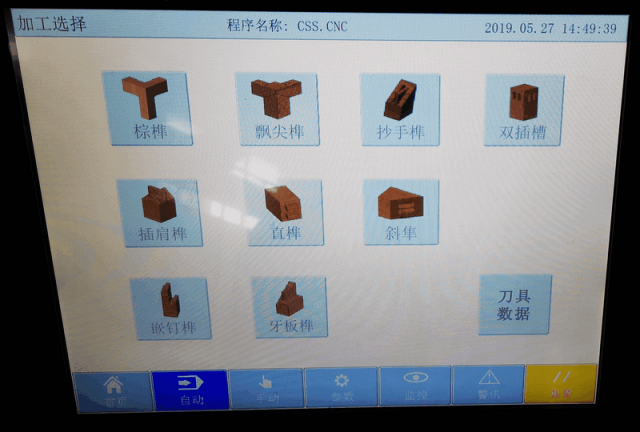

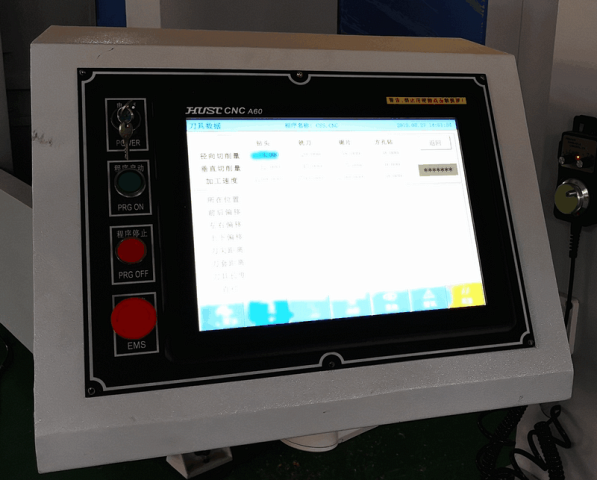

	ТАЧ-СКРИН ПАНЕЛЬ Сенсорный монитор с визуализацией и полной русификацией интерфейса автоматически отображает изменения размеров и параметров шипов и пазов заготовок без механической регулировки. Все управление станком завязано на монитор, что является весьма удобным для оператора.
	ШАРИКО-ВИНТОВЫЕ ПАРЫ (ШВП) Высокоточные закаленные ШВП (Тайвань) диаметром 32 мм с автоматической системой смазки обеспечивают практически полное исключение люфта за счет специальной арочной формы канала для шариков. Вследствие этого достигается высокоточное перемещение суппорта и шпинделей по осям X, Y и Z при выполнении обработки по программе с использованием ЧПУ с высокой степенью точности. Все ШВП закрыты защитными кожухами.

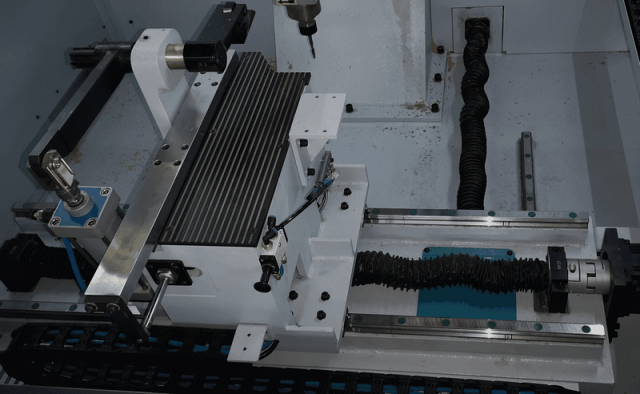

	ЛИНЕЙНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ На станке применяются линейные картриджные направляющие HIWIN больших сечений. Они обеспечивают линейное движение за счет циркуляции вращающихся элементов между профилированным рельсом и несущим блоком. Коэффициент трения на линейной направляющей составляет только 1/50 по сравнению с простыми направляющими, и они могут принимать нагрузки во всех направлениях. Благодаря этим функциям призматические направляющие HIWIN могут обеспечить высокую скорость и значительно улучшенную точность позиционирования.
	ЗАЩИТА ЭЛЕКТРОПРОВОДКИ И ШВП Все кабели в станке расположены в закрытых кабель-каналах, и ШВП также защищена закрытым кожухом, исключающим попадание пыли и стружки при работе.

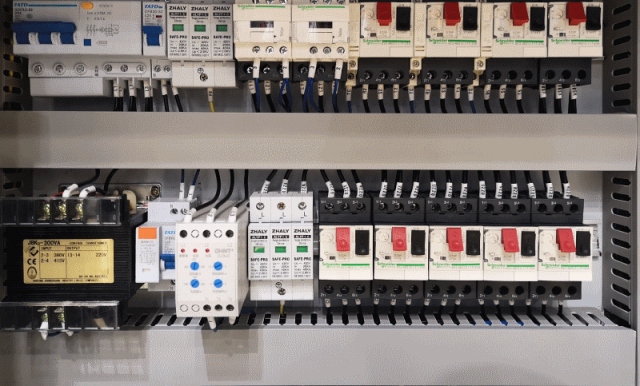

	ЭЛЕКТРОКОМПОНЕНТЫ Все ответственные электрокомпоненты органов управления станка изготовлены известным мировым лидером в данной отрасли компанией Schneider Electric, а также FATO.

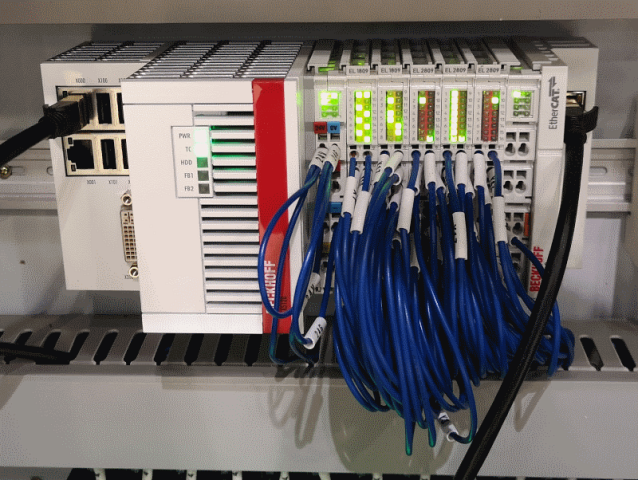

	ПРОМЫШЛЕННЫЙ КОНТРОЛЛЕР BECKHOFF (ГЕРМАНИЯ) Промышленные компьютеры Beckhoff отвечают требованиям промышленных условий эксплуатации: Оптимальный промышленный ПК для любого типа управления Высочайшая производительность на базе процессора Intel Pentium 4 Открытые стандарты на базе ATX Тщательная проверка компонентов на пригодность к использованию в промышленных условиях Привлекательный промышленный дизайн корпусов Удобный доступ ко всем компонентам ПК Индивидуальная конструкция корпусов, оптимально соответствующая требованиям, предъявляемым к системам управления Интеграция в одном корпусе: LCD-монитора (с активной LCD-матрицей), встроенной клавиатуры, функциональных кнопок, переключателей, Touch Pad и других компонентов панели управления.

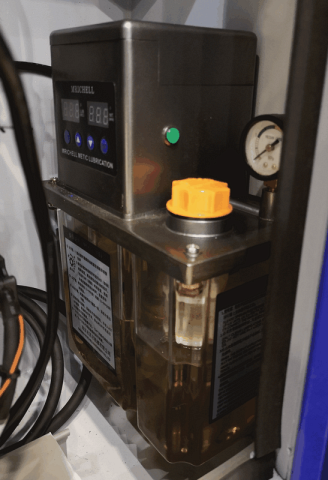

	ЦЕНТРАЛЬНАЯ СИСТЕМА СМАЗКИ Центральная система смазки направляющих и ШВП по всем осям исключает человеческий фактор, вовремя подает смазку на призматические направляющие и ШВП. Гарантия плавного хода рабочей головы и долговечности.

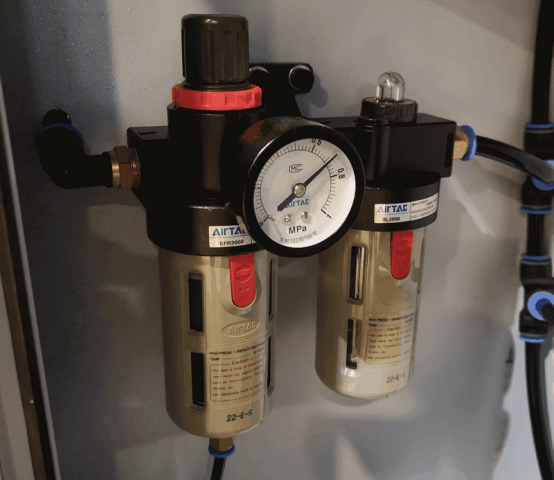

	БЛОК ПОДГОТОВКИ ВОЗДУХА Влагоотделитель-масловпрыскиватель AirTAC с манометром и регулятором давления обеспечивает отсутствие конденсата в пневмо-системе, полностью исключая выход из строя механических элементов станка, и обеспечивает воздушную смесь нужным количеством масляного тумана, смазывая подвижные элементы пневмо-системы.
	ETHERCAT – ETHERNET-СИСТЕМА ДИСТАНЦИОННОЙ ДИАГНОСТИКИ Еще одно уникальное преимущество, которое дает система EtherCAT - возможность проведения дистанционной диагностики оборудования при возникновении неисправностей по сети в режиме реального времени!

Модель	T-POWER 1280
Мощность двигателя 1-го фрезерного узла, кВт	7,5
Мощность двигателя 2-го фрезерного узла, кВт	3,7
Макс. сечение заготовок, мм	140 х 100
Мощность серво-моторов по оси X, кВт	1,5
Мощность серво-моторов по оси Y, кВт	1,5
Мощность серво-моторов по оси Z, кВт	1,3 с тормозом
Мощность серво-моторов по оси C, кВт	0,4
Мощность серво-моторов по оси A, кВт	0,4
Напряжение, В	380
Давление в пневмо-системе, МПа	0,6 - 0,8
Габаритные размеры:
Длина, мм	1800
Ширина, мм	1800
Высота, мм	2200
Вес, кг	2800
