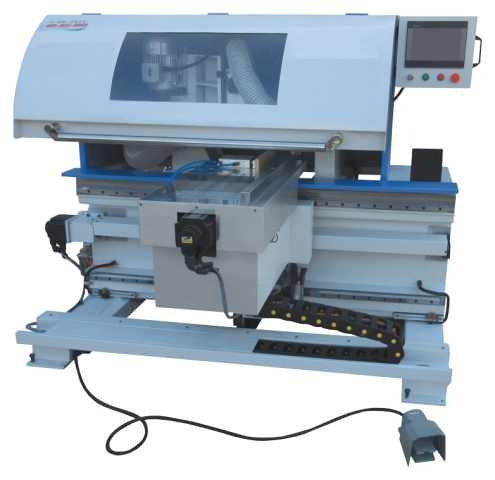

Пильный центр для изготовления рамочных фасадов под 135 градусов French Cutter 135
-
Мощность электродвигателей: 12,6 кВт
Вес: 1500 кг
- Инструмент
- Компрессоры
Узнать цену
Вы выбрали: Пильный центр для изготовления рамочных фасадов под 135 градусов French Cutter 135
Заказать лизинговый расчёт
Вы выбрали: Пильный центр для изготовления рамочных фасадов под 135 градусов French Cutter 135
Подобрать аналог
Вы выбрали: Пильный центр для изготовления рамочных фасадов под 135 градусов French Cutter 135
- Инструмент
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:
Станок предназначен для фрезерования фасадных профилей (Массив, МДФ) под углом 135° и сверления шкантов для создания надежного соединения «французский рез».
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок применяется в мебельных и столярных производствах, занятых серийным выпуском рамочных конструкций, сборных мебельных фасадов, и других столярных изделий.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
ПИЛЬНЫЕ УЗЛЫ

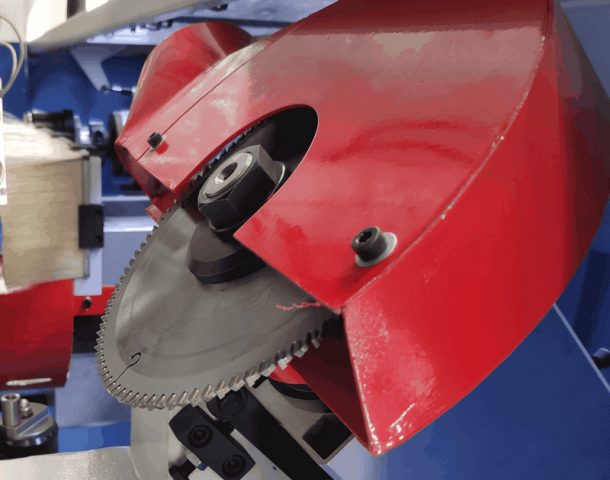

Станок оснащен промышленными пильными узлами с моторами мощностью 3,7 кВт для горизонтальной пилы и 2,2 кВт для наклонной пилы, что гарантирует точные и чистые резы пакетов заготовок на высокой скорости без образования сколов и вырывов. |
|

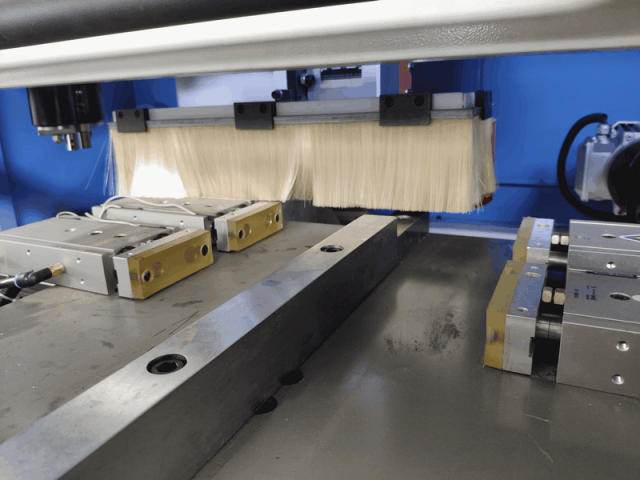

СИСТЕМА ПРИЖИМОВ ЗАГОТОВОК Благодаря уникальной конструкции станок может обрабатывать сразу несколько заготовок за одну установку, что делает его гораздо более высокопроизводительным по сравнению с аналогичным оборудованием. |
|

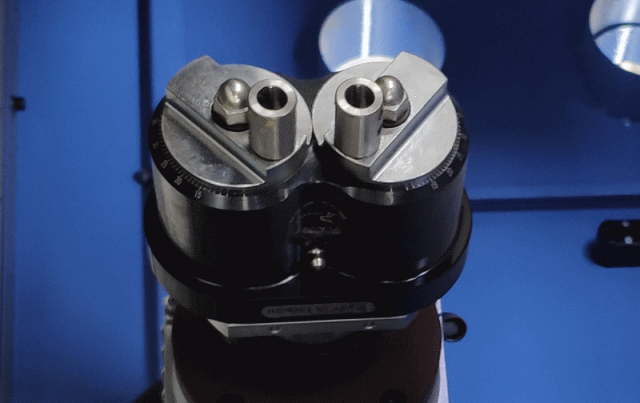

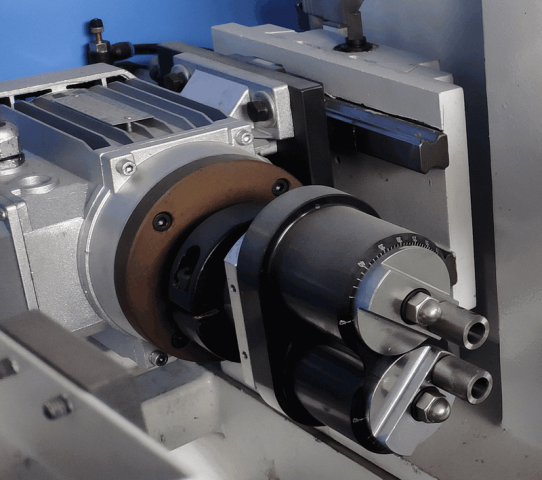

СВЕРЛИЛЬНЫЕ ГРУППЫ Для горизонтального и вертикального сверления на станке установлены две группы с регулируемым межосевым расстоянием между сверлами, что дает возможность засверливать шканты на профилях различной ширины на оптимальном расстоянии друг от друга. |
|

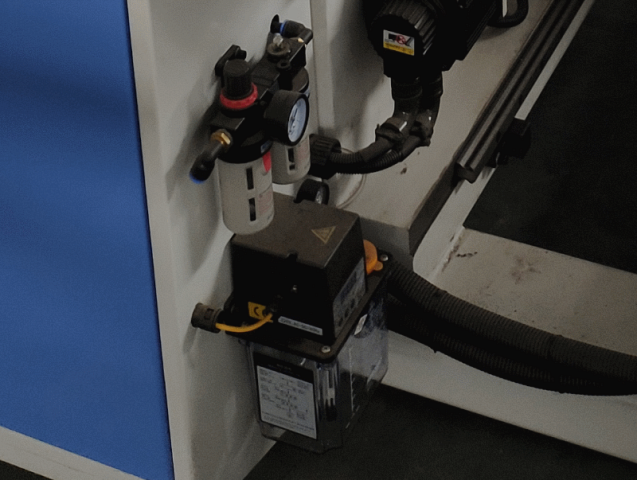

ЦЕНТРАЛЬНАЯ СИСТЕМА СМАЗКИ Центральная автоматическая система смазки направляющих и ШВП по всем осям исключает человеческий фактор, вовремя подает смазку на призматические направляющие и ШВП. Гарантия плавного хода рабочей головы и долговечности работы станка. |
|
СИСТЕМА УДАЛЕНИЯ ПЫЛИ Все пилы оснащены защитными кожухами, обеспечивающими эффективное удаление стружки и пыли из зоны пиления. Это значительно облегчает работу оператору, и продлевает срок службы инструмента. |
|
МЕХАНИКА ПЕРЕМЕЩЕНИЙ РАБОЧИХ УЗЛОВ Перемещение сверлильных групп и рабочей каретки осуществляется по высокоточным призматическим направляющим при помощи ШВП, что дает исключительную точность обработки и повторяемость деталей. |
|

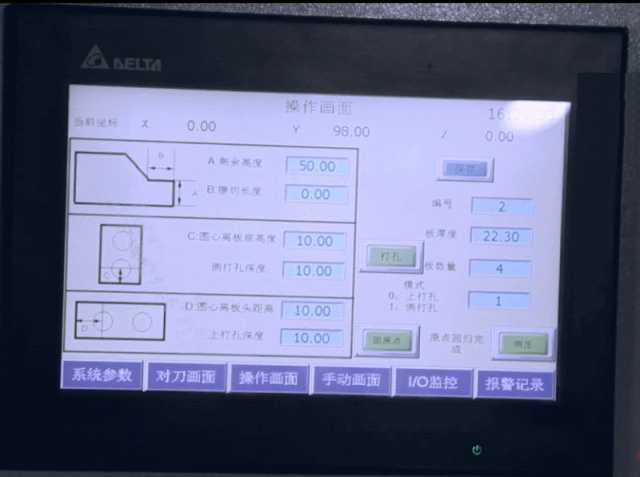

ТАЧ-СКРИН ПАНЕЛЬ Сенсорный монитор с визуализацией автоматически отображает изменения размеров профилей и параметров отверстий заготовок без механической регулировки. Все управление станком завязано на монитор, что является весьма удобным для оператора. |
| Модель | French Cutter 135 |
| Мин. длина заготовки, мм | 100 |
| Макс. толщина заготовки, мм | 110 |
| Макс. ширина заготовки, мм | 100 |
| Скорость вращения пил, об/мин | 4000 - 6000 |
| Электропитание, В, Гц | 380, 50 |
| Диаметр горизонтальной пилы, мм | 305 |
| Посадочный диаметр горизонтальной пилы, мм | 30 |
| Диаметр наклонной пилы, мм | 205 |
| Посадочный диаметр наклонной пилы, мм | 25,4 |
| Мощность двигателя горизонтальной пилы, кВт | 3,7 |
| Мощность двигателя наклонной пилы, кВт | 2,2 |
| Мощность двигателя сверлильных групп, кВт | 2 х 1,1 |
| Мощность серво-двигателей на перемещение по осям, кВт | 3 х 1,5 |
| Общая установленная мощность, кВт | 12,6 |
| Габаритные размеры: | |
| Длина, мм | 2400 |
| Ширина, мм | 1600 |
| Высота, мм | 1600 |
| Вес, кг | 1500 |
