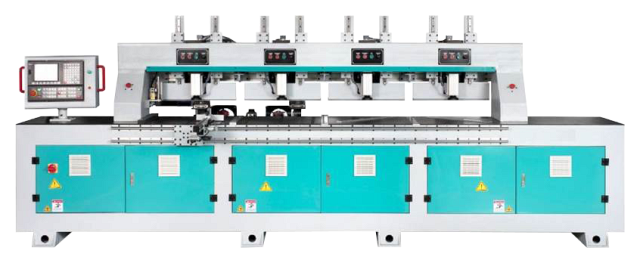

Производитель: GQmac
Страна:
Китай
Мощность электродвигателей: 27,7 кВт
Вес: 3100 кг
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:

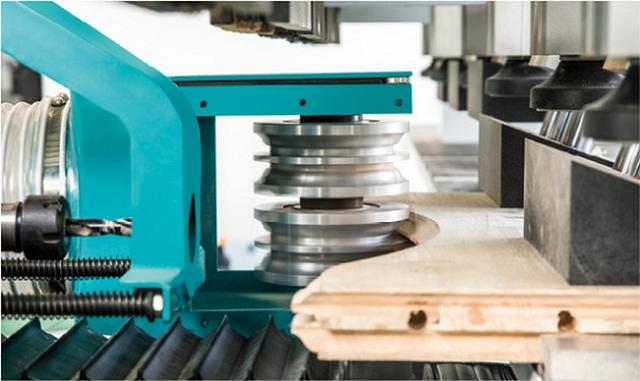

Центр предназначен для фрезерования в автоматическом режиме всех элементов сборных филенчатых фасадов, а именно: стоевые, поперечины (как прямолинейные и криволинейные), филенки (прямолинейные и криволинейные), без сколов. Также возможна фрезеровка под 45° с созданием продольного паза, и сверление на шканты.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок применяется на дверных, мебельных и столярных производствах, занятых серийным выпуском фасадов и прочих сборных конструкций.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
![]() |

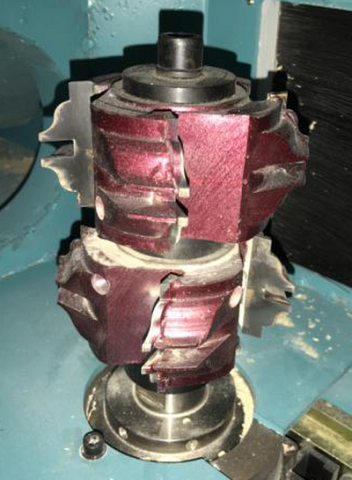

ПЕРВЫЙ ПРОФИЛЬНЫЙ ФРЕЗЕРНЫЙ УЗЕЛ Фрезерует профиль/контр профиль на поперечинах, стоевых, и на скосах филенок. Благодаря тому, что на валу одновременно установлены фрезы левого и правого вращения, а сам шпиндель имеет возможность вращения как по, так и против часовой стрелки, возможна быстрая обработка заготовок без выровов и сколов за счет того, что одна фреза играет роль подрезной, создавая базу и исключая выход второй фрезы из заготовки.![]() |
![]() |

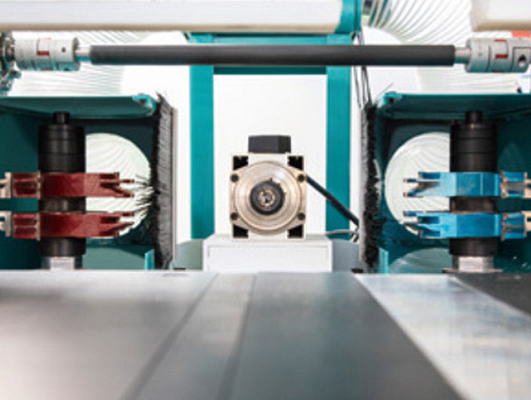

ВТОРОЙ ПРОФИЛЬНЫЙ ФРЕЗЕРНЫЙ УЗЕЛ Также фрезерует профиль/контр профиль на поперечинах, стоевых, и на скосах филенок. Благодаря тому, что на валу одновременно установлены фрезы левого и правого вращения, а сам шпиндель имеет возможность вращения как по, так и против часовой стрелки, возможна быстрая обработка заготовок без выровов и сколов за счет того, что одна фреза играет роль подрезной, создавая базу и исключая выход второй фрезы из заготовки. Благодаря наличию двух фрезерных узлов на станке без потери времени на замену инструмента возмажна обработка сразу и профиля обвязки фасада, и профиля филёнки, что значительно увеличивает производительность станка.
|
![]() |

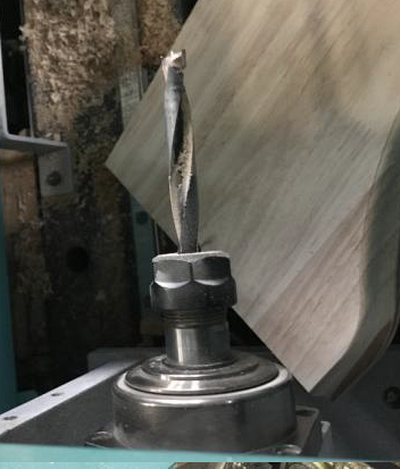

СВЕРЛИЛЬНЫЙ УЗЕЛ Просверливает отверстия в заготовках под шканты. Традиционная сборка фасадов и дверей на профиль-контрпрофиль также усиливается шкантами, что придает готовым изделиям еще большую прочность, и создает очень надежные соединения, не подверженные сдвигам и смещениям в процессе дальнейшей обработки и эксплуатации.
|
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
![]() |
УПРАВЛЕНИЕ С КОМПЬЮТЕРА Удобный интерфейс с визуализацией позволяет легко и удобно производить управление центром. |
![]() |
КОНСТРУКЦИЯ РАБОЧИХ УЗЛОВ Наличие двух фрезерных узлов прямого и обратного вращения, а также возможность установить по 2 фрезы на каждый из них позволяет переходить с профиля на контр-профиль без временных потерь, что повышает производительность на 100% в сравнении с классическими обрабатывающими центрами. |
![]() ![]() |
ЛИНЕЙНЫЕ ШАРИКОВЫЕ НАПРАВЛЯЮЩИЕ (ШВП) Высокоточные закаленные линейные направляющие HIWIN (Тайвань) диаметром 32 мм с автоматической системой смазки обеспечивают практически полное исключение люфта за счет специальной арочной формы канала для шариков. Вследствие этого достигается высокоточное перемещение суппорта и шпинделей по осям X, Y и Z при выполнении обработки по программе с использованием ЧПУ с высокой степенью точности.
|
![]() |
ЭЛЕКТРОШПИНДЕЛИ TECO На центре используются промышленные шпиндели TECO (Тайвань). Применение шпинделей от надежного мирового производителя гарантирует надежную и бесперебойную работу в условиях промышленных производственных нагрузок. |
![]() |
ПРОМЫШЛЕННЫЙ КОНТРОЛЛЕР BECKHOFF (ГЕРМАНИЯ) Промышленные компьютеры Beckhoff отвечают требованиям промышленных условий эксплуатации:
|
СХЕМА ЭЛЕМЕНТОВ ФАСАДНОГО ПОЛОТНА:
Модель |
Fasade Master 2500 |
Макс. длина заготовки, мм |
2450 |
Макс. толщина заготовки, мм |
50 |
Макс. скорость фрезерования, м/мин |
30 |
Макс. глубина сверления, мм |
70 |
Макс. глубина фрезерования криволинейной арки, мм |
90 |
Ø вала на фрезерные узлы, мм |
35 |
Макс. Ø фрезы на фрезерном узле, мм |
180 |
Макс. Ø сверлильного узла, мм |
16 |
Скорость вращения инструментов, об/мин |
12 000 |
Мощность моторов на пазовальном узле, кВт
|
3,7 |
Мощность моторов на фрезерных узлах, кВт
|
10 х 2 |
Мощность мотора на сверлильном узле, кВт
|
2,2 |
Общая установленная мощность моторов, кВт
|
27,7 |
Высота рабочего стола, мм
|
880 |
Ø аспирационных отверстий, мм
|
150 |
Габаритные размеры:
|
|
Длина, мм
|
4450 |
Ширина, мм
|
1640 |
Высота, мм
|
1640 |
Вес, кг
|
3100 |
