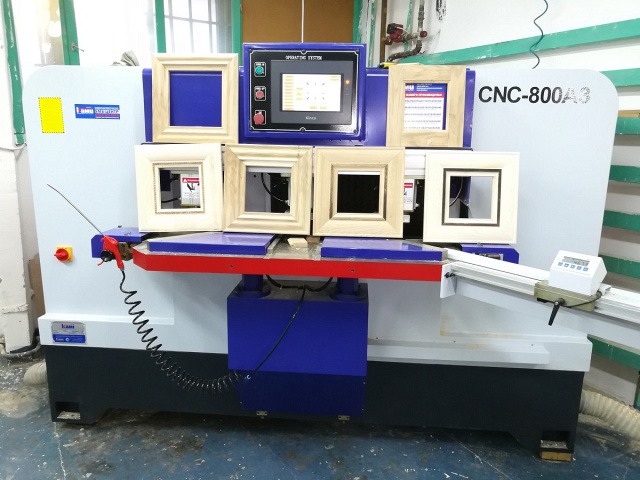

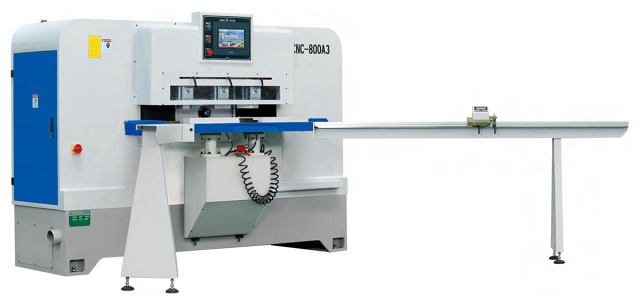

Шипорезный станок с ЧПУ GQmac Master Joint 800A3

Шипорезный станок с ЧПУ GQmac Master Joint 800A3

Производитель: GQmac

Страна: Китай
Мощность электродвигателей: 12,12 кВт

Вес: 1600 кг
96 845 Br

Инструмент
Компрессоры

Связь с ведущим специалистом 8 800 1000 111

Узнать цену Заявка на лизинг

Узнать цену

Вы выбрали: Шипорезный станок с ЧПУ GQmac Master Joint 800A3

Заказать лизинговый расчёт

Вы выбрали: Шипорезный станок с ЧПУ GQmac Master Joint 800A3

Подобрать аналог

Вы выбрали: Шипорезный станок с ЧПУ GQmac Master Joint 800A3

Инструмент
Сервис

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
ХАРАКТЕРИСТИКИ
ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Станок предназначен для фрезерования заготовок (Массив, МДФ, ЛДСП,) под углом 45°, а также под 90° и 135° и фрезерования шипов и пазов для создания надежного соединения, включая вставку импоста.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок применяется в мебельных и столярных производствах, занятых серийным выпуском рамочных конструкций, сборных мебельных фасадов, окон, царговых дверей и других столярных изделий.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМЫ ОБРАБОТКИ:

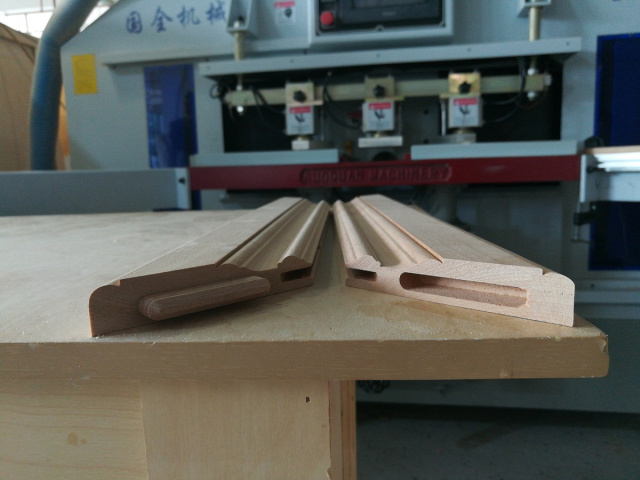

	СОЕДИНЕНИЕ ПОД 45° Одинарное, либо двойное.
	«ФРАНЦУЗСКИЙ РЕЗ» Соединение под 135°.
	ВНУТРЕННЕЕ СОЕДИНЕНИЕ Под 135° (импост).

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

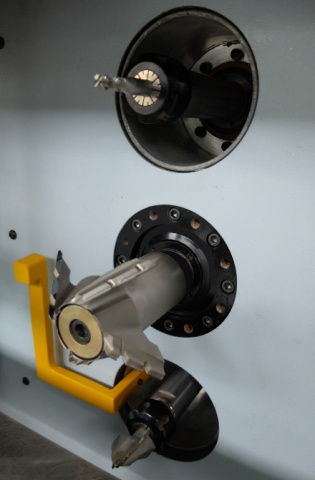

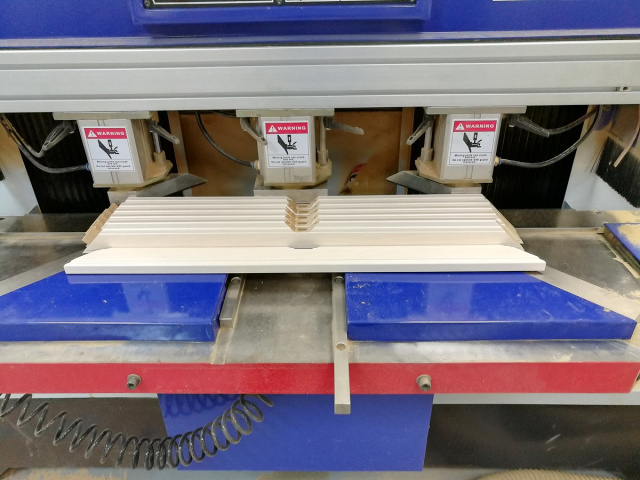

	ФРЕЗЕРНЫЙ, АНТИ-СКОЛЬНЫЙ И СВЕРЛИЛЬНО-ПАЗОВАЛЬНЫЙ УЗЛЫ Узлы оснащены раздельными мощными высокооборотистыми шпинделями с воздушным охлаждением. Это гарантирует стабильную долгосрочную работу станка и агрегатов. Дополнительный анти-скольный узел гарантирует исключительную чистоту фрезеровки на любых материалах, без заусенцев и сколов.

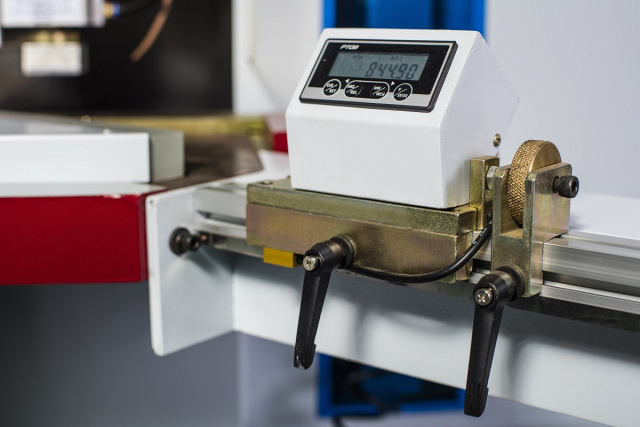

	ЦИФРОВАЯ ИНДИКАЦИЯ Упор для регулировки длины заготовки снабжен электронной цифровой индикацией, гарантирующей точную и быструю перенастройку на детали различной длины.

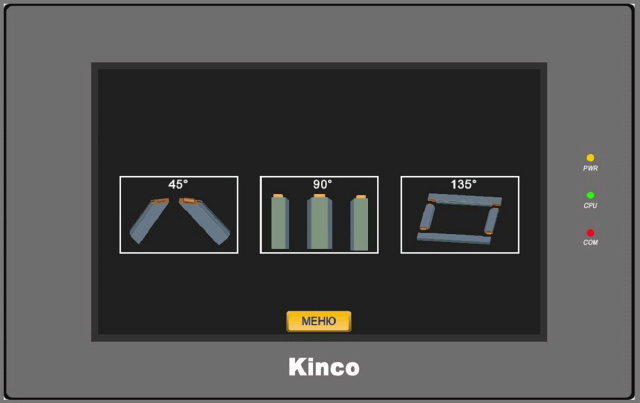

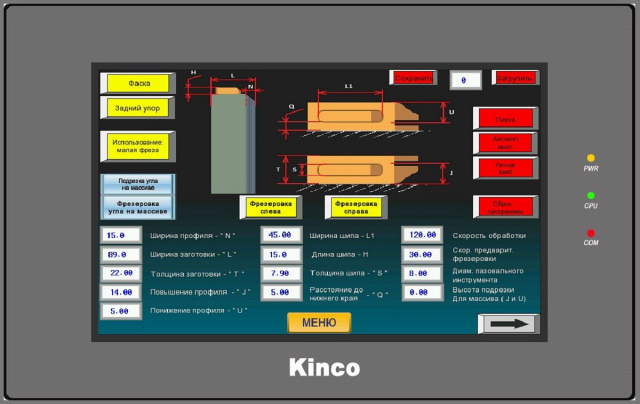

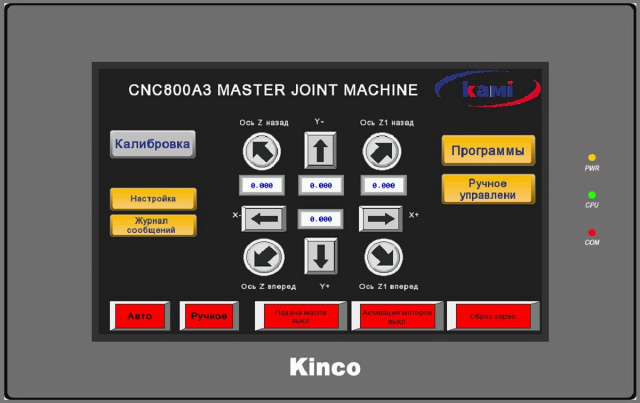

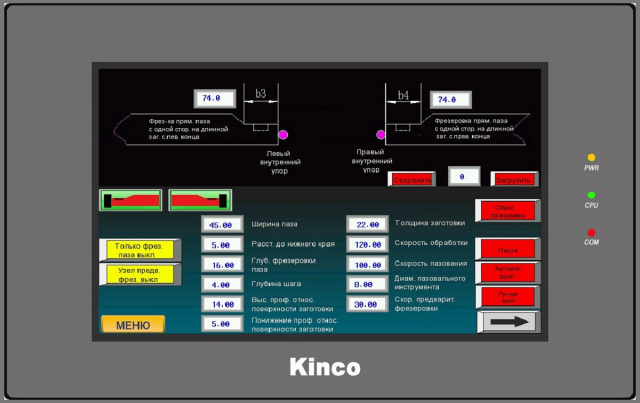

	TOUCH-SCREEN ПАНЕЛЬ Монитор с визуализацией автоматически отображает изменения размеров и параметров шипов и пазов заготовок без механической регулировки. Все управление станком завязано на монитор, что является весьма удобным для оператора.
	ЛИНЕЙНЫЕ ШАРИКОВЫЕ НАПРАВЛЯЮЩИЕ (ШВП) Высокоточные закаленные линейные направляющие TBI (Тайвань) диаметром 32 мм с автоматической системой смазки обеспечивают практически полное исключение люфта за счет специальной арочной формы канала для шариков. Вследствие этого достигается высокоточное перемещение суппорта и шпинделей по осям X, Y и Z при выполнении обработки по программе с использованием ЧПУ с высокой степенью точности.
	ЗАЩИТА ЭЛЕКТРОПРОВОДКИ И ШВП Все кабели в станке расположены в закрытых кабель-каналах, и ШВП также защищена закрытым кожухом, исключающим попадание пыли и стружки при работе.
	ПРОМЫШЛЕННЫЙ КОНТРОЛЛЕР BECKHOFF (ГЕРМАНИЯ) Промышленные компьютеры Beckhoff отвечают требованиям промышленных условий эксплуатации: Оптимальный промышленный ПК для любого типа управления; Высочайшая производительность на базе процессора Intel Pentium 4; Открытые стандарты на базе ATX; Тщательная проверка компонентов на пригодность к использованию в промышленных условиях; Привлекательный промышленный дизайн корпусов; Удобный доступ ко всем компонентам ПК; Индивидуальная конструкция корпусов, оптимально соответствующая требованиям, предъявляемым к системам управления; Интеграция в одном корпусе: LCD-монитора (с активной LCD-матрицей), встроенной клавиатуры, функциональных кнопок, переключателей, Touch Pad и других компонентов панели управления.
	ETHERCAT – ETHERNET-СИСТЕМА РЕАЛЬНОГО ВРЕМЕНИ Еще одно уникальное программное решение, примененное на станке от компании BERGHOFF (Германия) – Ethernet-система EtherCAT. Ультраскоростная промышленная шина EtherCAT, составляющая основу для сверхбыстрого обмена данными, идеально приспособлена для работы с промышленным оборудованием и другими видами задач, требующих передачи больших объемов данных в режиме жесткого реального времени. Быстрая связь между контроллером и модулями EtherCAT – без использования специальных устройств – открывает перед производителями станков возможности, о которых они прежде и не мечтали: управление перемещением несколькими осями, синхронизированными с точностью до наносекунд при помощи распределенных часов в сети EtherCAT. ПРЕИМУЩЕСТВА ETHERCAT Обработка пакета «на лету», без буферизации; Количество данных для одного канала передачи информации практически не ограничено (минимум 1 бит, максимум 60 кбайт); Возможно обновление различных данных с различным временем цикла; Поддерживается дополнительно асинхронная коммуникация (по событию).
	ETHERCAT – ETHERNET-СИСТЕМА ДИСТАНЦИОННОЙ ДИАГНОСТИКИ Еще одно уникальное преимущество, которое дает система EtherCAT - возможность проведения дистанционной диагностики оборудования при возникновении неисправностей по сети в режиме реального времени.

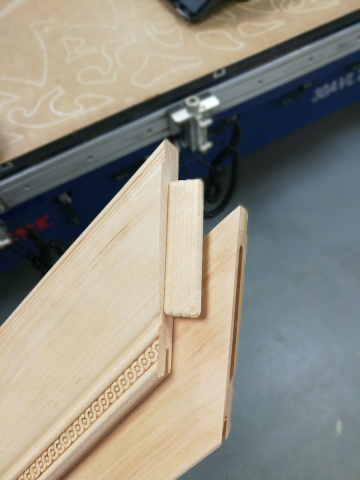

	МОЖНО ФРЕЗЕРОВАТЬ «ИТАЛЬЯНСКИЕ» ФАСАДЫ С компенсационным швом на соединениях.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

	ШИПОРЕЗНАЯ ФРЕЗА С дисковой пилой для фрезерования шипа (усовершенствованная).
	СТАНДАРТНАЯ АЛМАЗНАЯ ФРЕЗА Для фрезерования паза под 135°.
	ПАЗОВАЛЬНАЯ ФРЕЗА Два лезвия (6 х 6 х 75 мм).
	АНТИ-СКОЛЬНАЯ ФРЕЗА ОБРАТНОГО ВРАЩЕНИЯ
ФРЕЗА ШИПОРЕЗНАЯ
ФРЕЗА АЛМАЗНАЯ КОНУСНАЯ Для фрезеровки на "французский рез".
ФРЕЗА АЛМАЗНАЯ КОНУСНАЯ ПОДРЕЗНАЯ Обратного вращения.
ФРЕЗА ПАЗОВАЛЬНАЯ 6 мм и 8 мм.

ТИПЫ СОЕДИНЕНИЙ ФАСАДОВ:

Классическое соединение под 45 ° на шип	Соединение под 135 ° на шип, «французский рез»
Соединение под 45 ° разнотолщинных заготовок	Соединение под 135 ° со средней вставкой (импост)
