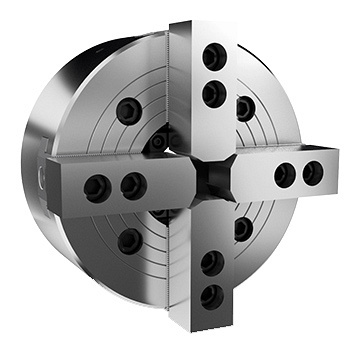

4-кулачковые зажимные патроны с проходным отверстием. Серия NIT-200

4-кулачковые зажимные патроны с проходным отверстием. Серия NIT-200
  • Производитель: AUTOSTRONG

    Страна: Тайвань

  • Наружный Ø: 169 - 610 мм

    Количество кулачков: 4 шт.

    С проходным отверстием

    Без переходного фланца


Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: 4-кулачковые зажимные патроны с проходным отверстием. Серия NIT-200

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: 4-кулачковые зажимные патроны с проходным отверстием. Серия NIT-200

Подобрать аналог

Вы выбрали: 4-кулачковые зажимные патроны с проходным отверстием. Серия NIT-200

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11




Модель
NIT-206 NIT-208 NIT-210 NIT-212 NIT-215 NIT-218 NIT-224
Диаметр сквозного отверстия, мм 45 45 75 91 117,5 117,5 205
Количество кулачков 4 4 4 4 4 4 4
Ход плунжера, мм 12 16 19 23 23 23 26
Ход кулачков, мм 5,5 7,4 8,8 10,6 10,6 10,6 12
Тяговое усилие (со стороны сжатия), кгс 5812 9075 11319 14990 18355 18355 23861
Тяговое усилие (со стороны тяги), кгс 2243 3558 4385 5812 7240 7240 9177
Усилие захвата, кгс - 26,5 - - - - -
Рабочее давление, кгс/см² 28,5 27,5 27,5 23,5 23,5 30,5
Скорость вращения, об/мин 4500 3600 3200 2700 1900 1500 1000
Масса, кг 13.7 24 36 58,5 114 122 264

Момент инерции, кг×м²

0,051 0,177 0,324 0,763 2,331 3,2 14,5
Соответствующий цилиндр М1246 M1552 M1875 M2091 M2511 M2511 M3320
Соответствующий мягкий кулачок HC06 HC08 HC10 HC12 HC15 HC15 HC24-1
Соответствующий твердый кулачок HJ06 HJ08 HJ10 HJ12 HJ15 HJ15 HJ24-1
Диапазон зажима (внешний диаметр), мм 15 - 169 20 - 210 25 - 254 30 - 304 60 - 381 60 - 450 150 - 610

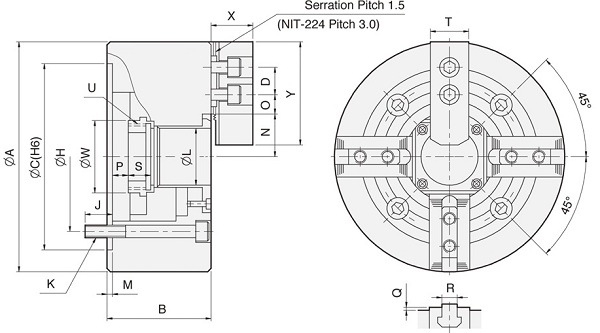

A, мм 169 210 254 304 381 450 610
B, мм 81 91 100 110 133 133 147

C (H6), мм

140 170 220 220 300 300 520
D, мм 20 25 30 30 43 43 60
H, мм 104,78 133,35 171,45 171,45 235 235 463,6

J, мм

16 20 22 23 35 35 35

K

4-M10×80 4-M12×90 4-M16×100 4-M16×110 4-M20×135 4-M20×135 8-M24×150
L, мм 45 52 75 91 117,5 117,5 205
M, мм 5 5 6 6 6 6 6
N max, мм 32 38,7 51 61,3 82 82 139,9
O, мм 9,25 - 22,75 14,75 - 29,75 14,25 - 33,75 17,75 - 45,75 16,75 - 45,25 16,75 - 79,75 24,5 - 87,75
P, мм -1 - 11 -1 - 14,5 -10,25 - 8,5 -15 - 8 -16 - 7 -16 - 7 -10 - 16
Q, мм 2 2 2 2 5 5 5
R, мм 12 14 16 21 22 25
R - - - - 22 -
S, мм 19 20,5 25 28 43 - 38
S1 - - - - - 43 -
T, мм 31 35 40 50 62 62 65
U max M55X2 M60X2 M85X2 M100X2 M130X2 M130X2 M215X3
W, мм 60 66 94 108 139 139 230
X, мм 37 38 43 51 66 66 73

Y, мм

73 95 110 130 165 165 180

НАЗНАЧЕНИЕ:

Являются станочной оснасткой. Устанавливаются на токарные станки и обрабатывающие центры.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяются для закрепления деталей или инструмента на оси шпинделя.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Все направляющие скольжения закалены и отшлифованы для точности позиционирования и длительного срока эксплуатации. Каждый базовый кулачок оснащен пресс-масленкой.

Зубчатый шаг главных кулачков — 1,5 мм на 60°.

Монтаж: для того чтобы патрон подошел к шпинделям DIN, ISO, BS, ASA B5.9 А-типа, требуется переходный фланец.
