3-кулачковые зажимные патроны с проходным отверстием (с переходным фланцем). Серия N-200A

3-кулачковые зажимные патроны с проходным отверстием (с переходным фланцем). Серия N-200A
  • Производитель: AUTOSTRONG

    Страна: Тайвань

  • Наружный Ø: 135 - 610 мм

    Количество кулачков: 3 шт.

    С проходным отверстием

    С переходным фланцем


Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: 3-кулачковые зажимные патроны с проходным отверстием (с переходным фланцем). Серия N-200A

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: 3-кулачковые зажимные патроны с проходным отверстием (с переходным фланцем). Серия N-200A

Подобрать аналог

Вы выбрали: 3-кулачковые зажимные патроны с проходным отверстием (с переходным фланцем). Серия N-200A

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11



Модель
N-205A4
N-205A5
N-206A5
N-206A6
N-208A5
N-208A6
N-208A8
N-210A6
N-210A8
N-210A11
N-212A6
N-212A8
N-212A11
N-215A8
N-215A11
N-215A15
N-218A8
N-218A11
N-218A15
N-220A11
N-220A15
N-224A11
N-224A15
N-224A20
Диаметр сквозного отверстия, мм
33
33
45
45
52
52
52
75
75
75
91
91
91
117,5
117,5
117,5
177,5
117,5
117,5
180
180
205
205
205
Ход плунжера, мм
10
10
12
12
16
16
16
19
19
19
23
23
23
23
23
23
23
23
23
23
23
26
26
26
Ход кулачков, мм
5,4
5,4
5,5
5,5
7,4
5,4
7,4
8,8
8,8
8,8
10,6
10,6
10,6
10,6
10,6
10,6
10,6
10,6
10,6
10,6
10,6
12
12
12
Тяговое усилие (со стороны сжатия), кгс
3671
3671
5812
5812
9075
9075
9075
11319
11319
11319
14990
14990
14990
18355
18355
18355
18355
18355
18355
23861
23861
23861
23861
23861
Тяговое усилие (со стороны тяги), кгс
1784
1784
2243
2243
3558
3558
3558
4385
4385
4385
5812
5812
5812
7240
7240
7240
7240
7240
7240
9177
9177
9177
9177
9177
Рабочее давление, кгс/см²
28,5
28,5
28,5
28,5
26,5
26,5
26,5
27,5
27,5
27,5
27,5
27,5
27,5
23,5
23,5
23,5
23,5
23,5
23,5
30,5
30,5
30,5
30,5
30,5
Скорость вращения, об/мин
7000
7000
6000
6000
5000
5000
5000
4200
4200
4200
3300
3300
3300
2500
2500
2500
2000
2000
2000
1800
1800
1400
1400
1400
Масса, кг
7,8
9
14,7
17,3
25,8
25
29,3
41
38
48,4
62,5
59,5
69,9
125
118
138
178
171
191
215
202
332
317
286
Момент инерции, кг х м²
0,020
0,023
0,062
0,073
0,190
0,184
0,217
0,370
0,340
0,436
0,809
0,770
0,912
2,255
2,241
2,822
4,830
4,464
5,183
7,355
6,910
18,199
17,376
15,677
Соответствующий цилиндр
M1036
M1036
M1246
M1246
M1552
M1552
M1552
M1875
M1875
M1875
M2091
M2091
M2091
M2511
M2511
M2511
M2511
M2511
M2511
ML2816
ML2816
ML3320
ML3320
ML3320
Соответствующий мягкий кулачок
HC05
HC05
HC06
HC06
HC08
HC08
HC08
HC10
HC10
HC10
HC12
HC12
HC12
HC15
HC15
HC15
HC15
HC15
HC15
HC24-1
HC24-1
HC24-1
HC24-1
HC24-1
Соответствующий твердый кулачок
HJ05
HJ05
HJ06
HJ06
HJ08
HJ08
HJ08
HJ10
HJ10
HJ10
HJ12
HJ12
HJ12
HJ15
HJ15
HJ15
HJ15
HJ15
HJ15
HJ24-1
HJ24-1
HJ24-1
HJ24-1
HJ24-1
Диапазон зажима (внешний диаметр), мм
6 - 135
6 - 135
15 - 169
15 - 169
20 - 210
20 - 210
20 - 210
25 - 254
25 - 254
25 - 254
30 - 304
30 - 304
30 - 304
60 - 381
60 - 381
60 - 381
60 - 450
60 - 450
60 - 450
120 - 510
120 - 510
150 - 610
150 - 610
150 - 610

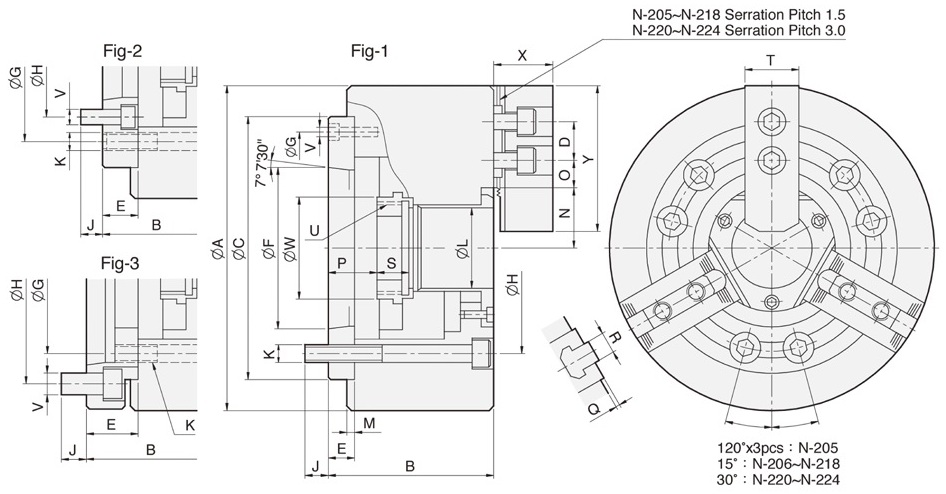

A, мм
135
135
169
169
210
210
210
254
254
254
304
304
304
381
381
381
450
450
450
510
510
610
610
610
B, мм
71
88
91
111
109
103
126
120
113
145
129
122
154
160
149
184
160
149
184
169
155
186
183
166
C, мм
110
110
140
140
170
170
170
220
220
220
220
220
220
300
300
300
300
300
300
380
380
520
520
520
D, мм
14
14
20
20
25
25
25
30
30
30
30
30
30
43
43
43
43
43
43
60
60
60
60
60
E, мм
15
32
15
35
23
17
40
25
18
50
25
18
50
33
22
57
33
22
57
41
27
45
42
25
F, мм
65,513
82,563
82,563
106,375
82,563
106,375
139,719
106,375
139,719
196,869
106,375
139,719
196,869
139,719
196,869
285,775
139,719
196,869
285,775
196,869
285,775
196,869
285,775
412,775
G, мм
96
82,55
116
104,78
133,35
150
133,35
171,45
190
171,45
171,45
190
171,45
325
260
235
235
260
235
330,2
330,2
463,6
463,6
463,6
H, мм
82,55
104,78
104,78
133,35
104,78
133,35
171,45
133,35
171,45
235
133,35
171,45
235
171,45
235
330,2
171,45
235
330,2
235
330,2
235
330,2
463,6
J, мм
15,5
14
16
16
13
18
16
18
24
22
18
25
22
24
28
24
24
28
24
30
33
28
33
35
K
3-M10
3-M10
6-М10
6-M10
6-М12
6-M12
6-М12
6-М16
6-М16
6-M16
6-М16
6-М16
6-М16
6-М20
6-М20
6-М20
6-М20
6-М20
6-M20
6-M24
6-М24
6-М24
6-M24
6-М24
L, мм
33
33
45
45
52
52
52
75
75
75
91
91
91
117.5
117,5
117,5
117,5
117,5
117,5
180
180
205
205
205
M, мм
4
4
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
N max, мм
26,5
26,5
32
32
38,7
38,7
38,7
51
51
51
61,3
61,3
61,3
82
82
82
82
82
82
112,5
112,5
139,9
139,9
139,9
O, мм
7,75 - 19,75
7,75 - 19,75
9,25 - 22,75
9,25 - 22,75
14,75 - 29,75
14,75 - 29,75
14,75 - 29,75
14,25 - 33,75
14,25 - 33,75
14,25 - 33,75
15,75 - 45,75
15,75 - 45,75
15,75 - 45,75
16,75 - 45,25
16,75 - 45,25
16,75 - 45,25
16,75 - 79,75
16,75 - 79,75
16,75 - 79,75
23 - 69
23 - 69
24,5 - 87,5
24,5 - 87,5
24,5 - 87,5
P, мм
6 - 16
23 - 33
14 - 26
34 - 46
21,5 - 37,5
15,5 - 31,5
38,5 - 54,5
14,5 - 33,5
7,5 - 26,5
39,5 - 58,5
10 - 33
3 - 26
35 - 58
17 - 40
6 - 29
41 - 64
6 - 40
6 - 29
41 - 64
29 - 52
15 - 38
35 - 61
32 - 58
15 - 41
Q, мм
2
2
1
1
2
2
2
2
2
2
2
2
2
5
5
5
5
5
5
5
5
5
5
5
R, мм
10
10
12
12
14
14
14
16
16
16
21
21
21
22
22
22
22
22
22
25
25
25
25
25
S, мм
20
20
19
19
20,5
20,5
20,5
25
25
25
28
28
28
43
43
43
43
43
43
38
38
38
38
38
T, мм
25
25
31
31
35
35
35
40
40
40
50
50
50
62
62
62
62
62
62
65
65
65
65
65
U max
M40х1,5
M40х1,5
M55х2
M55х2
M60х2
M60х2
M60х2
M85х2
M85х2
M85x2
M100х2
M100х2
M100х2
M130х2
M130х2
M130х2
M130х2
M130х2
M130х2
M190х2
M190х2
M215х3
M215х3
M215х3
V, мм
3-M6
6-M10
3-M6
6-M12
6-М10
3-M6
6-М16
6-М12
3-М8
6-M20
6-М12
3-М8
6-М20
6-М16
3-M10
6-М24
6-M16
3-М10
6-M24
6-M20
3-М12
6-M20
6-M24
3-М10
W, мм
45
45
60
60
66
66
66
94
94
94
108
108
108
139
139
139
139
139
139
206
206
230
230
230
X, мм
31
31
37
37
38
38
38
43
43
43
51
51
51
66
66
66
66
66
66
73
73
73
73
73

Y, мм

54
54
73
73
95
95
95
110
110
110
130
130
130
165
165
165
165
165
165
180
180
180
180
180

НАЗНАЧЕНИЕ:

Являются станочной оснасткой. Устанавливаются на токарные станки и обрабатывающие центры.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяются для закрепления деталей или инструмента на оси шпинделя.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Данная линейка токарных патронов отличается исключительно большим сквозным отверстием для фиксации детали. Это одно из самых больших сквозных отверстий среди всех механизированных патронов.

Серия N-200A оснащена переходным фланцем для шпинделей ASA B5.9 А-типа.
